Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية

عندما يقارن المهندسون إنكونيل X-750 مقابل هاستيلوي C-276 لأنابيب المبادل الحراري, فإن القرار الخاطئ عادةً لا يفشل على الورق أولاً. بل يفشل في الخدمة. قد يعاني الأنبوب الذي يبدو ملائمًا في ورقة البيانات من هجوم ناجم عن الكلوريد أو ارتخاء الإجهاد عند درجة الحرارة أو مشكلة إجهاد حول الاهتزاز والدورة الحرارية. لهذا السبب يجب ألا تتوقف المقارنة أبدًا عند “سبائك النيكل مقابل سبائك النيكل”. بالنسبة لأنابيب المبادل الحراري، فإن السؤال الحقيقي أبسط وأكثر عملية: ما هي السبيكة التي تتطابق مع آلية التلف الفعلية في وحدتك؟

من واقع خبرتي، يحتل كل من Inconel X-750 وHastelloy C-276 موقعين هندسيين مختلفين للغاية. إن X-750 هو في الأساس سبيكة نيكل-كروم قابلة للتصلب بالترسيب تم تطويرها من أجل القوة، وخصائص الزنبرك، ومقاومة الأكسدة في درجات الحرارة المرتفعة. أما C-276، على النقيض من ذلك، فهي سبيكة النيكل والموليبدينوم والكروم الكلاسيكية المقاومة للتآكل، والتي تُستخدم في الأماكن التي تهيمن فيها الوسائط المختزلة والكلوريدات والكيميائيات العدوانية المختلطة. إذا كنت تختار أنابيب لمبادل حراري، فإن هذا التمييز مهم أكثر بكثير من معرفة العلامة التجارية.

Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية: منطق الفرز الأول

ابدأ بنمط الفشل، وليس فقط درجة حرارة التصميم.

إذا كانت الخدمة تهيمن عليها التحميل الميكانيكي بدرجة حرارة عالية, والأكسدة المعتدلة، والحاجة إلى الاحتفاظ بالقوة في ظل التدوير الحراري، يستحق Inconel X-750 اهتمامًا جادًا. حيث تمنحه بنيته المجهرية المتصلبة مع تقدم العمر قوة أعلى بكثير من معظم السبائك الملدنة بالمحلول المتآكل. وهذا يجعله جذابًا حيثما تكون دعامات الأنابيب أو الاهتزازات أو تقلبات الضغط أو المكونات الحاملة للإجهاد جزءًا من المشكلة.

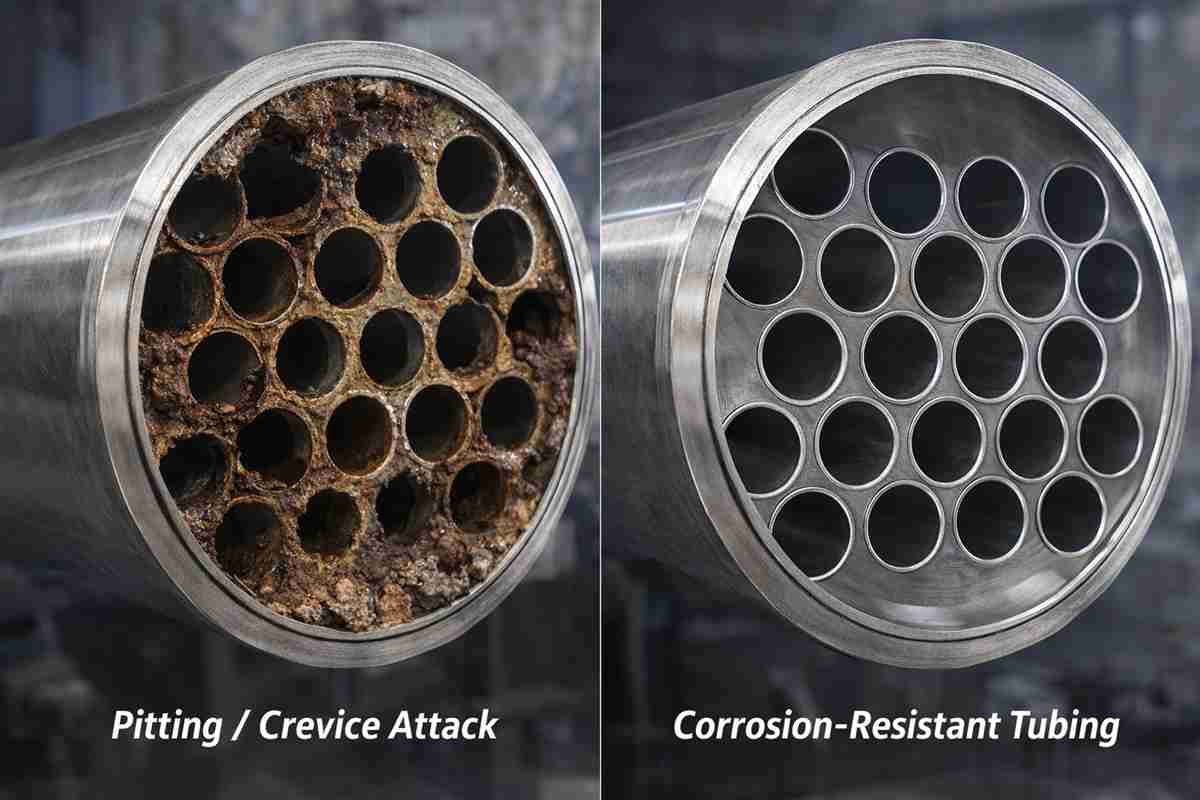

إذا كانت الخدمة تهيمن عليها التآكل, وخاصةً التآكل الموضعي في الكلوريدات أو تيارات المعالجة الرطبة أو الوسائط المختلطة المؤكسدة المختزلة أو الأحماض الملوثة، عادةً ما يكون Hastelloy C-276 هو المرشح الأكثر أمانًا. في العديد من بيئات المبادلات، لا تفشل الأنابيب لأن قوة الشد القصوى كانت منخفضة للغاية. بل تفشل لأن التنقر أو التآكل الشقوق أو الهجوم الكيميائي من جانب العملية يستهلك الجدار بهدوء.

إذن في Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية القرار، المرشح الأول هو هذا:

• اختر X-750 عندما يكون الاحتفاظ بالقوة عند درجة الحرارة هو المتطلب المتحكم.
• اختر C-276 عندما تكون مقاومة التآكل هي المتطلب المسيطر.

يبدو ذلك واضحًا ومباشرًا، لكن النباتات الحقيقية لا تكون أبدًا بهذا الترتيب.

الفرق المعدني وراء الفجوة في الأداء

هنا تصبح العديد من قرارات الشراء مبسطة للغاية.

يستمد Inconel X-750 الكثير من قوته من تصلب الترسيب، وذلك أساسًا من خلال مراحل التقوية من نوع جاما-جيم بعد المعالجة الحرارية المناسبة. ويمنح ذلك السبيكة أداءً ميكانيكيًا ممتازًا في الخدمة في درجات الحرارة المرتفعة، ولكنه يعني أيضًا أن خصائص الأنابيب النهائية تعتمد بشكل كبير على مسار المعالجة الحرارية والتحكم في حجم الحبيبات وتاريخ التصنيع. لا ينبغي أبدًا التعامل مع سلوك اللحام المتأثر بالحرارة وحالة ما بعد التصنيع بشكل عرضي.

لم يتم اختيار Hastelloy C-276 لأنه قوي بشكل خاص. بل يتم اختياره لأن تركيبته الكيميائية Ni-Mo-Cr تعطي مقاومة واسعة النطاق للتنقر والتآكل الشقوق والعديد من البيئات الكيميائية القاسية. وتُعد السبيكة ذات قيمة خاصة حيثما تحدث ظروف اضطراب العملية. وتعد هذه ميزة كبيرة في المصانع الكيميائية في العالم الحقيقي، وأجهزة تنقية الغاز، وأنظمة الحامض، والتيارات متعددة الملوثات حيث لا يكون نقاء الوسائط مضمونًا.

بالنسبة لـ Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية, ، وبالتالي فإن المفاضلة المعدنية واضحة:

• يوفر X-750 حلاً يركز على القوة.
• يوفر C-276 حلاً يركز على التآكل.

تبدو العبارة بسيطة، لكنها يجب أن توجه كل نقاش تقني تقريبًا مع قسم المشتريات.

حيثما يكون Inconel X-750 هو الخيار الأفضل للأنابيب

هناك حالات يقلل فيها المهندسون من تقدير X-750 لأنهم ينظرون إلى جميع أنابيب المبادلات الحرارية على أنها مشكلة تآكل في الأساس. وهذا ليس صحيحًا دائمًا.

يمكن أن يكون X-750 الخيار الأفضل عندما يرى المبادل:

• درجات الحرارة المرتفعة حيث يكون الاسترخاء الزاحف أو فقدان السلامة الميكانيكية أمرًا مهمًا
• الإجهاد الحراري أو الاهتزازات الحرارية الكبيرة
• أجواء مؤكسدة بدلاً من التآكل الكيميائي الرطب الشديد الرطب
• التطبيقات التي تتطلب فيها تجميعات الأنابيب أو المكونات المتجاورة هوامش قوة أعلى

على سبيل المثال، في بعض تصاميم المبادلات من جانب الغاز، أو المقطع الساخن، أو المبادلات التي تتطلب ميكانيكيًا، يمكن أن تسمح القوة الأعلى لـ X-750 بثبات أبعاد أفضل ومقاومة محسنة للتشوه. في هذه الحالات، قد يضيف التحويل تلقائيًا إلى C-276 قدرة تآكل لا تحتاجها حقًا، مع التخلي عن الهامش الميكانيكي المفيد.

ومع ذلك، فإن سبيكة X-750 ليست السبيكة التي سأختارها بشكل عرضي للخدمة المائية المحملة بالكلوريد أو الراكدة أو المعرضة للشقوق ما لم يتم توصيف البيئة بعناية فائقة.

جدول المقارنة: Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية

لماذا غالبًا ما يفوز C-276 في مبادلات العمليات الكيميائية

في العديد من مصانع المعالجة الرطبة، تكون الإجابة عن Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية ليست متقاربة بشكل خاص. تميل C-276 إلى الفوز لأن التآكل، وليس القوة، هو العامل الحقيقي الذي يحد من العمر الافتراضي.

عادة ما يحتاج المهندسون الذين يعملون مع الكلوريدات أو التلوث بالكلوريدات أو التلوث بالتبييض أو كيمياء أجهزة تنقية غاز المداخن أو المكثفات الحمضية أو تيارات الأكسدة المختلطة المختزلة إلى المتانة في ظل ظروف الاضطراب. وقد اكتسب C-276 سمعته في هذا المجال لسبب ما. فهو يتحمل بيئات الخدمة المعقدة بشكل أفضل من العديد من السبائك التي تبدو مقبولة في مقارنة معملية مبسطة.

نقطة عملية أخرى: نادرًا ما تعمل المبادلات الحرارية إلى الأبد في ظل كيمياء نظيفة ومثالية. تتشكل الرواسب. تتطور الشقوق تحت الدعامات أو عند انتقالات صفيحة الأنبوب. ينحرف التحكم في العملية. تمتد فترات الصيانة. تمنح C-276 المزيد من التسامح عندما يتوقف المصنع عن التصرف مثل أساس التصميم الأصلي.

الحكم الهندسي النهائي

إذا طلبت مني تلخيص Inconel X-750 مقابل Hastelloy C-276 لأنابيب المبادلات الحرارية القرار في جملة واحدة، سيكون هذا القرار: تم اختيار X-750 للقوة في درجة الحرارة؛ بينما تم اختيار C-276 للبقاء في الكيمياء القاسية.

لا تختار بينها حسب سمعة السبائك الرئيسية. اختر حسب آلية الخدمة، ومخاطر الاضطراب، ومسار التصنيع، وتكلفة دورة الحياة. في أنابيب المبادل، يكون بدل التآكل محدودًا، وغالبًا ما يكون الوصول إلى الفحص ضعيفًا، وقد تكون عواقب الفشل باهظة الثمن. هذا هو السبب في أن السبيكة المناسبة نادرًا ما تكون أرخص سبيكة لكل كيلوغرام. إنها السبيكة التي تمنع وضع الفشل الأكثر احتمالاً.

بالنسبة للفرق الهندسية أو المشترين الذين يقيّمون مواد الأنابيب لمشروع جديد، فإن الخطوة التالية المفيدة هي مراجعة وسائط العملية الفعلية ومستوى الكلوريد ودرجة الحرارة وإجهاد التصميم وظروف الاضطراب المتوقعة مع أحد المتخصصين في السبائك قبل طرحها للشراء. يمكن أن تمنع المراجعة الفنية القصيرة في هذه المرحلة عدم تطابق المواد المكلفة للغاية في وقت لاحق.

أسئلة وأجوبة ذات صلة

1. هل يعتبر Inconel X-750 أكثر ملاءمة من Hastelloy C-276 لأنابيب المبادلات الحرارية ذات درجة الحرارة العالية؟

نعم، عندما تكون القوة في درجات الحرارة المرتفعة ومقاومة الاسترخاء الإجهادي والثبات الميكانيكي أكثر أهمية من التآكل المائي الشديد. ولكن بالنسبة للخدمة الرطبة العدوانية كيميائيًا، غالبًا ما يكون C-276 هو الخيار الأكثر أمانًا.

2. لماذا يُفضَّل استخدام Hastelloy C-276 في بيئات المبادلات الحرارية المسببة للتآكل؟

نظرًا لأنه يوفر مقاومة أوسع نطاقًا للتنقر والتآكل الشقوق والهجوم الكيميائي المختلط، خاصةً في تيارات العمليات المحتوية على الكلوريد أو المعرضة للاضطراب حيث يكون فقدان جدار الأنبوب هو خطر الفشل الرئيسي.

3. ما هي البيانات التي يجب التحقق منها قبل الاختيار بين أنابيب Inconel X-750 و Hastelloy C-276؟

كحد أدنى: درجة حرارة التشغيل والاضطراب، وتكوين العملية، ومحتوى الكلوريد، وطابع التأكسد/الاختزال، ونظام التدفق، والميل إلى التلوث، والاهتزاز، وإجهاد التصميم، ومتطلبات التصنيع أو اللحام.
