Ingenieure, die Komponenten für Offshore-Plattformen, Flusssäurealkylierungsanlagen oder Meerwasserentsalzungsanlagen konstruieren, sehen sich mit einer unerbittlichen thermodynamischen Realität konfrontiert: der lokalisierten Halogenidkorrosion. Wenn austenitische Standard-Edelstähle der Chlorid-Spannungsrisskorrosion (CSCC) erliegen, ist die Spezifikation einer robusteren metallurgischen Matrix nicht mehr verhandelbar. Dies ist genau der Punkt Nickellegierung Monel beweist seine strukturelle und chemische Überlegenheit. Da dieses Material auf ein binäres System mit fester Lösung und nicht auf leicht angreifbare Chrom-Passivierungsschichten setzt, wird die Entstehung von Lochfraß in aggressiven Elektrolyten verringert. Für die Ingenieure von 28Nickel, die Versagensarten analysieren, ist das Verständnis dieses speziellen Legierungssystems von entscheidender Bedeutung.
Die metallurgische Architektur der Nickellegierung Monel

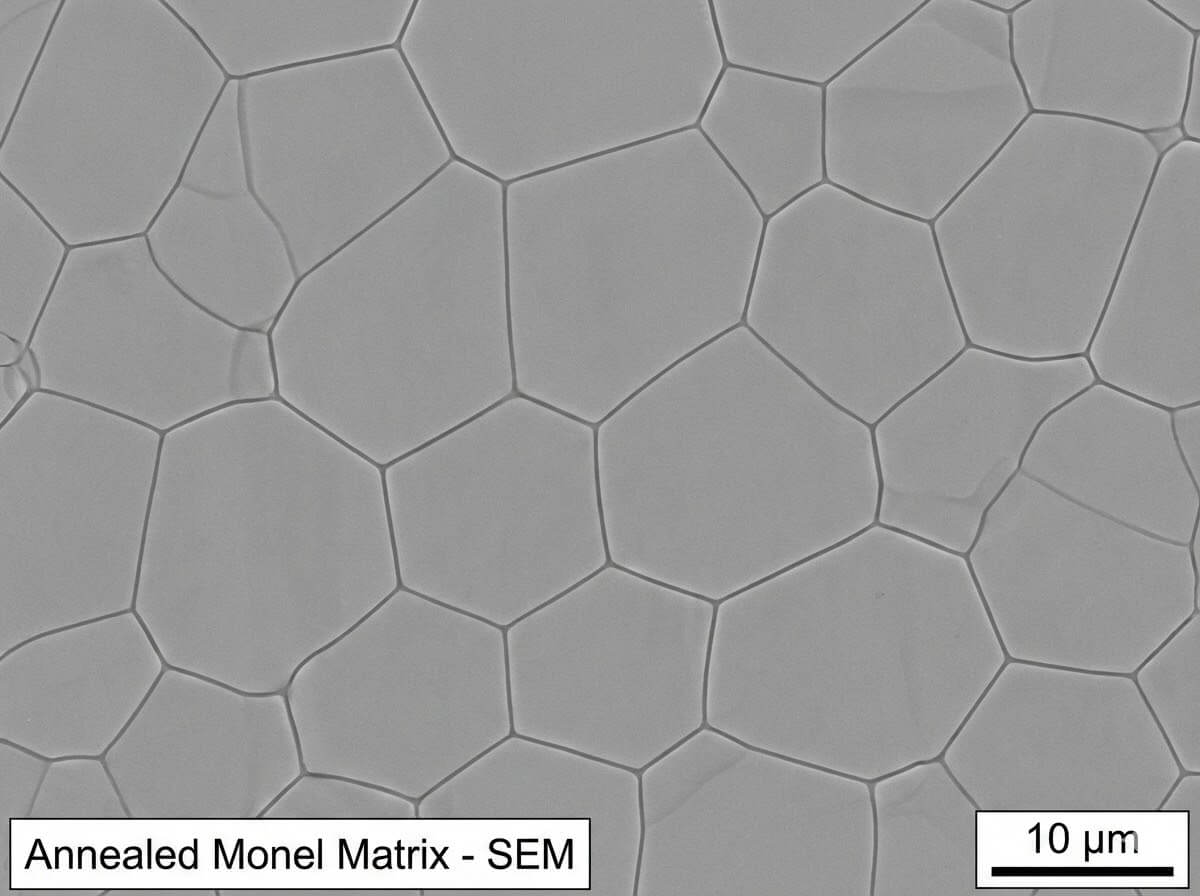

Der grundlegende Vorteil dieses Materials liegt in der vollständigen gegenseitigen Löslichkeit von Nickel und Kupfer. Da diese beiden Elemente ähnliche Atomradien und Elektronegativität haben, bilden sie in allen Konzentrationsverhältnissen ein einphasiges kubisch-flächenzentriertes Gitter (FCC). Standard Nickellegierung Monel (in der Regel aus etwa 67% Ni und 30% Cu) behält diese einheitliche Mikrostruktur auch nach umfangreicher Kaltverformung oder Temperaturwechseln bei.
Diese einphasige Stabilität ist der Hauptgrund für die Beständigkeit gegen mikrogalvanische Korrosion. Bei mehrphasigen Legierungen wirken Ausscheidungen an den Korngrenzen oft als Anoden oder Kathoden gegenüber der umgebenden Matrix und beschleunigen den lokalen Angriff im Meerwasser. Durch die Aufrechterhaltung einer homogenen atomaren Struktur entzieht die Legierung dem korrosiven Medium diese elektrochemischen Auslösepunkte.
Passivierungsdynamik in halidischen und sauren Medien
Viele Schiffsmetalle sind stark auf Molybdän angewiesen, um Lochfraß zu verhindern, Nickellegierung Monel nimmt einen anderen elektrochemischen Weg. In belüftetem Meerwasser bildet es einen komplexen, hartnäckigen Schutzfilm, der sowohl aus Nickel- als auch aus Kupferoxiden besteht. Dieser Film ist deutlich weniger spröde als herkömmliche Passivschichten und weist eine schnelle Repassivierungskinetik auf, wenn er mechanisch zerkratzt wird.
Seine Leistung in Flusssäure (HF) ist jedoch der Punkt, an dem die technischen Daten wirklich hervorstechen. In reduzierenden Umgebungen, in denen sich nichtrostende Stähle schnell auflösen, Nickellegierung Monel hält bei Raumtemperatur eine Korrosionsrate von weniger als 1 Million pro Jahr (mpy) aufrecht. Der Mangel an gelöstem Sauerstoff in diesen geschlossenen Systemen erhöht die thermodynamische Stabilität. Ingenieure müssen jedoch beachten, dass die Einführung von Belüftung in ein HF-System die anodische Auflösung des Kupfergehalts erheblich beschleunigt und die Matrix gefährdet.
| Parameter | Monel 400 (Mischkristall, geglüht) | Monel K-500 (Ausscheidungsgehärtet, gealtert) |
| Nickel (Ni) | 63.0% min | 63.0% min |
| Kupfer (Cu) | 28.0 - 34.0% | 27.0 - 33.0% |
| Eisen (Fe) | 2,5% max | 2,0% max |
| Mangan (Mn) | 2,0% max | 1,5% max |
| Kohlenstoff (C) | 0,3% max | 0,25% max |
| Al & Ti (Härtebildner) | Nicht spezifiziert |
Al: 2.30 - 3.15%
Ti: 0,35 - 0,85% |
| Zugfestigkeit (MPa) | 480 - 550 MPa | 965 - 1100 MPa |
| Streckgrenze (MPa) | 170 - 240 MPa | 690 - 790 MPa |
| Dehnung (%) | 35 - 50% | 20 - 30% |
Variablen für Streckgrenze und Ausscheidungshärtung
Eine häufige technische Hürde besteht darin, dass Mischkristalllegierungen oft nicht die hohe Streckgrenze aufweisen, die für schwere dynamische Belastungen, wie z. B. Pumpenwellen oder Bohrschäfte, erforderlich ist. Standard Nickellegierung Monel bietet eine Basisstreckgrenze von etwa 240 MPa im geglühten Zustand, die durch Kaltverformung erhöht werden kann, aber für Anwendungen mit hohen Drehmomenten nicht ausreicht.
Um dieses Problem zu lösen, führten Metallurgen kleine Zusätze von Titan und Aluminium ein, um eine aushärtbare Variante zu schaffen. Während eines bestimmten Wärmebehandlungszyklus fallen diese Elemente aus dem Mischkristall als mikroskopisch kleine Gamma-Kornteilchen (γ’) in der gesamten Matrix aus. Durch diesen Mechanismus werden die Versetzungen innerhalb des Kristallgitters verankert, wodurch die Streckgrenze drastisch auf über 690 MPa erhöht wird. Entscheidend ist, dass diese hohe Festigkeit Nickellegierung Monel behält seine außergewöhnliche Dimensionsstabilität und bleibt bis zu kryogenen Temperaturen völlig unmagnetisch - eine obligatorische Spezifikation für elektronische Sensorgehäuse beim Richtungsbohren.
Verhindern von katastrophalem Versagen durch Materialauswahl
Die Auswahl der richtigen Sorte erfordert ein tiefes Verständnis der genauen Umgebungsvariablen, insbesondere der Temperatur, der Belüftung und der Strömungsgeschwindigkeit. Stehendes Meerwasser kann beispielsweise Lochfraß aufgrund von Biofouling verursachen, während Brackwasser mit hoher Fließgeschwindigkeit die wahre Erosions- und Korrosionsbeständigkeit der Legierung ausnutzt. Um ein vorzeitiges Versagen von Bauteilen zu vermeiden, muss der metallurgische Zustand genau auf die Betriebsbelastungen abgestimmt werden.
Bei 28Nickel analysiert unser Ingenieurteam routinemäßig die Fluiddynamik und die Belastungsanforderungen, um die genaue Phasenzusammensetzung zu empfehlen, die für Ihre spezifische Anwendung erforderlich ist. Wenn Ihr aktuelles System unerklärliche örtliche Grübchenbildung, Streckverformung oder Ermüdung aufweist, wenden Sie sich an unser Werkstofftechnik-Team, um eine umfassende Fehleranalyse und technische Beratung zu erhalten.
Verwandte Fragen und Antworten:
1. Warum wirkt sich die Belüftung bei Säureanwendungen negativ auf die Nickellegierung Monel aus?
In reduzierenden Säuren wie HF oder HCl arbeitet die Legierung nahe der thermodynamischen Immunität. Durch Belüftung wird Sauerstoff zugeführt, der das Oxidations-Reduktionspotenzial verschiebt und als kathodischer Depolarisator wirkt. Dadurch wird das Kupfer in der Matrix in einen aktiven Zustand gezwungen, was die Gesamtkorrosionsrate rasch erhöht.
2. Wie wirkt sich die Ausscheidung von Gamma-Kalk in ausgehärteten Monel-Varianten auf die Bearbeitbarkeit aus?
Die Ausscheidung von γ’-Partikeln erhöht die Härte erheblich (oft auf bis zu 300 HB), was den Werkzeugverschleiß beschleunigt. Die Ingenieure bearbeiten die Legierung in der Regel im geglühten Zustand bis zur annähernden Nettoform und führen dann die aushärtende Wärmebehandlung durch. Nach der Aushärtung wird nur noch ein abschließendes Schleifen mit engen Toleranzen durchgeführt.
3. Ist die Nickellegierung Monel anfällig für Flüssigmetallversprödung?
Ja. Der Kontakt mit geschmolzenen Metallen wie Quecksilber, Blei oder Wismut kann zu schneller intergranularer Rissbildung führen. Es muss unbedingt sichergestellt werden, dass Komponenten, die aus Nickellegierung Monel nicht mit diesen niedrigschmelzenden Elementen in Berührung kommen, insbesondere wenn das Bauteil unter Zugspannung steht.
