En el exigente mundo del procesamiento térmico y la ingeniería aeroespacial, seleccionar la superaleación con base de níquel adecuada es fundamental para la longevidad de los componentes. Haynes 230 y Inconel 601 (UNS N06601) son dos de los materiales más utilizados en entornos de alta temperatura. Aunque ambos ofrecen un rendimiento excepcional, sus distintas composiciones metalúrgicas -específicamente el uso de tungsteno en Haynes 230 frente al aluminio en Inconel 601- determinan su idoneidad para aplicaciones industriales específicas.
Comparación Haynes 230 vs 601
Al realizar una comparación entre Haynes 230 y 601, la principal diferencia radica en sus mecanismos de refuerzo. Haynes 230 es una aleación de níquel-cromo-tungsteno-molibdeno. La adición de tungsteno (14%) proporciona un refuerzo superior en solución sólida, lo que la convierte en una de las aleaciones no endurecibles por envejecimiento más resistentes disponibles.
En cambio, el Inconel 601 es una aleación de níquel-cromo-hierro con una importante adición de aluminio (1,4%). Aunque el 601 posee una resistencia mecánica respetable, su diseño está más orientado a la estabilidad medioambiental que a la capacidad de carga pura en los rangos de temperatura más elevados.
Tabla de especificaciones técnicas
| Propiedad | Haynes 230 (UNS N06230) | Inconel 601 (UNS N06601) |
| Composición básica | Ni-Cr-W-Mo | Ni-Cr-Fe-Al |
| Densidad | 8,97 g/cm³ | 8,11 g/cm³ |
| Temperatura máxima de servicio (oxidación) | 2100°F (1149°C) | 2282°F (1250°C) |
| Elementos clave de aleación | 22% Cr, 14% W, 2% Mo, La | 23% Cr, 60% Ni, 1,4% Al |
| Método de refuerzo | Solución sólida (wolframio) | Solución sólida (Al/Cr) |
| Expansión térmica (a 1000°C) | 14,2 µm/m°C | 17,5 µm/m°C |

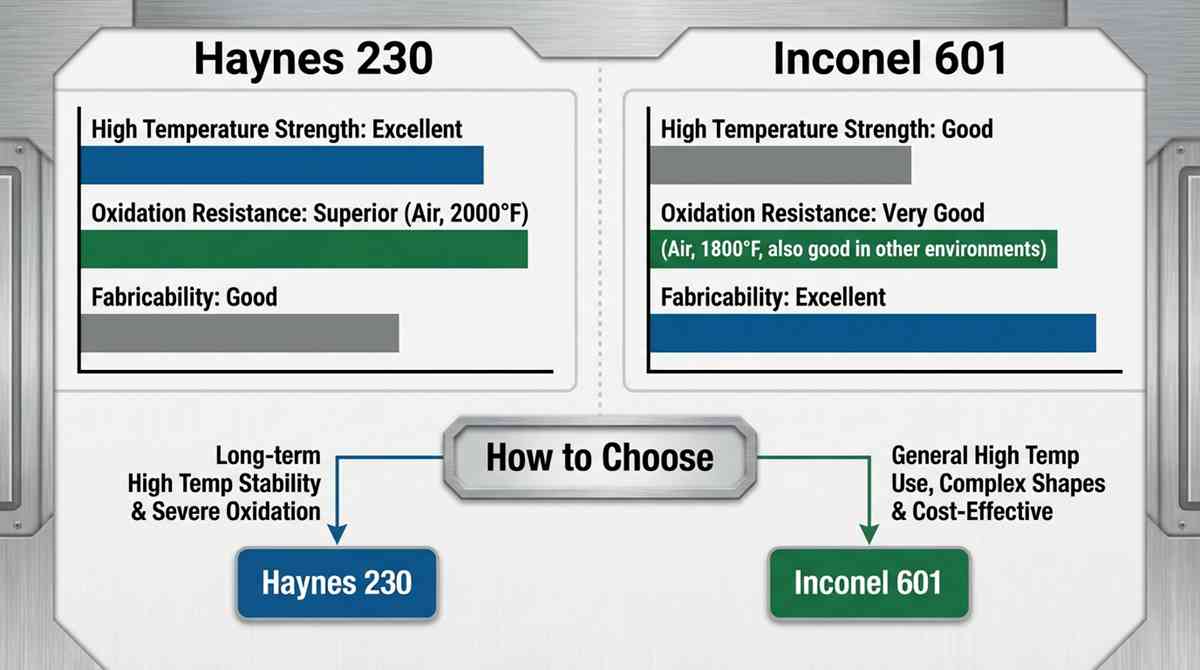

Haynes 230 vs 601 Cómo elegir
La elección de Haynes 230 vs 601 depende del equilibrio entre el esfuerzo mecánico, los factores medioambientales y el presupuesto.
-
Carga mecánica y resistencia a la fluencia: Si su aplicación implica un alto esfuerzo estructural a temperaturas superiores a 650°C (1200°F), Haynes 230 es la mejor opción. Su resistencia a la rotura por fluencia es significativamente superior a la del Inconel 601, lo que permite diseñar secciones de pared más delgadas sin sacrificar la seguridad.
-
Estabilidad térmica: Haynes 230 presenta una rara resistencia al engrosamiento del grano incluso tras una exposición prolongada al calor. Esto la hace ideal para componentes de turbinas aeroespaciales donde la estabilidad dimensional es primordial.
-
Rentabilidad: Para aplicaciones generales de calentamiento industrial en las que una resistencia “suficientemente buena” va unida a la necesidad de una resistencia extrema a la oxidación, Inconel 601 suele ser más rentable. Carece del tungsteno y el molibdeno caros que se encuentran en Haynes 230, por lo que es la opción preferida para cestas de hornos y retortas de tratamiento térmico.
-
Ciclos térmicos: Si el componente se somete a frecuentes ciclos de calentamiento y enfriamiento, el menor índice de dilatación térmica de Haynes 230 reduce el riesgo de fatiga térmica.
Resistencia a la oxidación Haynes 230 vs 601
El mecanismo de resistencia a la oxidación de la Haynes 230 frente a la 601 pone de manifiesto las diferentes filosofías metalúrgicas de estas aleaciones.
-
El Inconel 601 es famoso por su capacidad para formar una capa de óxido protectora y fuertemente adherente. El contenido de aluminio trabaja en tándem con el cromo para desarrollar una capa densa que resiste el desconchamiento, incluso bajo ciclos térmicos severos. Podría decirse que es la referencia en cuanto a resistencia a la oxidación y la carburación hasta 1250°C.
-
Haynes 230 utiliza una combinación de alto contenido en cromo y una “microadición” de lantano. Este elemento de tierras raras aumenta significativamente la tenacidad de la capa protectora de óxido. Aunque su temperatura máxima de oxidación es ligeramente inferior a la del 601, su resistencia a la nitruración y a los ataques químicos especializados suele ser superior.
Preguntas y respuestas relacionadas
P1: ¿Qué aleación es más fácil de soldar: Haynes 230 o Inconel 601? Ambas aleaciones presentan una excelente soldabilidad utilizando métodos comunes como GTAW (TIG) y GMAW (MIG). Sin embargo, Haynes 230 se cita a menudo por su superior fabricabilidad en formas complejas debido a su mejor ductilidad y resistencia al agrietamiento en caliente durante el proceso de soldadura.
P2: ¿Puede Inconel 601 sustituir a Haynes 230 en los quemadores de las turbinas de gas? Aunque el Inconel 601 tiene la resistencia a la oxidación necesaria, carece generalmente de la resistencia a la fluencia requerida para los entornos de turbina de alta tensión. El uso de 601 en lugar de 230 en estos casos podría provocar una deformación estructural prematura o un fallo por “fluencia”.
P3: ¿Es magnética la aleación Haynes 230? No, Haynes 230 es una aleación austenítica no magnética. El Inconel 601 tampoco es magnético en condiciones normales, pero puede presentar ligeras propiedades magnéticas a temperaturas muy bajas (el punto de Curie es aproximadamente -160°F).
