Operar en entornos aguas arriba y aguas abajo cargados de sulfuro de hidrógeno (H₂S) y dióxido de carbono (CO₂) presenta desafíos metalúrgicos implacables. Los fallos de los equipos no sólo detienen la producción, sino que crean graves riesgos para la seguridad. Como ingenieros de materiales, evaluamos constantemente las aleaciones que pueden resistir el agrietamiento por tensión de sulfuro (SSC), manteniendo al mismo tiempo la estabilidad a altas temperaturas. Si tiene que enfrentarse a estas duras condiciones, es importante que sepa cómo elegir las aleaciones adecuadas. Inconel 601 para el servicio de gases sulfurosos. Esta aleación específica de níquel, cromo y hierro ofrece un mecanismo de pasivación muy estable, pero requiere especificaciones precisas en cuanto a límites de temperatura y concentraciones de cloruro. Analicemos la realidad metalúrgica.
La lógica metalúrgica de la aleación 601 en entornos de H₂S

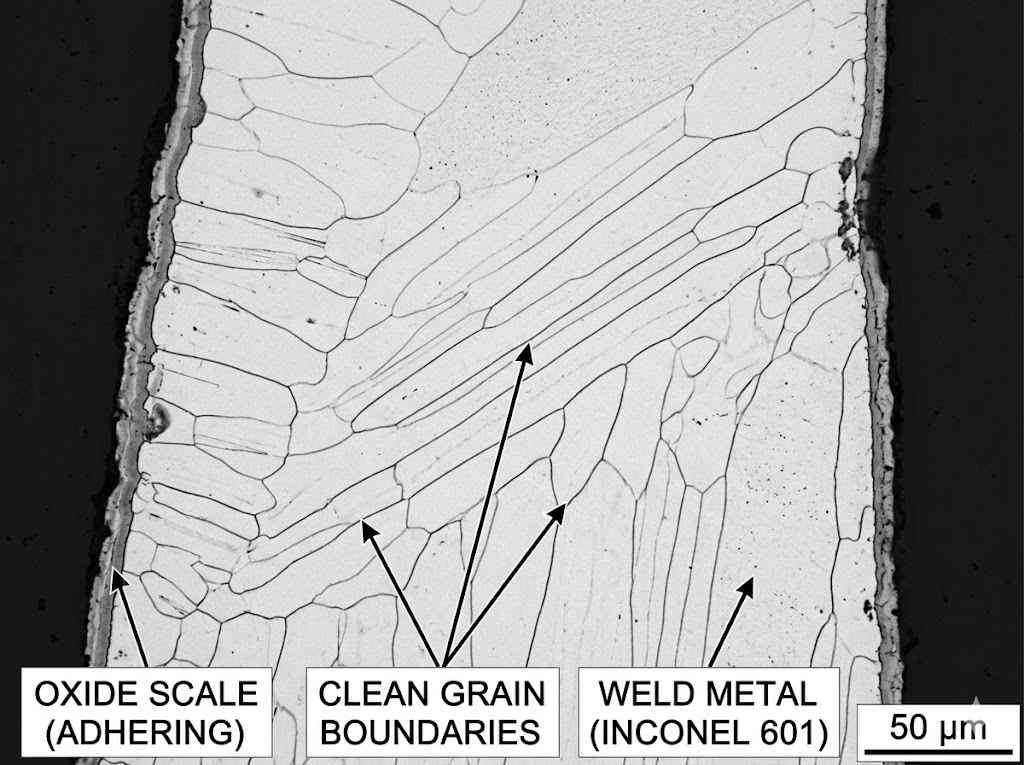

Para saber realmente cómo elegir Inconel 601 para el servicio de gases sulfurosos, debemos fijarnos en su microestructura. El UNS N06601 se distingue por su composición química: aproximadamente 61% de níquel, 23% de cromo y una adición crucial de 1,4% de aluminio.
En el servicio agrio estándar, el principal modo de fallo es la fragilización por hidrógeno causada por la difusión de hidrógeno atómico en la red metálica, un subproducto de la reacción de corrosión acuosa por H₂S. El contenido excepcionalmente alto de níquel en el 601 reduce significativamente la velocidad de permeación del hidrógeno. Además, la combinación de cromo y aluminio forma una capa de óxido firmemente adherida y autorreparadora. Aunque la aleación 601 es mundialmente conocida por su resistencia a la oxidación a altas temperaturas (hasta 1.200 °C), su rendimiento en gases sulfurosos depende en gran medida de la presión parcial de H₂S y de la presencia de cloruros acuosos.
Los ingenieros deben actuar con cautela. Si el fluido de proceso desciende por debajo del punto de rocío, los cloruros acuosos combinados con H₂S pueden provocar picaduras. Por lo tanto, saber cómo elegir Inconel 601 para el servicio de gases sulfurosos significa calcular con precisión sus requisitos de número equivalente de resistencia a las picaduras (PREN) en función de los parámetros de funcionamiento reales.
Análisis comparativo para la selección de materiales
A continuación se ofrece una comparación técnica para ayudar a establecer la posición del N06601 en el amplio espectro de aleaciones resistentes a los gases sulfurosos.
| Grado de aleación | Designación UNS | Cr (%) | Ni (%) | PREN (típico) | Mejor aplicación en entornos agrios |
| Inconel 601 | N06601 | 21.0 - 25.0 | 58.0 - 63.0 | ~25 | Corrientes de gas H₂S secas y a alta temperatura; zonas de oxidación. |
| Inconel 625 | N06625 | 20.0 - 23.0 | 58,0 min | ~50 | Gas ácido húmedo, altamente corrosivo con alto contenido en cloruros. |
| Incoloy 825 | N08825 | 19.5 - 23.5 | 38.0 - 46.0 | ~31 | Separadores de gases sulfurosos de baja temperatura; rentabilidad. |
Comprender esta matriz es el primer paso para elegir Inconel 601 para el servicio de gases sulfurosos. No es un sustituto universal de la aleación 625 en el servicio agrio húmedo con alto contenido de cloruro, pero es muy estratégico en las etapas de escape o procesamiento a alta temperatura y con contenido de azufre en las que el 625 podría sufrir fragilización debido a una exposición térmica prolongada.
Controles de fabricación y asistencia técnica
El estado físico de suministro del material es tan importante como su composición química. Cuando nuestros clientes preguntan cómo elegir Inconel 601 para el servicio de gases sulfurosos, revisamos inmediatamente sus procedimientos de fabricación y soldadura.
La aleación debe suministrarse en estado recocido en solución para maximizar su resistencia al agrietamiento por corrosión bajo tensión (SCC). El trabajo en frío puede aumentar el límite elástico, pero también la susceptibilidad a la SCC si no se alivia adecuadamente la tensión. Durante la soldadura, deben utilizarse metales de aportación coincidentes (como ERNiCrFe-11) o sobrealeados (como ERNiCrMo-3) para evitar la descomposición preferente de la soldadura en entornos agrios. En 28Nickel, examinamos minuciosamente el tamaño de grano y el contenido de carbono de nuestro stock de aleación 601 para asegurarnos de que satisface las rigurosas exigencias de las aplicaciones del sector energético.
Conclusiones: Asegurar su cadena de suministro
La elección de Inconel 601 para el servicio de gases sulfurosos se reduce en última instancia a la adecuación de la estabilidad termodinámica de la aleación a las variables específicas del proceso (presión parcial de H₂S, temperatura y niveles de cloruro). Una especificación excesiva merma el presupuesto, mientras que una especificación insuficiente puede provocar explosiones catastróficas.
Como empresa especializada en comercio exterior de aleaciones de níquel, 28Nickel tiende un puente entre el suministro de materias primas y la ingeniería metalúrgica. No nos limitamos a vender metal; ofrecemos garantía técnica. Si su proyecto actual incluye parámetros de gases sulfurosos y necesita verificar si la aleación 601 -o una alternativa como la 625 o la 825- es la adecuada, envíe sus datos operativos a nuestro equipo de ingeniería. Le ayudaremos a optimizar la selección de materiales y a obtener productos de laminación fiables y de alta calidad.
Preguntas y respuestas relacionadas
P1: ¿Cumple el Inconel 601 los límites NACE MR0175 / ISO 15156 para servicios ácidos?
Contesta: La aleación 601 (UNS N06601) suele ser aceptable según la norma NACE MR0175 para aleaciones específicas basadas en níquel en solución sólida, siempre que se encuentre en estado recocido y cumpla estrictos requisitos de dureza (normalmente un máximo de 35 HRC). Sin embargo, los límites medioambientales (como la temperatura y la presión parcial de H₂S) deben cotejarse con la norma en función de las categorías de aplicación específicas.
P2: ¿Cómo afecta el contenido de aluminio de la aleación 601 a su comportamiento en entornos H₂S?
Contesta: La adición de aluminio 1,4% actúa en sinergia con el cromo para formar una cascarilla de óxido muy tenaz y resistente a las proyecciones. En entornos de H₂S gaseoso a alta temperatura (gas amargo seco), esta cascarilla actúa como una formidable barrera de difusión, impidiendo la sulfuración y la carburación de forma mucho más eficaz que las aleaciones Ni-Cr estándar.
P3: ¿Cuáles son las principales limitaciones del uso de la aleación 601 en gas ácido húmedo?
Contesta: La principal limitación es su resistencia a las picaduras localizadas en presencia de cloruros acuosos. Con un PREN de aproximadamente 25, es vulnerable a las picaduras inducidas por cloruros si se condensa agua en el sistema. En el caso de los gases sulfurosos húmedos con alto contenido en cloruros, se requiere metalúrgicamente la transición a una aleación con mayor contenido en molibdeno, como el Inconel 625.
