En el mundo de las superaleaciones de alto rendimiento a base de níquel, Inconel 625 y Inconel 600 destacan como estándares de la industria. Aunque ambos pertenecen a la misma familia desarrollada por Special Metals Corporation, sus composiciones químicas dan lugar a comportamientos mecánicos y resistencias medioambientales muy diferentes. Comprender estos matices es fundamental para los ingenieros que trabajan en los sectores aeroespacial, naval y de procesamiento químico.
Diferencias entre 625 y 600: Composición química y metalurgia
La diferencia fundamental entre estas dos aleaciones radica en sus elementos de aleación. Inconel 600 es esencialmente una aleación de níquel-cromo diseñada para resistir la oxidación a alta temperatura. En cambio, Inconel 625 incluye adiciones significativas de molibdeno y niobio.
-
Inconel 600 (UNS N06600): Su alto contenido en níquel (72% min) proporciona una excelente resistencia al agrietamiento por corrosión bajo tensión por iones cloruro y a las soluciones alcalinas.
-
Inconel 625 (UNS N06625): La adición de molibdeno ( a ) y niobio ( a ) endurece la matriz de aleación, proporcionando una alta resistencia sin necesidad de tratamientos térmicos de endurecimiento por precipitación.
| Propiedad | Inconel 600 | Inconel 625 |
| Elementos primarios | Ni, Cr, Fe | Ni, Cr, Mo, Nb, Fe |
| Densidad | $8,47 \text{ g/cm}^3$ | $8,44 \text{ g/cm}^3$ |
| Punto de fusión | $1354-1413^\circ\text{C}$ | $1290-1350^\circ\text{C}$ |
| Límite elástico (0.2% Offset) | $aprox 240 \text{ MPa}$ | $aprox 414 \text{ MPa}$ |
| Resistencia a la tracción | $aprox 550 \text{ MPa}$ | $aprox 827 \text{ MPa}$ |

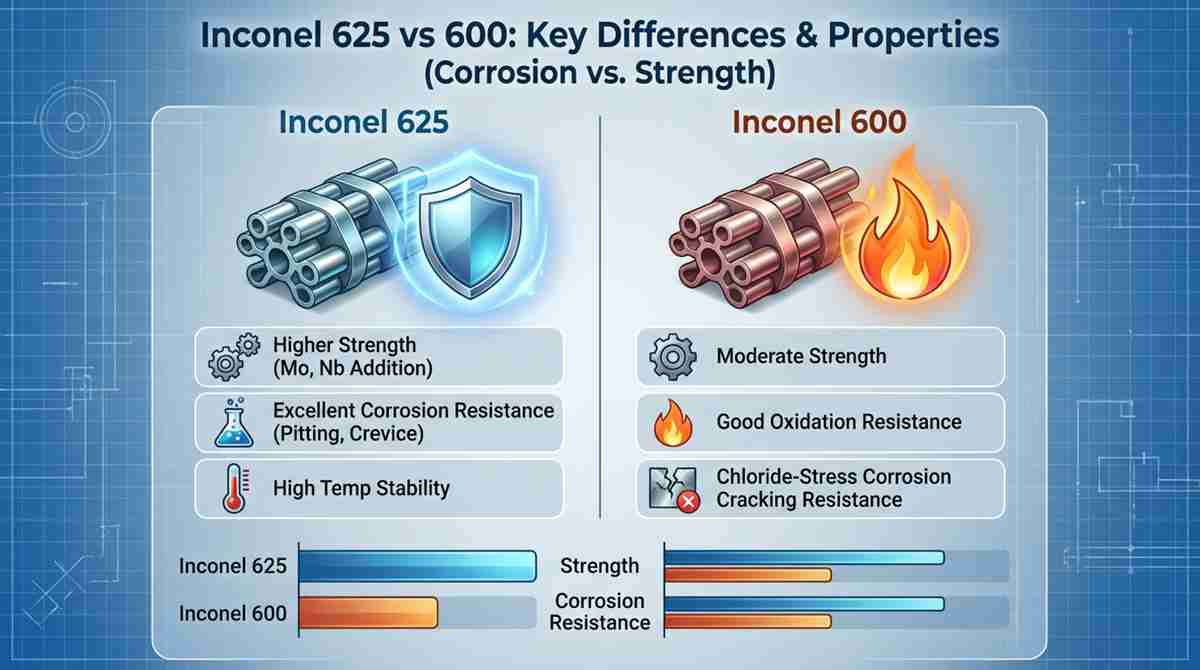

Inconel 625 vs 600 Corrosión vs Resistencia
Al evaluar la corrosión del Inconel 625 frente a la resistencia del 600, el 625 es el claro vencedor en entornos agresivos.
Resistencia: El efecto “rigidizador” del molibdeno y el niobio en el Inconel 625 le confiere casi el doble de límite elástico que el Inconel 600 a temperatura ambiente. Y lo que es más importante, el 625 mantiene una resistencia a la fatiga y unas propiedades de rotura por fluencia superiores a temperaturas elevadas (hasta ).
Resistencia a la corrosión:
-
Corrosión por picaduras y grietas: El Inconel 625 es altamente resistente al ataque localizado en agua de mar y cloruros ácidos, mientras que el Inconel 600 es más susceptible a las picaduras en ambientes de cloruros estancados.
-
Oxidación: Ambos funcionan bien, pero el Inconel 600 es especialmente apreciado por su estabilidad en sistemas de cloro seco y agua pura en reactores nucleares.
-
Agrietamiento por corrosión bajo tensión (SCC): El Inconel 600 es el más utilizado para resistir la corrosión bajo tensión en agua de gran pureza, aunque el Inconel 625 ofrece una mayor resistencia en diversos medios químicos.

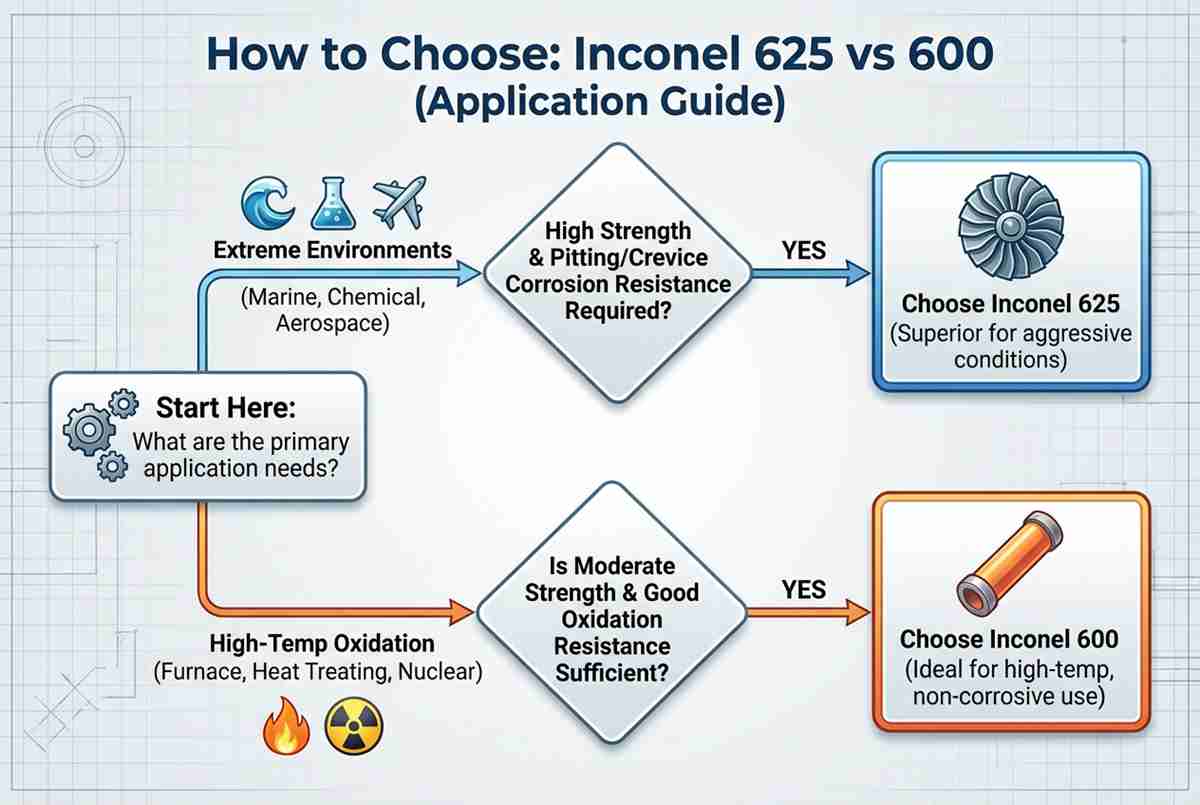

625 vs 600 ¿Cómo elegir?
La elección entre 625 y 600 depende de las limitaciones específicas de su aplicación, principalmente la temperatura, los medios corrosivos y la carga mecánica.
-
Elija Inconel 600 si: Su aplicación implica el tratamiento térmico de muflas, componentes de hornos o tubos de generadores de vapor nucleares. Es la opción más rentable cuando no se requiere una resistencia a la tracción extrema ni una resistencia a la corrosión basada en el molibdeno.
-
Elija Inconel 625 si: Trabaja en entornos marinos (tuberías submarinas), sistemas de escape aeroespaciales o plantas químicas con ácidos minerales muy contaminados. Si su diseño requiere una elevada resistencia a la fatiga y a las picaduras, el 625 es indispensable.
Preguntas y respuestas relacionadas
P1: ¿Es el Inconel 625 más difícil de mecanizar que el Inconel 600? Sí. Debido a su mayor índice de endurecimiento por deformación y a su contenido en molibdeno, el Inconel 625 es más difícil de mecanizar. Requiere equipos pesados, velocidades lentas y herramientas de metal duro de alta calidad, en comparación con el Inconel 600, relativamente más “trabajable”.
P2: ¿Pueden soldarse entre sí estas aleaciones? Sí, ambas pueden soldarse utilizando métodos comunes como TIG (GTAW) o MIG (GMAW). Generalmente, se utiliza metal de aportación de Inconel 625 (como ERNiCrMo-3) porque su alto contenido en aleación ayuda a evitar problemas de “dilución de la soldadura” y garantiza la resistencia a la corrosión de la unión.
P3: ¿Qué aleación es mejor para aplicaciones criogénicas? Ambas aleaciones mantienen excelentes propiedades mecánicas a temperaturas bajo cero. Sin embargo, el Inconel 625 suele preferirse en tanques criogénicos y componentes aeroespaciales debido a su superior tenacidad y propiedades de tracción en frío extremo.
