エンジニアが議論するとき インコネル601 対 インコネル718 熱交換器チューブ用, 、本当の課題は、一般的な意味でどの合金が「優れている」かということではありません。真の課題は、チューブを最初に劣化させる要因が何であるか、つまり、金属温度、酸化、浸炭、圧力応力、振動、あるいは熱サイクルであるかということです。この区別は重要です。 実際には、インコネル601とインコネル718は、ニッケル合金の設計において全く異なる位置づけにあります。一方は主に高温環境への耐性を重視して選定され、もう一方は主に強度を重視して選定されます。.
だからこそ、 熱交換器チューブ用インコネル601とインコネル718の比較 カタログのプロパティシートからではなく、フェイルモードから始めるべきです。.
インコネル601は、固溶強化が適度に施されたNi-Cr-Fe合金であり、高温下で安定した保護酸化皮膜を形成するためにアルミニウムが添加されています。高温酸化環境下、特に管表面温度が高く、炭素の吸着が懸念される場合、601は多くの場合、より合理的な選択となります。 この合金が技術者に好まれる理由は、耐酸化性に優れ、多くの一般的な耐熱合金よりも浸炭腐食に対する耐性が高く、長期間の熱暴露下でも構造的安定性を維持できるためである。.
インコネル718は、これらとは大きく異なります。これは、ガンマダブルプライム相およびガンマプライム相によって強化された析出硬化型Ni-Cr-Fe超合金であり、ニオブが極めて重要な役割を果たしています。 この材料は、601に比べて引張強度および降伏強度が飛躍的に高く、管内が高圧にさらされたり、形状がコンパクトであったり、外部からの機械的負荷や振動を受けたり、あるいは約650°C以下での過酷な始動・停止による疲労にさらされたりする状況において、極めて有用です。言い換えれば、 熱交換器チューブ用インコネル601とインコネル718の比較, 718は、構造荷重が設計の主たる要因である場合に採用される。高温ガスへの曝露が主たる要因である場合には、自動的に採用されるわけではない。.
熱交換器プロジェクトでよくある間違いは、室温でのデータシート上の強度に注目し、長期的な環境劣化を無視してしまうことです。管の外径が酸化性の排ガス、バーナー側の高温箇所、または炭素を多く含む雰囲気にさらされる場合、718は優れた強度を持つにもかかわらず、経済的には不適切な選択となる可能性があります。 この合金は、長期的に最も適した強度範囲を超えると、過熟化を起こして機械的利点を失い、601よりも耐酸化マージンが小さくなる可能性があります。一方、使用温度は適度であるものの圧力差が大きい場合、601を指定すると肉厚の増加や設計寿命の短縮を余儀なくされ、熱効率とライフサイクルコストの両方に悪影響を及ぼすことになります。.
さらに、より微妙な技術的な観点もあります。熱交換器の配管が、単一の要因だけで故障することはめったにありません。多くの故障は、温度、応力、化学的要因が相互に作用することで発生します。例えば、ある合金は名目上の耐食性が十分であっても、壁面の応力が高く、運転停止のサイクルが頻繁にある場合、亀裂の発生が加速します。だからこそ、この問題に対する最善の解決策は 熱交換器チューブ用インコネル601とインコネル718の比較 これは、プロセス流体、シェル側の雰囲気、金属温度、圧力、流速、洗浄薬品、および停止頻度といった、サービス条件の全体的な状況によって異なります。.
通常、インコネル601が配管用合金として優れている理由は何か
炉用熱回収器、輻射式熱交換器、高温ガス移送配管、およびその他、管の金属温度が長期間にわたって高くなる装置においては、718よりも601の方が適している場合が多い。その価値は極端な強度にあるのではなく、表面の安定性にある。 クロムとアルミニウムの組み合わせにより、強靭な酸化皮膜が形成され、スケール発生を抑制するとともに、多くの高強度合金が性能を低下させるような酸化環境下でも、管の耐久性を維持するのに役立ちます。.

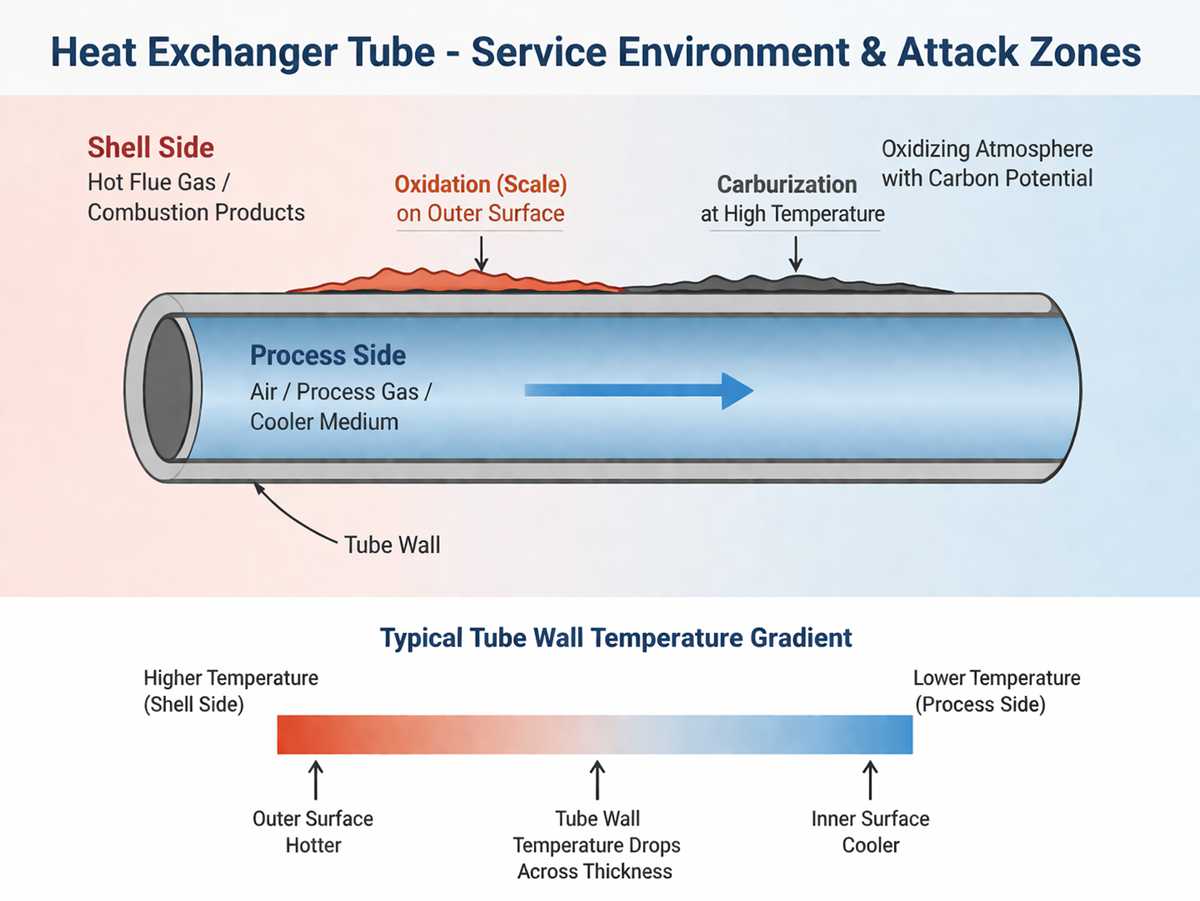

これは、チューブの外表面が燃焼生成物にさらされている一方で、内表面にはより低温の空気、プロセスガス、またはその他の媒体が流れている場合に特に当てはまります。そのような状況では、外側の肉厚が実際の設計上の制約要因となる可能性があります。 許容応力が魅力的に見えるという理由だけで718を選定する設計者は、スケール形成や、長期間の熱暴露後の脆化リスク、そして破裂強度ではなく環境腐食によって肉厚が損なわれた管を交換するためのメンテナンスコストを過小評価してしまう可能性があります。.
通常、インコネル718がチューブ用合金として優れている理由は何か
コンパクトな熱交換器、高圧チューブバンドル、航空宇宙技術に由来する熱システム、および周期的な稼働を伴う機器において、718はより優れた合金となり得ます。その機械的強度は601をはるかに上回るため、設計者は圧力封じ込めをより効果的に管理でき、多くの場合、肉厚を薄くしたり、変形や振動による損傷に対する耐性を向上させたりすることが可能です。 もちろん、製造工程の順序も重要です。チューブは通常、溶体化処理された状態で成形され、その後、強度を高めるために時効処理が行われます。また、溶入熱や溶接後の状態が最終的な特性に影響を与えるため、601に比べて溶接にはより厳格な管理が求められます。.
ただし、重要な注意点があります。使用媒体が湿潤塩化物、サワー水、あるいは強い還元性を持つ化学環境である場合、601や718はいずれも、配管用合金として第一候補とはならない可能性があります。 多くの熱交換器のケースでは、625、825、あるいはさらに特殊なグレードの合金も検討に値します。真摯なエンジニアであれば、そのことを承知しています。 熱交換器チューブ用インコネル601とインコネル718の比較 プロセス側の腐食メカニズムが支配的である場合、これは時に誤った二分法となることがある。.
比較表：熱交換器用チューブにおけるインコネル601とインコネル718の比較
| パラメータ | インコネル601 | インコネル718 | 配管選定における技術的意義 |
|---|---|---|---|
| 一次設計強度 | 固溶体強化 | 析出硬化 | 601は高温環境下での耐久性を考慮して選定され、718は高い機械的負荷に耐えることを考慮して選定されています。 |
| 代表的なサービス | 耐高温酸化性および耐浸炭性 | 高強度、耐疲労性、耐圧性 | 合金の人気度ではなく、故障モードから検討を始める |
| おおよその使用可能温度範囲 | 高温酸化環境下での耐性が優れており、負荷によっては700°Cをはるかに超える温度でも好んで使用されることが多い | 一般的に、最適な機械的利点は約650°C以下で得られる | 皮膚温度が高い場合、718が自動的に答えになるわけではない |
| 耐酸化性 | 素晴らしい | 良いですが、それを指定する主な理由ではありません | 601は通常、高温の酸化性ガスへの曝露において優位性がある |
| 浸炭抵抗性 | 一般的なものの多くよりも優れている ニッケル合金 高温で炭素が豊富な環境において | この役割では、より制限される | 炉内側または炭素を含む雰囲気において重要 |
| 室温時の強度（代表値） | 中程度 | 経年変化によるコンディションが非常に良好 | 718は、圧縮応力が支配的な場合において明らかに優れている |
| クリープ／長時間露光時の安定性 | 耐熱性に優れたサービス理念 | 中程度の温度では耐性があるが、経年安定性には注意が必要である | 長期間の高温運転では、601が好まれることが多い |
| チューブ材の成形性 | 焼きなまし状態では良好 | 熟成前は良好だが、強化後はミスが許されなくなる | 718にとっては、製造プロセスがより重要だ |
| 溶接 | 耐熱合金としては、概して扱いやすい | 溶接性は良好だが、特性の制御にはより細心の注意が必要である | 718は、製造および熱処理の工程管理をより厳格にする必要がある |
| コストの論理 | 強度は低いものの、高温ガス用途ではコストパフォーマンスに優れていることが多い | 応力主導型の運用によって、合金および加工コストの高さが正当化される | 合金の選定を誤ると、設備投資（CAPEX）とダウンタイムの両方が増加する恐れがある |
| 最適な用途 | 高温ガス、炉内の酸化性雰囲気、熱曝露 | 高圧・高応力下での繰返し構造使用 | 主な損傷メカニズムに合わせて合金を選定する |
注：数値および適用範囲は用途によって異なり、製品の形状、熱処理、規格要件、および実際の金属温度によって変化します。.
調達面は、金属組織とほぼ同等に重要です。棒材や板材ではなく熱交換器のチューブを購入する場合は、製品の形状、熱処理状態、寸法公差、検査範囲、およびチューブがシームレスか、あるいは溶接・再引抜き加工されたものかを確認する必要があります。 熱交換器チューブ用インコネル601とインコネル718の比較, 、その細部こそが、名目上の合金比較以上にプロジェクトの性能に影響を与えることがあります。適切な肉厚公差と表面品質を備えた、よく作られた601管は、単に表面上の強度だけを基準に選定された、管理が不十分な718管よりも、プラントの選定においてより安全な選択となる場合が多いのです。.
エンジニアリングチームや購買担当者にとって、実用的な選定基準は単純明快です。 管が高温の酸化性または浸炭性雰囲気にさらされる場合は、まず601がより耐久性の高い選択肢であるかどうかを検討することから始めます。管が高圧・高応力の繰返し機械的環境にさらされ、かつその環境条件が718の強度優位性の上限範囲を下回る場合は、718を真剣に検討する価値があります。 高温腐食と湿潤側の化学的侵食の両方が深刻な場合は、601と718のどちらを選ぶかという議論に固執するのではなく、直ちに合金候補の検討範囲を広げるべきです。.
エンディング
本格的な設計レビューにおいては、, 熱交換器チューブ用インコネル601とインコネル718の比較 これは、実際には耐環境性と構造強度のどちらを優先するかという判断の問題です。正解は、管壁温度、雰囲気、圧力、サイクル過酷度、および製造方法から導き出されるものであり、ブランドの知名度から決まるものではありません。 判断が分かれるケースに取り組んでいる場合は、設計温度、圧力、媒体、およびシャットダウンプロファイルを28Nickelまでお送りください。選定段階での簡単な技術レビューは、稼働開始後のチューブバンドルの交換に比べれば、はるかにコストを抑えることができます。.
関連Q&A
1. 熱交換器の配管用として、インコネル718はインコネル601よりも強度が高いですか？
はい。適切に時効処理された状態では、インコネル718は降伏強度および引張強度の両面で、インコネル601よりもはるかに高い強度を示します。そのため、高圧や高振動の配管システムにおいて有用です。しかし、強度が高いからといって、高温酸化環境下での耐用年数が自動的に長くなるわけではありません。.
2. なぜ、高温の熱交換器セクションではインコネル601がよく選ばれるのでしょうか？
インコネル601は、高温下での耐酸化性および耐浸炭性を重視して設計されているためです。この材料のクロム・アルミニウム酸化物の挙動は、管の表面が燃焼ガスや熱にさらされたり、炭素を多く含む雰囲気に長時間曝されたりする際に、大きな利点となります。.
3. インコネル601とインコネル718は、どちらも不適切な選択となり得るのでしょうか？
その通りです。熱交換器の腐食環境が、湿式塩化物、還元性酸、あるいは混合水溶液による腐食が主たる要因である場合、どちらの合金も最適とは言えない可能性があります。そのような場合は、これら2つのグレードのいずれかを選択することを強いるのではなく、技術的な検討において他のニッケル合金も検討対象に含めるべきです。.
