가혹한 산업 환경에 적합한 초합금을 선택하는 것은 엔지니어링의 지속적인 골칫거리입니다. 열교환기에서 염화물로 인한 응력 부식 균열을 완화하거나 가스 터빈에서 900°C에서 크리프 저항을 유지하려는 경우 정확한 소재 사양이 가동 시간을 결정합니다. 이 기술 분석에서는 구체적인 니켈 합금의 장점과 단점 고난이도 화학 및 고온 응용 분야에 걸쳐 있습니다. 기본적인 데이터 시트를 넘어 다음과 같은 고체 용액 강화 등급을 결정하는 정확한 야금학적 현실을 분석합니다. 인코넬 625 는 표준 오스테나이트 스테인리스 스틸보다 오래 지속되며, 내재된 한계로 인해 치명적인 시스템 고장이 발생할 위험이 있습니다.
니켈 기반 시스템의 강점 평가하기

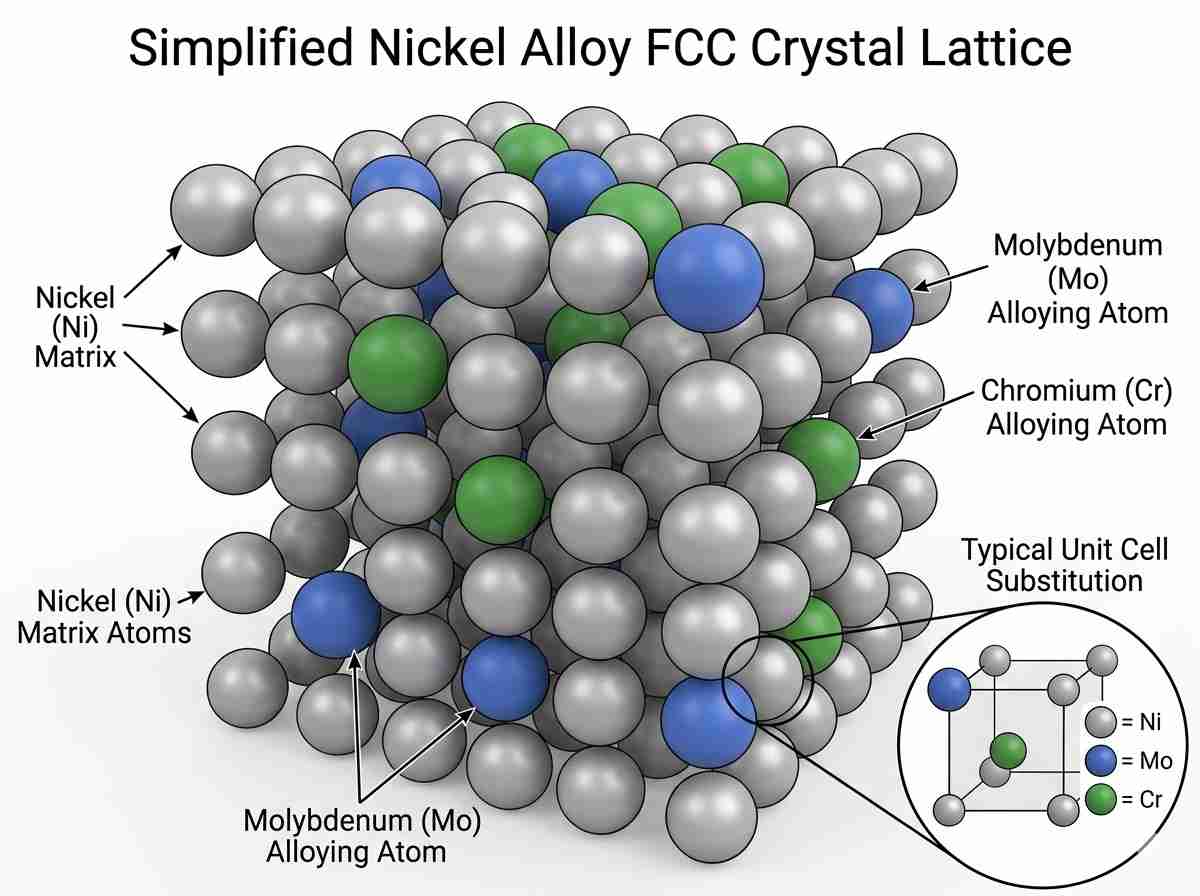

니켈의 면 중심 입방체(FCC) 결정 구조는 상 불안정성 없이 광범위한 합금을 쉽게 수용할 수 있는 매우 안정적인 매트릭스를 제공합니다. 이는 대부분의 니켈 합금의 장점과 단점의 기초가 됩니다. 몰리브덴, 크롬, 니오븀과 같은 원소로 고용체를 강화함으로써 엔지니어는 소재의 성능 범위를 크게 변경할 수 있습니다.
가장 중요한 장점 중 하나는 국부 부식에 대한 탁월한 내식성입니다. 고농도의 염화물이나 환원산이 포함된 환경에서 몰리브덴을 첨가하면 패시브 필름의 파괴를 방지하여 피팅 저항 등가 수(PREN)가 크게 향상됩니다. 또한 니켈 함량이 높기 때문에 300 시리즈 스테인리스강의 일반적인 고장 메커니즘인 염화물 응력 부식 균열(CSCC)을 원천적으로 방지할 수 있습니다. 고온에서 단단히 밀착되는 보호용 크롬 또는 알루미늄 산화물 스케일이 형성되어 탁월한 내산화성을 제공하므로 다른 합금이 급속히 열화되는 환경에서도 기계적 무결성을 유지할 수 있습니다.
비교 야금 분석
완전한 컨텍스트화를 위해 니켈 합금의 장점과 단점, 를 선택하려면 기존 소재와 비교하여 벤치마킹해야 합니다. 초합금을 지정하는 결정은 절대적인 성능과 극한의 운영 요구 사항 사이에서 계산된 절충안인 경우가 많습니다. 데이터를 평가할 때, 높은 항복 강도와 최대 연속 작동 온도는 미션 크리티컬 환경에서의 선택을 정당화합니다.
| 재료 등급 | 기본 매트릭스 | Cr (%) | Mo (%) | PREN(약) | 항복 강도(MPa) | 최대 연속 온도(°C) | 기본 성능 저하 저항 |
| 316L | Fe | 16-18 | 2-3 | 24 | 170 | 870 | 순한 염화물, 일반 유기물 |
| 합금 600 | Ni | 14-17 | – | N/A | 240 | 1093 | 산화, 염화물 스트레스 균열 |
| 합금 C-276 | Ni | 14.5-16.5 | 15-17 | >45 | 355 | 1040 | 심한 국부적 피팅, 신맛이 나는 가스 |
| 합금 718 | Ni | 17-21 | 2.8-3.3 | N/A | 1034(노년층) | 650 | 높은 기계적 스트레스, 크리프 |
실제 니켈 합금 한계 분석하기

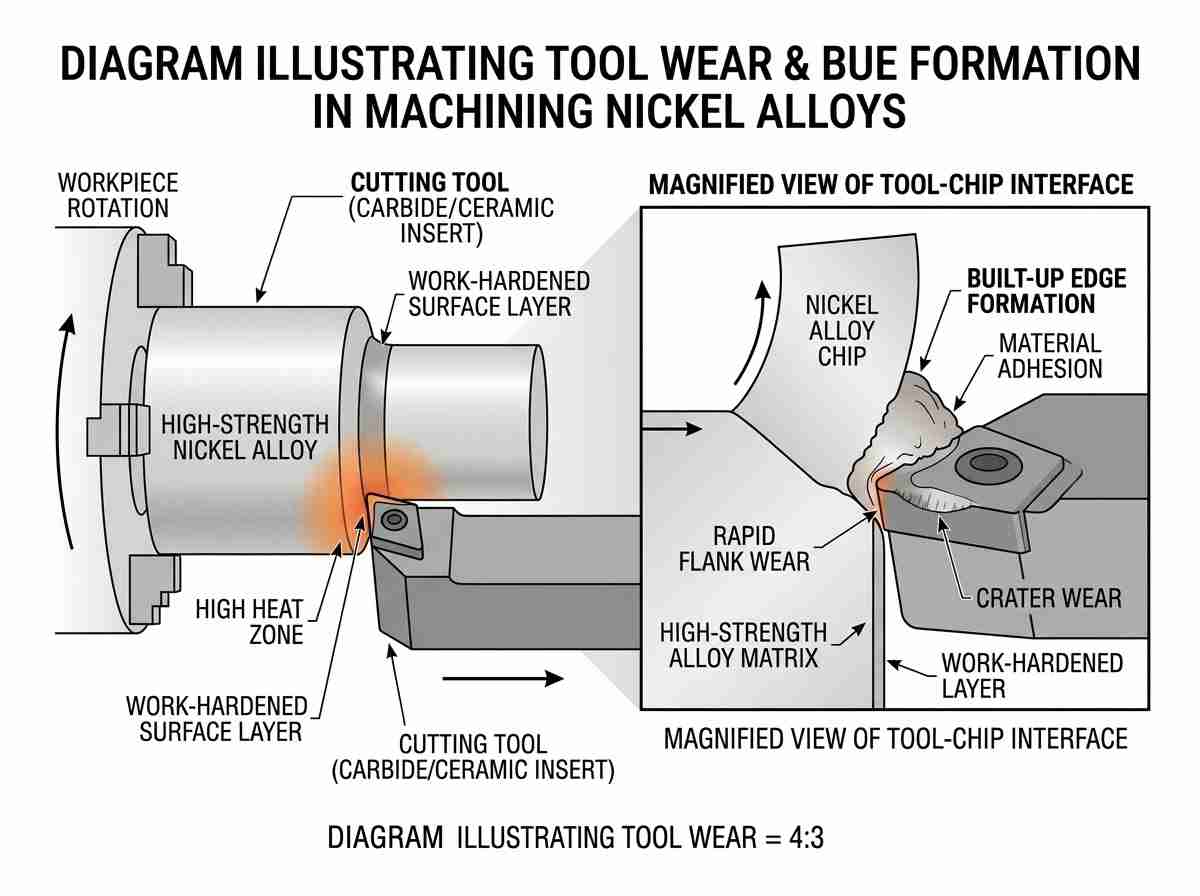

강력한 성능에도 불구하고 니켈 합금의 장점과 단점 공학적 한계를 객관적으로 살펴볼 필요가 있습니다. 가장 눈에 띄는 단점은 기계 공장에서 나타납니다. 고니켈 합금은 가공 경화 속도가 빠릅니다. 절삭 공구가 금속을 절단할 때 국부적인 열과 변형으로 인해 즉각적인 표면층이 크게 경화됩니다. 이후 공구가 이 경화된 층에 닿으면 공구 마모, 빌드업 에지(BUE) 형성, 표면 정삭 불량으로 이어질 수 있습니다. 따라서 매우 엄격한 설정, 플러스 이송 속도, 특수 카바이드 또는 세라믹 툴링이 필요하며, 궁극적으로 생산 처리량이 감소합니다.
또 다른 중요한 한계는 고온의 유황 환경에서의 성능입니다. 니켈은 산화에 대한 저항력이 뛰어나지만 고온에서 황화에 매우 취약합니다. 저융점 니켈-황 공융체가 형성되면 입자 간 공격이 빠르게 발생하여 부품이 갑작스럽고 부서지기 쉬운 고장을 일으킬 수 있습니다. 따라서 고온 유황 스트림과 관련된 석유화학 공정에서는 표준 고니켈 등급 대신 고철 또는 특수 고크롬 합금을 지정해야 하는 경우가 많습니다.
재료 선택 및 엔지니어링 지원
궁극적으로 매핑은 니켈 합금의 장점과 단점 는 리스크 완화에 관한 것입니다. 원자재 시장의 변동성으로 인해 초기 원자재 비용이 높기 때문에 과도하게 지정하면 비용이 많이 들고, 과소 지정하면 치명적인 시설 가동 중단으로 이어질 수 있습니다. 정확한 재료 선택을 위해서는 열 순환, 존재하는 할로겐, pH 수준 및 기계적 응력 매개변수를 엄격하게 검토해야 합니다.
다음 프로젝트에 대한 전문 야금 컨설팅 또는 특정 환경 적합성 검토가 필요한 경우 28Nickel의 기술 엔지니어링 팀에 정확한 운영 파라미터를 제출하세요.
관련 Q&A
Q: 몰리브덴 함량은 다음과 같은 이점에 어떤 영향을 미칩니까? 니켈 합금 국부적인 부식에 대해 어떻게 생각하십니까? A: 몰리브덴은 특히 염화물과 같은 공격적인 할로겐화 이온이 있을 때 패시브 산화막을 안정화시키는 역할을 합니다. 이는 피팅 및 틈새 부식에 대한 합금의 저항성을 크게 증가시키므로 표준 합금이 실패하는 가혹한 화학 처리 환경에 C-276(15-17% Mo 함유)과 같은 등급이 지정되는 이유입니다.
Q: 유황이 함유된 고온 환경에서 고니켈 합금을 사용할 때 가장 큰 단점은 무엇인가요? A: 가장 큰 단점은 황화입니다. 고온에서 니켈은 황과 반응하여 저융점 공융 화합물을 형성합니다. 이 화합물은 금속의 입자 경계를 관통하여 심각한 입자 간 취화 및 빠른 구조적 고장을 유발하여 표준 고니켈 합금을 고온 사워 가스 또는 고황 석유화학 스트림에 적합하지 않게 만듭니다.
Q: 가공성의 단점은 모든 니켈 합금에 걸쳐 균일한가요? A: 모든 니켈 합금은 일반적으로 표준 강철보다 빠르게 경화되지만, 침전 경화 합금(예: 노화 합금 718)은 매우 높은 전단 강도와 마모성 미세 침전물로 인해 가공하기가 훨씬 더 어렵습니다. 고용체 합금(예: Alloy 600)은 비교적 쉽게 가공할 수 있지만, 여전히 단단한 툴링과 절삭날의 세심한 열 관리가 필요합니다.
