가혹한 화학 처리 환경에서 장비 고장은 단순한 불편함을 넘어 치명적인 안전 위험과 막대한 재정적 손실을 초래하는 경우가 많습니다. 엔지니어들은 구멍, 틈새 부식, 염화물로 인한 응력 부식 균열(SCC)을 견딜 수 있는 최적의 소재를 선택하기 위해 끊임없이 고민합니다. 정밀한 니켈 합금 내식성 압력 용기 또는 배관 사양을 확정하기 전에 비교하는 것이 중요합니다. 서로 다른 화학 매체는 특정 합금 원소와 고유하게 상호 작용합니다. 따라서 목표 니켈 합금 내식성 비교 없이 일반적인 재료 등급에 의존하면 종종 조기 성능 저하로 이어집니다. 산도가 높은 환경에서는 크롬, 몰리브덴, 질소의 시너지 효과가 금속 표면의 패시베이션 거동을 결정합니다.
니켈 부식 환경의 주요 지표

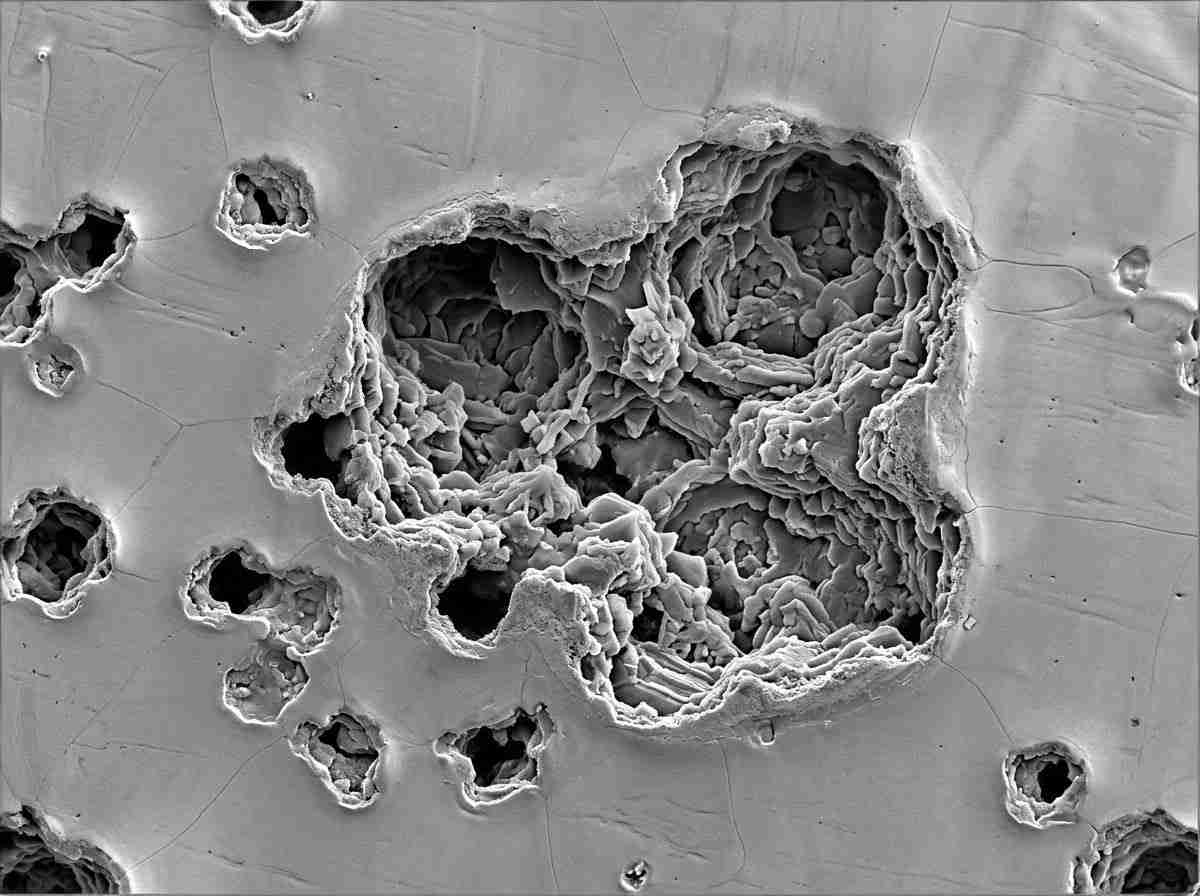

환원산에 대한 니켈 합금 내식성 비교를 평가할 때는 기본 인장 강도를 넘어 내공 저항 등가수(PREN)에 초점을 맞춰야 합니다. 모든 니켈 합금 내식성 비교의 기본 지표는 %Cr + 3.3(%Mo) + 16(%N)으로 정확하게 계산되는 이 PREN 값입니다. PREN은 이론적인 기준선을 제공하지만, 진정한 니켈 합금 내식성을 비교하려면 고온 및 다양한 농도의 부식성 매질에서 이러한 재료의 거동을 조사해야 합니다.
예를 들어 Alloy 600(UNS N06600)은 고순도 물과 알칼리성 조건에서 뛰어난 내성을 제공하지만 고합금 등급에 비해 심한 산성 환경에서는 어려움을 겪습니다. 내부 니켈 합금 내식성 비교 데이터를 살펴보면 다음과 같은 몰리브덴이 풍부한 합금의 우수성을 확인할 수 있습니다. 하스텔로이 C-276 (UNS N10276)의 국부적 부식 환경에서의 내성은 부인할 수 없는 사실입니다. C-276은 습식 염소 가스, 차아염소산염 및 이산화염소 용액에 대한 탁월한 내성을 나타냅니다. 반대로 하스텔로이 B-3은 모든 농도와 온도에서 염산용으로 특별히 설계되었지만 산화 매질에서는 성능이 크게 떨어집니다. 따라서 아래의 니켈 합금 내식성 비교 표를 검토하여 미세 구조를 정확한 화학 서비스 프로파일에 맞추는 것이 필수적입니다.
| 합금 등급 | 유엔 번호 | 공칭 Cr(%) | 공칭 모(%) | PREN(약) | 최고의 서비스 환경 |
| 합금 400 | N04400 | 0 | 0 | 0 | 해양용 불산, 불화수소산 |
| 합금 600 | N06600 | 15.5 | 0 | 15.5 | 고순도 물, 건조 염소산염 |
| 합금 625 | N06625 | 21.5 | 9.0 | ~51 | 바닷물, 산화성 산 |
| 합금 825 | N08825 | 21.5 | 3.0 | ~31 | 황산, 인산 |
| 하스텔로이 C-276 | N10276 | 15.5 | 16.0 | ~68 | 습식 염소, 강력한 산화제 |
고온 산성 성능 평가

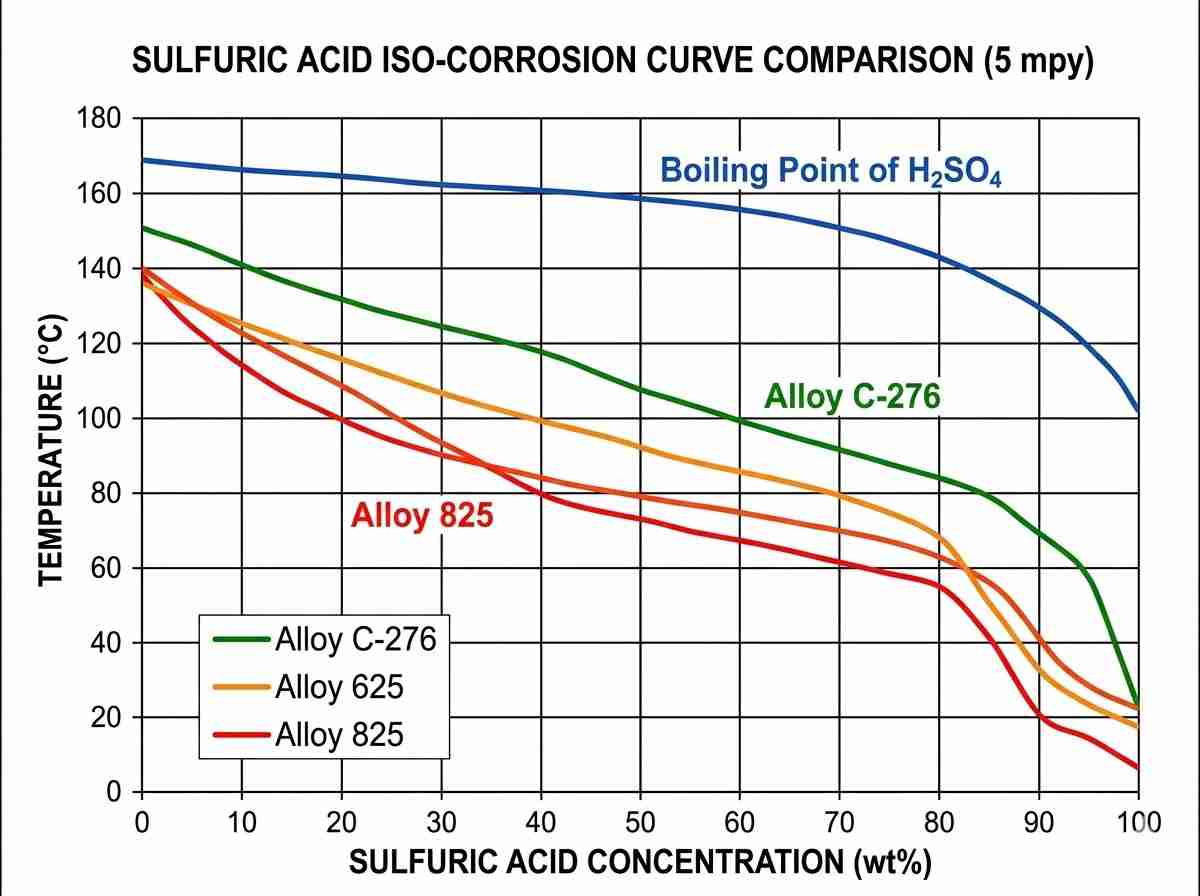

니켈 합금 내식성 비교를 효과적으로 활용하려면 엔지니어는 특정 작동 온도에 대한 등방성 부식 곡선을 고려해야 합니다. 일반적인 벤치마크는 0.1mm/년(4mpy) 부식 속도 등고선입니다. 순전히 이론적인 데이터 외에도 적용된 니켈 합금 내식성을 비교하려면 미량 불순물의 영향을 이해해야 합니다. 염산의 철 또는 구리 이온은 예기치 않게 환경을 환원에서 산화로 전환하여 합금 B-3의 부식 속도를 빠르게 가속화하는 반면 합금 C-276은 매우 안정적으로 유지될 수 있습니다.
또한 가혹한 황산 적용 분야를 고려해 보겠습니다. 합금 825는 특정 구리가 첨가되어 환원 환경에서의 저항성을 크게 향상시키기 때문에 전통적으로 여기에 사용됩니다. 그러나 농도와 온도가 40% 농도에서 80°C 임계값을 넘으면 니켈 합금 내식성을 심층적으로 비교하면 엔지니어는 합금 G-30 또는 합금 625로 방향을 전환하게 됩니다. 이러한 야금학적 전환은 단순한 데이터시트만으로는 충분하지 않은 이유를 정확히 보여줍니다. 패시브 산화물 층의 안정성은 온도 변동과 유체 속도에 따라 크게 달라지므로 엄격한 분석에서 정확하게 모델링해야 하는 매개변수입니다.
합금 응력 부식 균열 저항
이러한 소재를 평가하는 또 다른 중요한 측면은 염화물에 의한 응력 부식 균열(SCC)에 대한 민감성입니다. 304 및 316과 같은 표준 오스테나이트계 스테인리스강은 고온 염화물 환경에서 SCC가 발생하는 것으로 악명이 높습니다. 이러한 고급 합금은 기본 니켈 함량을 크게 증가시킴으로써 염화물 SCC에 거의 내성이 없는 영역으로 전환됩니다. 합금 625와 합금 C-276은 각각 약 58%와 57%의 니켈을 함유하고 있어 H2S와 CO2의 분압이 높은 해양 탑사이드 처리 및 다운홀 사워 가스 환경에서 중요한 안전장치를 제공합니다.
또한 구조용접 시 열 안정성은 제작업체의 가장 중요한 관심사입니다. 입자 경계에서 크롬 탄화물이 침전되는 민감화는 열 영향 구역(HAZ)에서 심각한 입계 부식을 초래할 수 있습니다. 당사의 기술 소재 선택 프로토콜은 이러한 내재적 위험을 완화하기 위해 저탄소 또는 티타늄/니오븀 안정화 등급을 선택하는 것을 일관되게 강조합니다. 예를 들어, 최신 C-276의 제한된 탄소 및 실리콘 함량은 용접 중 입자 경계 침전물을 방지하여 용접 후 열처리 없이 용접된 상태의 화학 공정 응용 분야에 매우 적합합니다.
결론
궁극적으로 올바른 압력 용기 또는 배관 재료를 지정하려면 화학 성분 차트를 피상적으로 훑어보는 것 이상의 것이 필요합니다. 고유한 유체 시스템의 정확한 열역학 및 동역학에 맞춰 데이터를 기반으로 한 엄격한 니켈 합금 내식성 비교가 필요합니다. 과잉 합금은 운영상의 정당성 없이 프로젝트 자본 지출을 크게 증가시키고, 과소 합금은 치명적인 고장 및 설비 가동 중단을 유발합니다. 대상 custom 시설의 정확한 운영 매개변수에 맞게 엄격하게 설계된 야금 분석이 필요하다면 28Nickel의 재료 엔지니어링 팀에 문의하세요. 당사는 심층적인 기술 평가, 현지화된 부식 모델링 및 야금 지침을 제공하여 귀사의 다음 중요 배치가 최대의 수명과 절대적인 안전을 위해 설계되도록 보장합니다.
관련 Q&A:
Q1: 습식 염소 환경에서 합금 C-276이 합금 625보다 선호되는 이유는 무엇인가요?
A: 둘 다 고합금이지만, C-276은 몰리브덴 함량이 더 높고(16% 대 9%) 텅스텐이 의도적으로 첨가되어 있습니다. 이 특정 미세 구조는 습식 염소 가스와 같이 산화성이 강하고 염화물이 풍부한 매체에서 국부적인 피팅 및 틈새 부식에 대해 매우 우수한 저항성을 제공합니다.
Q2: 염산과 질산이 모두 포함된 환경에서 합금 B-3을 사용할 수 있나요?
A: 아니요. 합금 B-3은 폭기되지 않은 염산과 같은 순수 환원 환경을 위해 고유하게 제조되었습니다. 질산이나 미량의 철 이온과 같은 산화제가 존재하면 보호 패시브 층이 파괴되고 빠르고 치명적인 균일 부식이 발생합니다.
Q3: PREN 값은 실제 애플리케이션에서 어떻게 성능을 정확하게 예측하나요?
A: PREN(피팅 저항 등가 수)은 국부적 내식성 순위를 매기는 데 사용되는 순전히 경험적 계산(%Cr + 3.3%Mo + 16%N)입니다. 초기 스크리닝에는 탁월하지만 작동 온도, 유체 속도 또는 시너지 화학 반응을 고려하지 않으므로 최종 검증을 위해 등식 부식 곡선이 필요합니다.
