공격적인 염화물 환경을 위한 유체 처리 시스템을 설계하는 엔지니어는 응력 부식 균열(SCC) 및 국부적인 피팅과 끊임없이 싸워야 합니다. 다음과 같은 재료를 지정할 때 인코넬 625 또는 하스텔로이 C-276, 기본 재료의 야금학적 무결성은 타협할 수 없습니다. 뛰어난 역량을 갖춘 니켈 합금 제조업체 중국은 단순한 비용 절감이 아닌 전략적 엔지니어링 결정이 되었습니다. 오늘날 석유화학 공정, 연도 가스 탈황 및 해양 석유 회수 분야의 중요한 응용 분야에서는 ASTM B446 또는 B574 표준을 엄격하게 준수해야 합니다. 미세한 입자 구조, 유해한 미량 원소의 정밀한 제어, 정확한 열-기계적 처리에 초점을 맞춰야 합니다. 28니켈은 몰리브덴이나 텅스텐 함량의 미세한 편차가 내공극률(PREN)을 크게 변화시켜 사워 가스 환경에서 치명적인 고장을 일으킬 수 있다는 사실을 잘 알고 있습니다. 첨단 생산 시설에서는 대규모 단조 과정에서 이 중요한 미세 구조 안정성을 정확히 어떻게 유지할 수 있을까요?
모든 고성능 초합금의 기초는 1차 용융 및 2차 정제 단계에 있습니다. 니켈 합금 제조업체인 중국이 용융물을 정제하는 방법을 이해하는 것은 장기적인 재료 거동을 예측하는 데 매우 중요합니다. 진공 유도 용해(VIM)와 전기 슬래그 재용해(ESR)가 표준 방식이지만, 진정한 차별화는 정밀한 탈황 및 탈산소 프로토콜에 있습니다. 최고의 니켈 합금 제조업체인 중국은 황, 인, 납과 같은 부랑자 원소를 완화하는 데 중점을 두고 있습니다. 이러한 원소들은 100만 분의 1 수준에서도 응고 과정에서 입자 경계로 분리됩니다. 이러한 분리는 열간 가공성을 심각하게 저하시키고 고응력 조건에서 입자 간 부식을 가속화합니다.

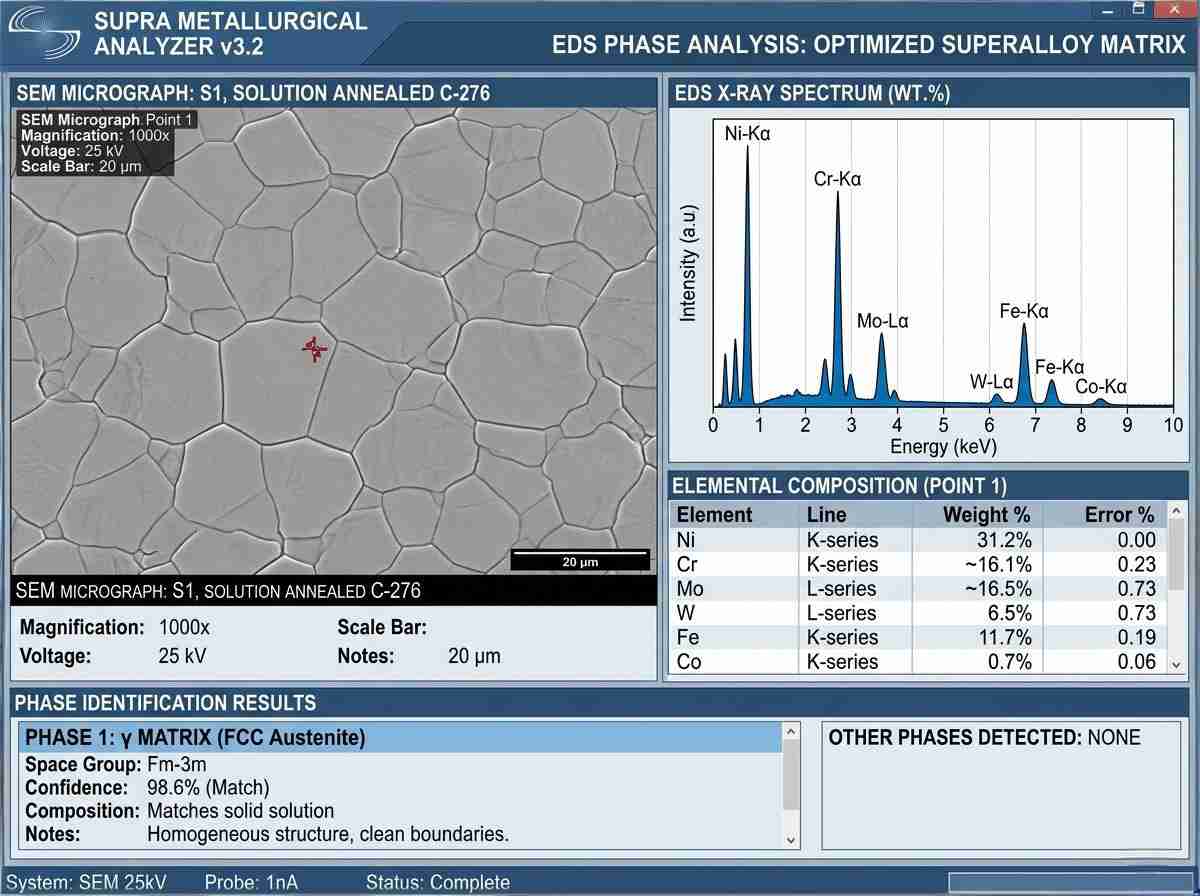

합금 C-276(UNS N10276)의 생산 야금을 생각해 보세요. 철 및 염화구리와 같은 강력한 산화제를 포함한 광범위한 화학 공정 환경에 대한 탁월한 내성을 유지하려면 크롬, 몰리브덴 및 텅스텐 비율을 좁은 허용 오차 범위 내에서 엄격하게 제어해야 합니다. 탄소와 실리콘 분율은 후속 자동 용접 작업 중에 입자 경계 탄화물의 침전을 최소화하기 위해 매우 낮게 유지되어야 합니다. 이러한 야금학적 정밀도는 열 영향 구역(HAZ)이 국부적인 부식 시작 지점이 되는 것을 방지합니다.
| 합금 원소 | ASTM N10276 요구 사항 | 28니켈 엄격한 목표 | 미세 구조 성능에 미치는 영향 |
| 탄소(C) | 0.010% 최대 | ≤ 0.005% | 용접 중 HAZ에서 크롬 카바이드 침전을 방지합니다. |
| 실리콘(Si) | 0.08% 최대 | ≤ 0.04% | 해로운 금속 간 상 형성에 대한 민감성을 줄입니다. |
| 유황(S) | 0.030% 최대 | ≤ 0.005% | 고온 연성을 향상하고 입자 간 취성을 제거합니다. |
| 몰리브덴(Mo) | 15.0 - 17.0% | 16.0 - 16.5% | 피팅 및 틈새 부식에 대한 저항력을 극대화하기 위해 PREN을 최적화합니다. |
용융 이후에는 후속 단조 및 열처리 사이클이 최종 기계적 특성과 상 안정성을 결정합니다. 정교한 니켈 합금 제조업체인 중국은 첨단 열역학 시뮬레이션을 활용하여 정확한 단조 온도와 변형률을 결정합니다. 니켈 기반 초합금은 열간 가공 창이 좁습니다. 단조 온도가 재결정 임계값 이하로 떨어지면 대규모 전위가 축적되어 내부 균열에 대한 취약성이 증가합니다. 반대로 과도한 열은 심한 입자 거칠기를 유발하여 주변 항복 강도와 고온 피로 수명을 모두 저하시킵니다.

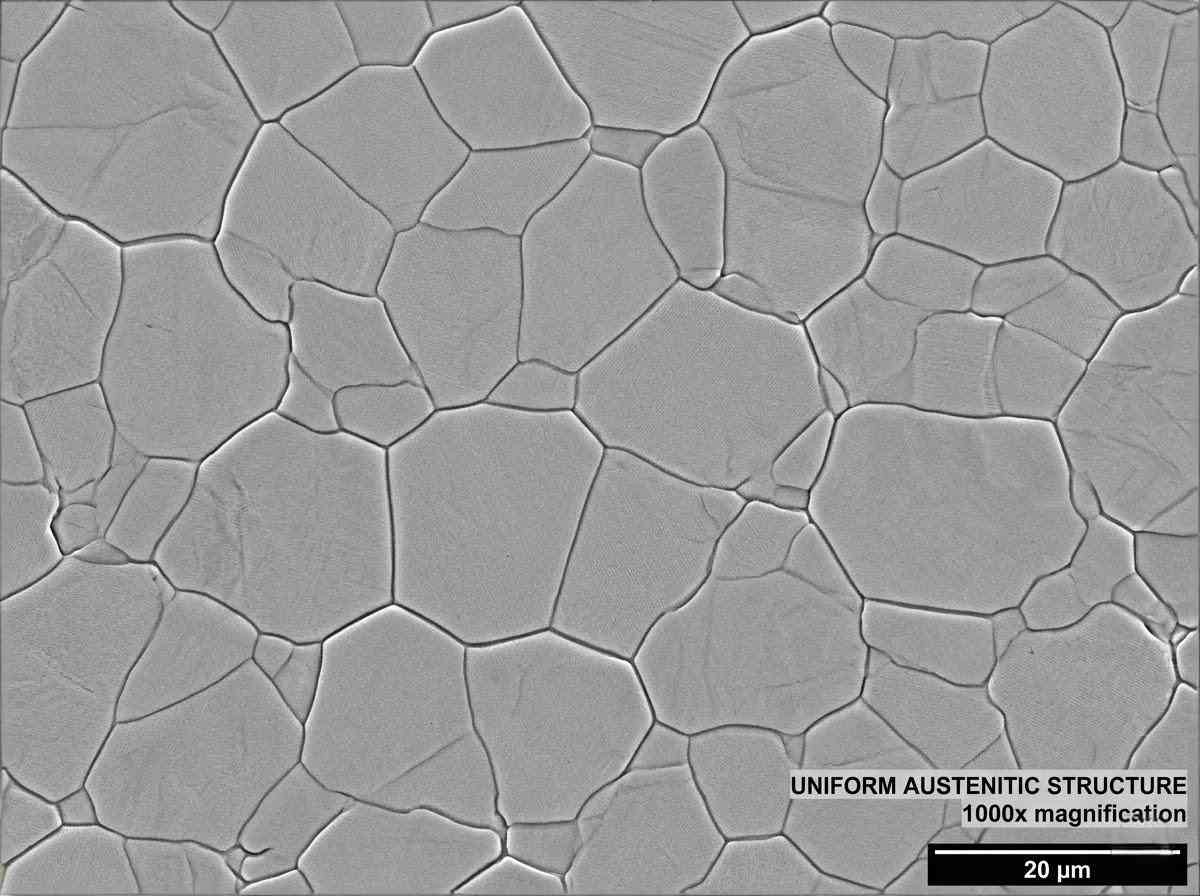

용액 어닐링은 단상 오스테나이트 구조를 보장하기 위해 매우 빠른 담금질로 실행되어야 합니다. 감응 온도 범위(일반적으로 600°C~900°C)에서 냉각을 지연시키면 Mu 상 또는 위상적으로 밀집된(TCP) 상이 침전될 수 있습니다. 이러한 부서지기 쉬운 금속 간 화합물은 몰리브덴과 텅스텐과 같은 중요한 내식성 원소의 주변 매트릭스를 고갈시킵니다. 냉각 속도를 엄격하게 제어하는 것은 상업적으로 허용되는 제품과 수십 년 동안 혹독한 서비스를 위해 설계된 진정한 고장 방지 부품을 구분하는 요소입니다.
이 분야의 품질 보증은 기본적인 주변 인장 시험을 훨씬 뛰어넘습니다. 고압 용기 또는 해저 매니폴드를 설계하는 엔지니어에게 검증 가능한 내식성 데이터는 신뢰성의 절대적인 주요 지표입니다. 중국의 니켈 합금 제조업체를 평가할 때는 ASTM G28(입계 부식 감수성) 및 ASTM G48(피팅 및 틈새 부식)에 대한 파괴 테스트 프로토콜을 면밀히 검토해야 합니다.
예를 들어, 고온에서 ASTM G48 방법 C에 따라 합금 625(UNS N06625)를 테스트하면 거시적 분리 또는 부적절한 열처리가 빠르게 노출됩니다. 고품질의 균질 매트릭스는 염화철 용액에서 40°C를 초과하는 온도에서 제로 피팅을 나타냅니다. 또한 고온 인장 시험 및 응력 파열 데이터는 작동 크리프 조건에서 재료의 구조적 무결성에 대한 필수적인 확신을 제공합니다. 28니켈의 야금 엔지니어의 역할은 이러한 특정 진단 데이터 포인트를 해석하여 선택한 합금 등급이 대상 애플리케이션의 특정 열화 메커니즘과 정확하게 일치하는지 확인하는 것입니다.
가혹한 유체 환경에서의 재료 선택은 추측이나 가정이 개입될 여지가 없습니다. 중요 장비의 운영 주기는 원자재 생산 과정에서 달성한 미세 구조 순도와 상 안정성에 전적으로 달려 있습니다. 기술적으로 숙련된 니켈 합금 제조업체인 중국과 협력하면 부품 제작을 시작하기도 전에 복잡한 야금학적 문제를 체계적으로 해결할 수 있습니다. 28Nickel의 엔지니어링 팀은 고객의 특정 환경 파라미터, 작동 온도 및 응력 프로파일을 분석하여 최적의 합금 화학을 추천할 준비가 되어 있습니다. 다음 고응력 엔지니어링 애플리케이션에 필요한 정확한 재료 데이터를 확보하려면 지금 바로 당사의 야금 전문가에게 문의하세요.
관련 Q&A
Q: 중국 니켈 합금 제조업체는 고몰리브덴 합금에서 뮤상 침전을 어떻게 방지합니까?
A: 이를 방지하려면 용액 어닐링 온도(일반적으로 UNS N10276과 같은 합금의 경우 1120°C 이상)를 엄격하게 준수한 후 즉각적이고 신속한 물 냉각이 필요합니다. 이러한 급속 냉각은 해로운 위상 밀집(TCP) 상이 형성되는 임계 감응 범위에서 재료가 머무르는 것을 방지하여 깊은 연성 및 국소 내식성을 모두 보존합니다.
Q: 해저 니켈 합금 응용 분야에서 VIM-ESR 이중 용융 공정이 중요한 이유는 무엇인가요?
A: 중국의 한 니켈 합금 제조업체는 진공 유도 용해(VIM)를 사용하여 1차 화학을 제어하고 용존 대기 가스를 제거합니다. 후속 전기 슬래그 재용해(ESR)는 방향성 응고 및 정제 공정으로 비금속 개재물을 걸러내고 미세 분리를 최소화하는 역할을 합니다. 그 결과 수소 취화 및 염화물 응력 부식 균열에 저항하는 데 필수적인 고도로 균일한 결정 구조가 만들어집니다.
Q: 중국 니켈 합금 제조업체에서 UNS N06625를 지정할 때 어떤 특정 테스트를 요구해야 합니까?
A: 표준 ASTM B446 기계적 요구 사항 외에도 ASTM G28 방법 A를 지정하여 입계 부식에 대한 저항성을 확인하여 재료가 적절하게 용액 어닐링되었는지 확인합니다. 또한 ASTM E112에 따라 미세 구조 검사를 요청하면 기계적 피로 강도와 장기 크리프 저항의 균형을 완벽하게 맞추는 최적의 입자 크기(일반적으로 ASTM 4~7번)를 확인할 수 있습니다.
