니켈 합금의 기본 원가는 합금 원소의 종류와 농도가 원자재 투입 비용을 직접 결정하기 때문에 화학적 배합에서 시작됩니다. 순수 니켈(합금 200)이 기준이 되며, 가격은 LME 니켈 현물 가격과 밀접하게 연동됩니다. 그러나 대부분의 산업용 니켈 합금에는 고온 산화 저항성을 위한 크롬, 염화물이 풍부한 환경에서의 피팅 및 틈새 내식성을 위한 몰리브덴과 텅스텐, 입자 안정화 및 침전 경화를 위한 니오븀과 티타늄, 고온 강도를 위한 코발트 등 특정 특성을 향상시키기 위한 고가의 합금 원소가 포함되어 있습니다.
몰리브덴, 니오븀, 탄탈륨은 일반적으로 1차 니켈의 킬로그램당 가격의 2~5배에 달하며, 이러한 각 원소는 가격 변동이 심하고 종종 변동성이 큽니다. 예를 들어, 몰리브덴 함량이 1wt% 증가하면 니켈 합금의 원재료 비용이 3-5% 상승할 수 있으며, 이는 Alloy 400(65% Ni, 31% Cu, 0% Mo)과 같은 범용 합금과 Alloy C276(57% Ni, 16% Mo, 16% Cr) 같은 고성능 부식 방지 합금 간의 상당한 가격 차이를 설명하는 역학 관계를 설명합니다.
원자재 투입량 외에도 산업 사양을 충족하는 데 필요한 제조 워크플로우가 니켈 합금 소재 가격을 결정하는 주요 요인입니다. 중요 애플리케이션용 니켈 합금은 표준 공기 용융으로는 생산할 수 없으며, 가스 오염(산소, 질소, 수소)을 최소화하고 티타늄 및 알루미늄과 같은 반응성 합금 원소의 산화를 방지하기 위해 진공 유도 용융(VIM)이 필요합니다.
항공우주 및 원자력 부품과 같이 더욱 까다로운 응용 분야에서는 입자 구조를 개선하고 분리를 줄이기 위한 전기 슬래그 재용융(ESR)과 매우 낮은 내포물 수준과 균일한 기계적 특성을 달성하기 위한 진공 아크 재용융(VAR) 등 2차 용융 공정이 필수적입니다. 삼중 용융(VIM+ESR+VAR) 공정은 단일 VIM 용융에 비해 생산 수율을 15~20% 감소시키는 동시에 제조 비용을 30~40% 추가하여 최종 가격 상승으로 직결될 수 있습니다.
열간 및 냉간 가공, 정밀 압연, 엄격한 치수 공차에 따른 드로잉 등의 추가 가공 단계는 비용에 더 큰 영향을 미칩니다. 예를 들어 벽 두께 공차가 ±5%인 이음매 없는 니켈 합금 튜브는 여러 번의 냉간 인발 공정과 중간 어닐링이 필요하므로 표준 ±10% 공차의 튜브에 비해 생산 시간과 비용이 25~30% 증가합니다.
특정 애플리케이션에 지정된 성능 및 규정 준수 요건은 니켈 합금 소재 가격의 또 다른 중요한 동인입니다. 모든 니켈 합금은 ASTM, ASME, API와 같은 기관에서 정한 산업 표준을 충족해야 하지만, 더 엄격한 애플리케이션별 요구 사항은 추가 테스트와 품질 관리를 통해 상당한 비용을 추가합니다.
예를 들어, 사워 오일 및 가스 환경에서 사용되는 니켈 합금(NACE MR0175/ISO 15156)은 ASTM G39 및 ASTM G193 표준에 따라 황화물 응력 균열(SSC) 및 수소 유도 균열(HIC) 테스트를 의무적으로 받아야 합니다. 이러한 테스트는 전문 실험실 장비, 연장된 테스트 기간(HIC 테스트의 경우 최대 30일), 엄격한 결과 문서화가 필요하기 때문에 재료비에 15-25%가 추가될 수 있습니다.
마찬가지로 극저온용 소재는 -196°C의 낮은 온도에서 샤르피 V-노치 충격 테스트를 통해 파단 인성을 검증해야 하며, 항공우주 부품은 초음파 테스트(UT), 액체 침투 테스트(PT), 방사선 촬영 테스트(RT) 등 비파괴 검사(NDT)를 통해 표면 아래 내포물 및 결함을 감지해야 합니다. AMS 사양에 따른 100% NDT 범위는 생산 수율을 10~15% 감소시키고 최종 재료 가격에 20~30%를 추가할 수 있습니다.

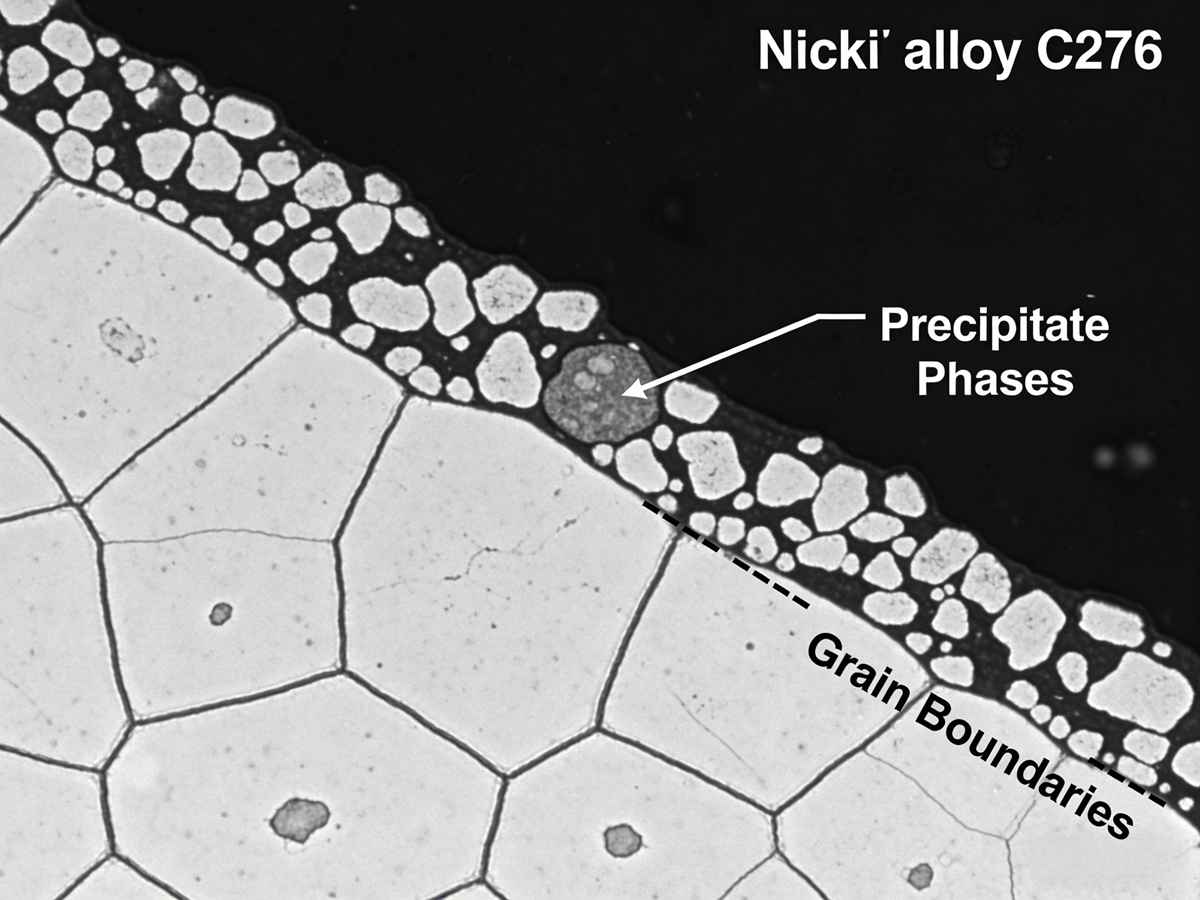

표면 수준의 가격 비교에서 종종 간과되는 것은 고성능 니켈 합금에 필요한 미세 구조 제어 수준이며, 이는 재료 성능과 최종 가격 모두에 직접적인 영향을 미칩니다. 예를 들어, 입자 크기 제어는 높은 피로 강도 또는 균일한 기계적 특성이 필요한 응용 분야에 매우 중요합니다. 미세 입자 니켈 합금(ASTM 입자 크기 5 이하)은 제어 열간 가공 및 재결정화 어닐링을 포함한 정밀한 열기계 가공이 필요하므로 표준 굵은 입자 소재에 비해 가공 비용이 10~20% 추가됩니다.
합금 718 및 합금 725와 같은 침전 경화(PH) 니켈 합금의 경우, 강화 침전물 상(γ” 및 γ’ 상)을 제어하려면 950-1050°C에서 용액 어닐링, 급속 담금질, 중간 온도에서 이중 또는 삼중 노화 경화를 포함한 다단계 열처리 사이클을 엄격하게 준수해야 합니다. 열처리 온도에서 10°C 정도의 편차만 있어도 불완전한 침전이 발생하고 기계적 특성 요건을 충족하지 못해 높은 불량률과 생산 비용 증가로 이어져 최종 니켈 합금 소재 가격에 반영될 수 있습니다.
항공우주, 원자력, 제약 등 규제 대상 산업에 대한 재료 인증도 상당한 비용을 추가합니다. 이러한 산업에서는 용융물에서 완제품까지 완전한 재료 추적성은 물론, 제조 시설과 공정이 항공우주용 AS9100과 같은 표준에 부합하는 자격을 갖춰야 합니다. 이러한 인증과 관련된 관리 및 품질 관리 오버헤드는 이러한 애플리케이션의 재료 가격에 포함되어 있습니다.
설계 엔지니어, 재료 지정자, 프로젝트 관리자는 니켈 합금 재료 가격의 기술적 동인을 이해하는 것이 재료 성능, 장기 신뢰성, 프로젝트 예산 제약의 균형을 맞추는 정보에 입각한 결정을 내리는 데 매우 중요합니다. 킬로그램당 표면 가격이 가장 먼저 비교 대상이 되는 경우가 많지만, 니켈 합금의 기본 화학, 제조 및 성능 특성이 궁극적으로 특정 용도에 대한 진정한 가치를 결정합니다. 20년 이상의 업계 경험을 보유한 당사의 니켈 합금 소재 엔지니어 팀은 맞춤형 소재 분석, 성능 검증 및 애플리케이션별 사양 지원을 제공하여 소재 선택을 최적화할 수 있도록 도와드립니다.
Q1: 몰리브덴 함량은 니켈 합금 소재 가격에 어떤 영향을 미치나요?
A1: 몰리브덴은 고가의 합금 원소로 염화물이 풍부하고 화학 물질이 환원되는 환경에서 탁월한 내공 및 틈새 내식성을 제공합니다. 몰리브덴은 일반적으로 1차 니켈에 비해 킬로그램당 가격이 2~4배 높기 때문에 몰리브덴 함량이 1톤 증가할 때마다 원재료 투입 비용이 3~51톤 증가합니다. 또한 고몰리브덴 합금은 원소 분리와 이차상 형성을 방지하기 위해 더 엄격한 진공 용융 공정이 필요하므로 제조 비용이 더욱 증가합니다. 그렇기 때문에 C276(15-17% Mo)과 같은 합금은 Alloy 600과 같은 몰리브덴이 없는 합금보다 60-70% 더 높은 가격을 형성합니다.
Q2: 항공우주 등급의 니켈 합금 소재가 상업용 등급보다 가격이 높은 이유는 무엇인가요?
A2: 항공우주 등급 니켈 합금은 상용 등급 소재보다 훨씬 더 엄격한 제조 및 테스트 요건이 필요하며, 이는 곧 비용 상승으로 이어집니다. 대부분의 항공우주 사양은 초저가스 함량(산소 <20ppm), 비금속 개재물 최소화, 균일한 입자 구조를 달성하기 위해 3중 용융(VIM+ESR+VAR)을 의무화하고 있습니다. 이 공정을 통해 생산 수율은 15~20% 감소하는 반면 제조 비용은 30~40% 추가됩니다. 또한 항공우주 등급 소재는 AMS 표준에 따른 100% 비파괴 검사, 전체 배치 추적성, AS9100 품질 관리 시스템 준수가 필요하며, 이 모든 것이 간접비를 추가하고 최종 가격에 반영됩니다.
Q3: 열처리 사양이 니켈 합금 소재 가격에 어떤 영향을 미치나요?
A3: 열처리는 니켈 합금의 기계적 특성과 미세 구조를 정의하는 중요한 공정입니다.
custom 또는 엄격한 열처리 사양은 재료 가격을 직접적으로 상승시킵니다. 내식성 합금을 위한 표준 용액 어닐링은 한 번의 고온 유지 및 담금질을 포함하지만, Alloy 718과 같은 침전 경화 합금은 정밀한 온도 제어(±5°C)와 긴 유지 시간을 갖춘 다단계 시효 경화 사이클이 필요합니다. 이중 노화 경화 사이클은 에너지 사용량 증가, 용광로 사용 시간 연장, 온도 편차로 인한 스크랩 위험 증가로 인해 표준 용액 어닐에 비해 공정 비용이 25~35% 증가할 수 있습니다. 내마모성 향상을 위한 극저온 처리는 처리 비용을 15-20% 추가할 수 있습니다.
