해저 타이백, 사워 가스정 또는 항공 우주 터빈 배기 장치에 사용되는 재료를 지정하는 엔지니어는 엄격한 고장 허용 오차에 직면해 있습니다. 피팅, 틈새 부식 또는 수소 취성이 시스템 무결성을 위협하는 경우, 엄격한 니켈 합금 성능 비교 은 단순한 선호도가 아니라 구조적 필수 요소입니다. 올바른 소재는 수백만 달러에 달하는 인프라의 수명을 결정합니다. 오늘은 업계에서 가장 많이 사용되는 두 가지 초합금의 야금학적 차이점을 자세히 살펴보겠습니다: 합금 625(UNS N06625)와 합금 718(UNS N07718)입니다. 두 합금 모두 뛰어난 기본 특성을 제공하지만 강화 메커니즘, 화학 매트릭스 및 열 한계에 따라 최종 사용 프로파일이 완전히 달라집니다. 이러한 미세한 차이를 이해하는 것은 혹독한 서비스 환경에서 치명적인 장애를 완화하는 데 필수적입니다.
니켈 합금 성능 비교의 기준: 화학
화학 성분 기준은 금속 매트릭스의 환경 생존 가능성을 결정합니다. 실행 시 니켈 합금 성능 비교 부식성이 강한 환경의 경우 내공극성 등가수(PREN)는 빠르고 정량화할 수 있는 지표를 제공합니다. 합금 625는 합금 718(2.8-3.3%)에 비해 훨씬 높은 몰리브덴(8.0-10.0%)을 함유하고 있습니다. 625의 이러한 높은 Mo 함량은 국부적 공격, 특히 염화물에 의한 피팅 및 해수 응용 분야의 틈새 부식에 대한 저항성을 크게 향상시킵니다.
또한 합금 625는 염화물 응력 부식 균열(CSCC)에 대해 거의 완전한 내성을 나타냅니다. 결과적으로, 직접적인 니켈 합금 성능 비교 공격적인 습식 가스, NACE MR0175 준수 또는 해양 침수에 초점을 맞춘 Alloy 625는 뚜렷하고 측정 가능한 이점을 보여줍니다. 그러나 야금학은 본질적으로 트레이드 오프의 게임이며, 뛰어난 내식성을 위해서는 저온에서 기계적 강도를 낮추는 타협이 필요한 경우가 많습니다.
| 속성 / 요소 | 합금 625(UNS N06625) | 합금 718(UNS N07718) |
| 니켈(Ni) % | 58.0분 | 50.0 - 55.0 |
| 크롬(Cr) % | 20.0 - 23.0 | 17.0 - 21.0 |
| 몰리브덴(Mo) % | 8.0 - 10.0 | 2.8 - 3.3 |
| 니오븀(Nb) % | 3.15 - 4.15 | 4.75 - 5.50 |
| 철(Fe) % | 최대 5.0 | 잔액 |
| 강화 | 고체 솔루션 강화 | 강수량 경화 |
| 0.2% 항복 강도 | ~60 ksi / 414 MPa (어닐링) | >120ksi/827MPa(노화) |
| 최대 서비스 온도 | 815°C(1500°F) | 650°C(1200°F) |
기계식 니켈 합금 성능 비교

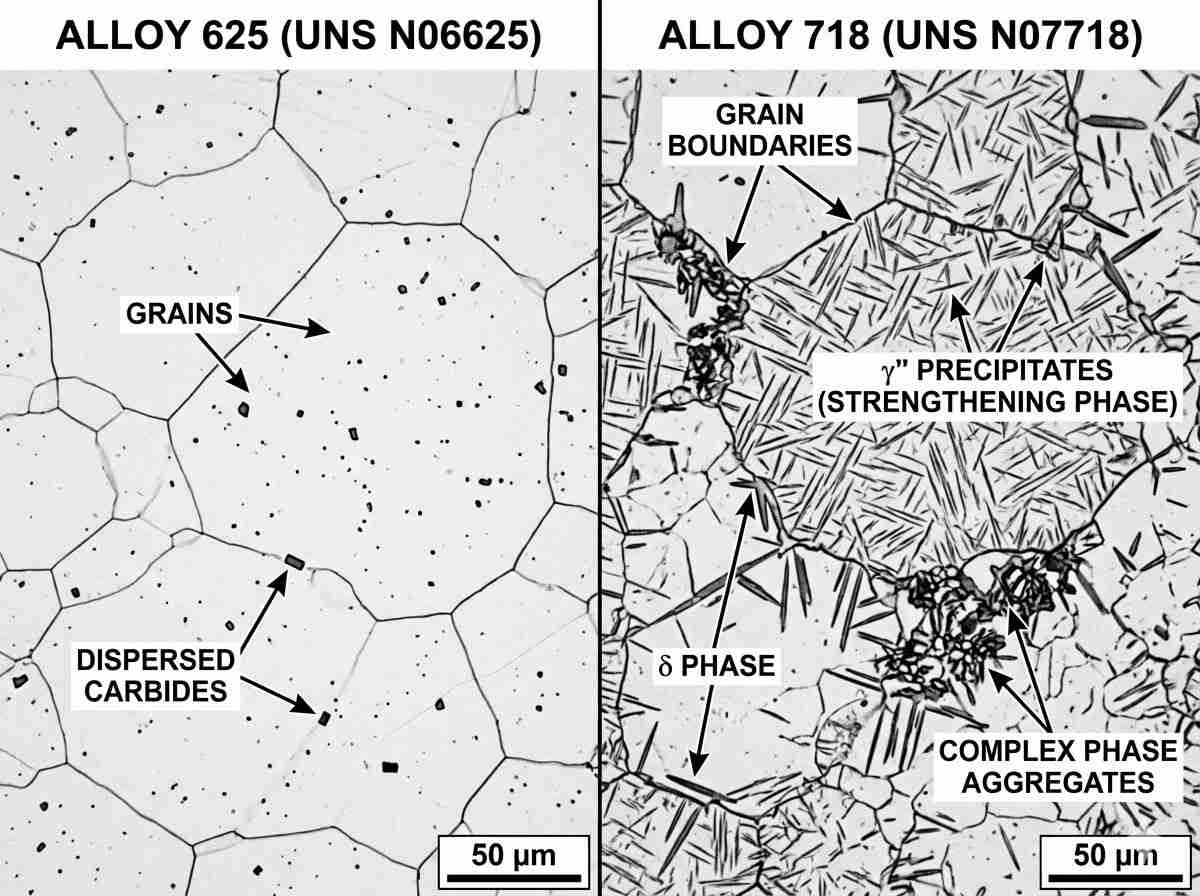

합금 718은 티타늄 및 알루미늄과 결합된 고농도의 니오븀 + 탄탈륨으로 낮은 몰리브덴을 보완합니다. 이 특별한 합금 설계 덕분에 감마 이중 프라임() 단계입니다, , 를 생성합니다. 신체 중심 사각형 격자의 위상은 주변 니켈 매트릭스에 심한 변형을 유도하여 전위 이동을 차단합니다. 따라서 기계적 니켈 합금 성능 비교 상온에서 중간 온도에서 합금 718을 크게 선호합니다. 강수 경화 조건에서 120ksi(827MPa)를 초과하는 항복 강도를 쉽게 달성하여 다운홀 툴링 및 고압 밸브 스템에 막대한 하중 지지력을 제공합니다.

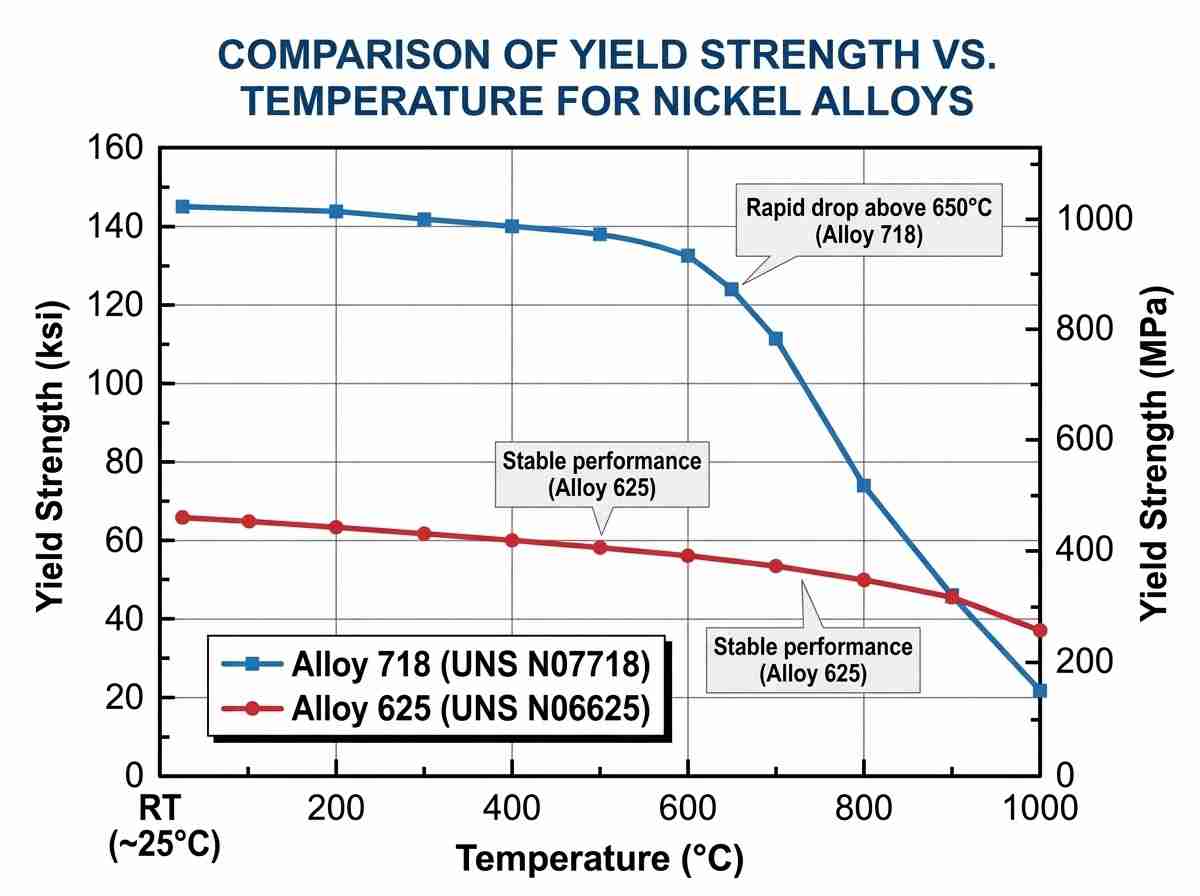

그러나 위상 안정성은 온도에 따라 크게 달라집니다. 고온 인장 데이터와 위상 변환 동역학을 평가하는 것은 모든 니켈 합금 성능 비교. . 상은 준안정적입니다. 650°C(1200°F) 이상의 온도에 장시간 노출되면 과노화가 시작되어 안정적인 사방정계 델타() 단계로 변환됩니다. 이러한 변형은 항복 강도와 노치 연성을 급격히 떨어뜨립니다. 반대로 합금 625는 몰리브덴과 니오븀이 제공하는 고용체 경화에서 강도를 얻습니다. 기본 특성을 위해 침전 경화에 의존하지 않기 때문에 갑작스러운 상 취화 현상 없이 최대 815°C(1500°F)까지 안정적인 크리프 및 파열 강도를 유지합니다.
결론은 다음과 같습니다. 니켈 합금 성능 비교, 를 선택하는 것은 전적으로 애플리케이션의 주요 고장 메커니즘에 달려 있습니다. 극심한 염화물 응력에 의한 부식 균열, 국부적인 피팅 및 고온 크리프가 주요 관심사라면 합금 625가 우수한 야금학적 선택입니다. 650°C 이하의 환경에서 항복 강도와 피로 저항성을 극대화하는 것이 가장 중요하다면 Alloy 718이 탁월한 구조적 무결성을 제공합니다. 올바른 야금 소재를 선택하려면 기본 데이터시트를 훨씬 뛰어넘어 환경 변수를 정밀하게 분석해야 합니다. 피로 수명 평가, 특정 NACE 환경 테스트 데이터 또는 다음 프로젝트를 위한 복잡한 야금 선택에 도움이 필요한 경우 28Nickel의 엔지니어링 팀에 문의하여 전문 기술 지원을 받으십시오.
관련 Q&A
Q: 니켈 합금 성능 비교에서 PREN이 중요한 이유는 무엇인가요? A: PREN(피팅 저항 등가 번호)은 크롬, 몰리브덴 및 질소 함량을 기반으로 합금의 국부적 피팅에 대한 저항성을 수학적으로 추정합니다. 이는 해저 인프라나 사워 가스정과 같이 염화물이 풍부한 환경에서 성능을 비교할 때 필수적인 지표로, 국부적인 피팅이 종종 치명적인 피로 고장을 유발합니다.
질문: 강화 메커니즘은 니켈 합금 성능 비교에 어떤 영향을 미치나요? A: 고용체 강화 합금(예: Alloy 625)은 결정 격자를 왜곡하는 큰 원자에 의존하여 매우 안정적인 고온 성능과 우수한 연성을 제공합니다. 강수량 강화 합금(예: Alloy 718)은 미세한 금속 간 침전물을 사용합니다( 그리고 )를 사용하여 전위 이동을 차단하여 수율 강도를 크게 높이지만 엄격한 최대 작동 온도 제한을 적용합니다.
Q: 700°C 이상의 연속 환경에서 니켈 합금 성능 비교를 수행할 때 어떤 등급이 선호되나요? A: 합금 625는 일반적으로 700°C 이상에서 선호됩니다. 합금 718은 650°C(1200°F) 이상에서 야금학적 상 변환을 경험하는데, 이때 강화 침전물이 취성 델타 상으로 전환되어 기계적 특성이 심각하게 저하됩니다. 합금 625는 훨씬 더 높은 온도에서도 안정적인 크리프 파열 특성을 유지합니다.
