최신 터빈 엔진과 배기 어셈블리의 극한 작동 환경은 야금학적 불일치가 발생할 여지가 전혀 없습니다. 터빈 블레이드와 컴프레서 디스크가 엄청난 원심 부하에서 980°C가 넘는 온도에서 작동하는 경우, 기본 재료가 고장 범위를 결정합니다. 따라서 신뢰할 수 있는 니켈 합금 공급업체 는 단순한 일상적인 공급망 작업이 아니라 중요한 엔지니어링 결정입니다. 치명적인 저주기 피로(LCF) 또는 응력 파열 고장을 방지하기 위해 엔지니어는 기본 인증을 넘어 공급업체가 미세 구조 제어, 용융 관행 및 상 침전에 대한 깊은 이해를 갖추고 있는지 살펴봐야 합니다.
고급 용융 관행의 중요한 역할
고온 초합금의 기계적 무결성은 용융에서 시작됩니다. 티타늄 및 알루미늄과 같은 합금 원소의 반응성 때문에 표준 공기 용융은 항공우주 표준에 근본적으로 부적합합니다. 항공우주 부품용 니켈 합금 공급업체를 평가할 때 첫 번째 기술 감사는 잉곳 용융 순서에 초점을 맞춰야 합니다.
718, 와스팔로이, 르네 41과 같은 합금의 경우 이중 또는 삼중 용융 공정이 필수입니다. 진공 유도 용해(VIM)는 기본 화학을 제어하고 심각한 입자 경계 취성을 유발하는 휘발성 트램프 원소(납, 비스무트, 은 등)를 증발시키기 위해 1차 용해로 사용됩니다. VIM에 이어 진공 아크 재용해(VAR) 또는 전기 슬래그 재용해(ESR)가 고방향성 응고 구조를 촉진하기 위해 사용됩니다. 이 2차 단계는 거시적 분리를 최소화하고 합금의 파단 인성 및 인장 연성에 해로운 취성 레브 단계의 형성을 완화합니다. 숙련된 항공우주용 니켈 합금 공급업체는 용융 속도 및 냉각 구배에 대한 엄격한 파라미터를 보유하여 결과 빌릿의 구조적 균질성을 보장합니다.
화학 성분 및 위상 제어
합금 원소의 정확한 균형이 소재의 고온 성능을 결정합니다. 침전 경화 초합금에서 강화 단계(주로 감마 프라임(Ni3(Al,Ti))과 감마 이중 프라임(Ni3Nb)의 부피 비율과 형태는 밀에서 제공하는 초기 화학 성분에 매우 민감하게 반응합니다.

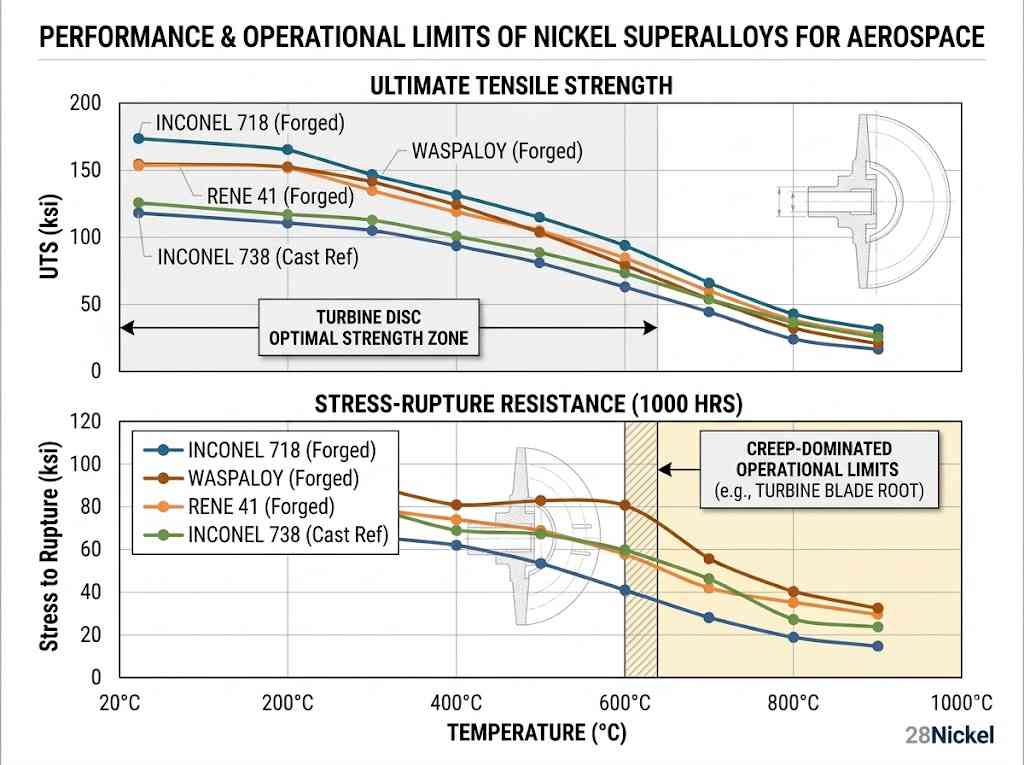

| 초합금 등급 | Ni (%) | Cr (%) | 주요 강화 요소 | 중요 항공 우주 애플리케이션 | 최대 작동 온도 |
| 합금 718 | 50.0 - 55.0 | 17.0 - 21.0 | Nb(5.0%), Mo(3.0%), Ti, Al | 컴프레서 디스크, 고정자 | 650°C |
| 와스팔로이 | 잔액 | 18.0 - 21.0 | Co(13.5%), Mo(4.3%), Ti, Al | 터빈 블레이드, 샤프트 | 870°C |
| Alloy X-750 | 70.0분 | 14.0 - 17.0 | Ti(2.5%), Al(0.7%), Nb | 로켓 엔진 추진 챔버 | 815°C |
| Rene 41 | 잔액 | 18.0 - 20.0 | Co(11.0%), Mo(10.0%), Ti, Al | 애프터버너 부품, 배기 | 900°C |
미세 구조 균질성 및 입자 크기 관리
화학 성분이 정확하더라도 열-기계 가공(TMP) 경로에 따라 최종 입자 구조가 결정됩니다. 항공우주 프로젝트를 위해 니켈 합금 공급업체와 소통할 때는 ASTM 입자 크기에 관한 사양이 가장 중요합니다.
심한 크리프 조건(고온에서 응력 하에서 시간에 따른 변형)에 노출되는 부품의 경우 일반적으로 입자 경계 미끄러짐을 줄이기 위해 더 거친 입자 구조(예: ASTM 3-5)가 선호됩니다. 반대로 고주기 피로(HCF) 및 인장 강도에 의해 제한되는 부품에는 훨씬 더 미세한 입자 구조(예: ASTM 8 이하)가 필요합니다.

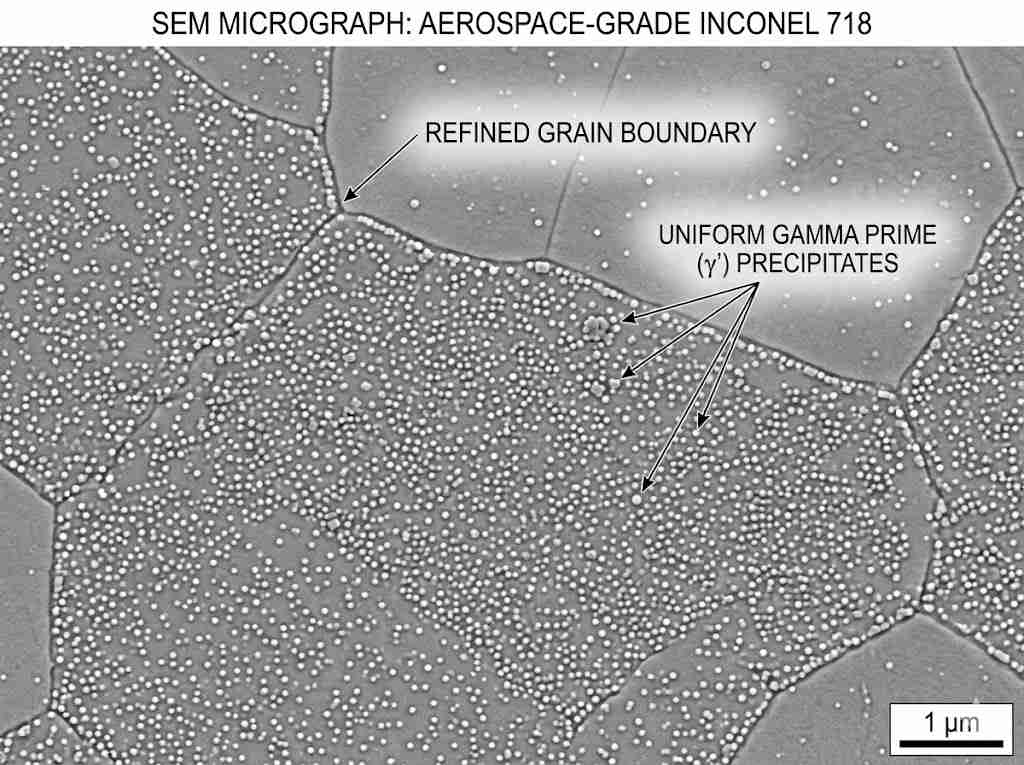

또한 합금 718의 델타상(사방정계 결정 구조의 Ni3Nb) 제어는 공급업체의 역량을 입증하는 증거입니다. 과도한 델타상은 니오븀 매트릭스를 고갈시키고 강도를 감소시키지만, 단조 시 입자 성장을 고정하고 노치 취성을 방지하려면 입자 경계에서 바늘 모양의 델타상 침전을 세심하게 제어하는 것이 필수적입니다. 항공우주용 니켈 합금 공급업체가 상세한 시간-온도 변환(TTT) 데이터 또는 엄격한 균질화 주기에 대한 증거를 제공할 수 없는 경우 미세 구조 밴딩과 그에 따른 사용 중 고장의 위험이 기하급수적으로 증가합니다.
엔지니어링 정렬 및 재료 검증
궁극적으로 제트 엔진과 우주 발사체에 선택되는 소재는 현재 야금 과학의 절대적인 한계를 나타냅니다. 이러한 소재를 확보하려면 설계 엔지니어와 공급처의 야금 전문가 간의 협력적인 접근 방식이 필요합니다. 이는 공장이 여러 열에 걸쳐 정확한 단조 감소와 열처리 반응을 일관되게 재현할 수 있는지 검증하는 것입니다.
28Nickel의 엔지니어링 팀은 이러한 초합금의 검증이 복잡하다는 것을 잘 알고 있습니다. 당사는 내포물 분석, 미량 원소 한계 모니터링, 상 안정성 보장 등 야금 과학에 중점을 두어 엔지니어링 팀이 절대적인 확신을 가지고 설계할 수 있도록 지원합니다. 현재 고응력 고온 응용 분야를 위한 소재를 평가하고 있다면 기술적 엄격성에 중점을 둔 항공우주용 니켈 합금 전문 공급업체에 문의하는 것이 부품 신뢰성을 향한 첫걸음입니다. 당사의 소재 엔지니어링 팀과 연락하여 특정 합금 선택, AMS 사양의 뉘앙스, 그리고 다음과 같은 사항에 대해 논의하십시오. custom 구조적 요구 사항.
관련 Q&A
Q: 항공우주 등급 합금 718에 진공 아크 재용융(VAR)이 중요한 이유는 무엇인가요?
A: VAR은 잉곳의 응고 구조를 제어하는 데 필수적입니다. 니오븀 및 몰리브덴과 같은 무거운 원소의 매크로 분리를 최소화하여 중요한 항공우주 단조품에서 조기 피로 균열을 일으킬 수 있는 유해한 Laves 단계의 형성을 크게 줄입니다.
Q: 미량 원소는 터빈 엔진의 니켈 초합금 성능에 어떤 영향을 미치나요?
A: 유황, 인, 납, 비스무트와 같은 미량 원소는 백만 분의 1(ppm) 수준에서도 입자 경계로 분리됩니다. 엔진 온도가 높아지면 이러한 원소는 경계의 응집 강도를 낮추어 심각한 취성을 유발하고 응력 파열 수명을 급격히 감소시킵니다.
Q: 항공우주용 니켈 합금의 입자 크기를 제어하는 데 있어 델타상의 역할은 무엇인가요?
A: 다음과 같은 합금의 경우 인코넬 718, 델타상은 입자 경계에서 침전됩니다. 열기계 가공 중에 올바르게 침전되면 고온 단조 시 과도한 입자 성장을 제한하는 고정 메커니즘으로 작용하여 높은 인장 및 피로 강도에 필요한 미세 입자 구조를 보장합니다.
