가혹한 수성 환경과 높은 온도에서 작동하는 튜브형 부품은 지속적인 야금학적 스트레스에 직면합니다. 염화물은 응력 부식 균열(SCC)을 유발하고 산성 스트림은 균일한 용해를 가속화합니다. 이러한 운영상의 위험을 평가할 때 재료 공급원의 역할이 중요해집니다. 올바른 선택 니켈 합금 공급업체 열교환기용 애플리케이션에 적용하는 것은 단순한 공급망 결정이 아니라 근본적인 엔지니어링 필수 요소입니다. 재료 무결성은 전체 처리 장치의 평균 고장 간격(MTBF)을 결정하므로 합금 화학 및 미세 구조 안정성에 대한 엄격한 주의가 필요합니다.
부식성 시스템의 열교환기를 위한 니켈 합금 분석

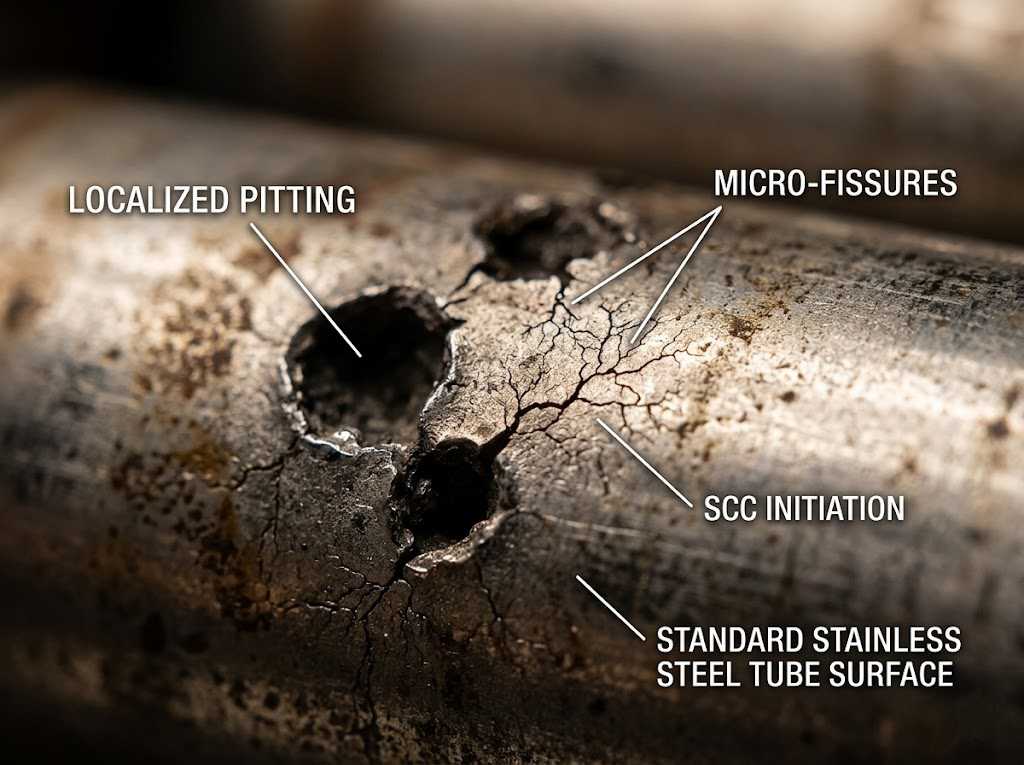

열 시스템은 냉각 매체로 염수 또는 고농도 화학 용매를 사용하는 경우가 많습니다. 표준 오스테나이트 스테인리스강은 이러한 환경에서 국부적인 피팅 및 틈새 부식으로 인해 조기에 고장이 발생하는 경우가 많습니다. 유능한 열교환기용 니켈 합금 공급업체 네트워크는 피팅 저항 등가 수(PREN)를 완전히 이해해야 합니다.
PREN은 공식을 사용하여 계산합니다:
유체에 60°C를 초과하는 온도에서 높은 염화물 농도가 포함된 경우 일반적으로 PREN > 40이 요구됩니다. 예를 들어 합금 C-276을 평가하면 몰리브덴(15% ~ 17%)과 텅스텐(3% ~ 4.5%)이 많이 합금된 구성이 드러나 PREN이 45 이상으로 높아집니다. 이 야금학적 배합은 정체 구역에서 양극 피트의 확산을 적극적으로 제한합니다. 또한 연속 열 순환 중 상 안정성을 평가해야 합니다. 시그마 또는 뮤 상과 같은 해로운 금속 간 상이 침전되면 튜브 벽이 심각하게 취화될 수 있습니다. 기술적으로 숙련된 파트너와 협력 열교환기용 니켈 합금 공급업체 빌드는 원재료가 적절한 용액 어닐링과 빠른 담금질을 거쳐 원하는 고체 용액 매트릭스를 제자리에 고정하도록 보장합니다.
| 합금 등급 | 유엔 지정 | 니켈(Ni) % | 크롬(Cr) % | 몰리브덴(Mo) % | 일반적인 PREN | 애플리케이션 환경 |
| 합금 400 | N04400 | 63.0분 | – | – | N/A | 불화수소산, 해양 환경 |
| 합금 825 | N08825 | 38.0 - 46.0 | 19.5 - 23.5 | 2.5 - 3.5 | ~31 | 황산, 인산 |
| 합금 625 | N06625 | 58.0분 | 20.0 - 23.0 | 8.0 - 10.0 | ~45 | 고온 산화, 바닷물 |
| 합금 C-276 | N10276 | 잔액 | 14.5 - 16.5 | 15.0 - 17.0 | > 45 | 심한 염화물, 습식 염소 가스 |
비파괴 검사 및 열교환기 니켈 합금 공차
튜브형 제품의 내부 무결성을 검증하는 것은 합금 화학만큼이나 중요합니다. 엄격한 열교환기용 니켈 합금 공급업체 애플리케이션은 기술 승인 전에 포괄적인 비파괴 검사(NDE)를 의무화합니다. 미세 다공성, 내포물 클러스터 또는 미묘한 드로잉 결함은 피로 파괴의 시작점으로 작용합니다. 표준 프로토콜에는 와전류 검사(ECT)와 초음파 검사(UT)가 모두 포함됩니다. ECT는 열교환 공정의 열 효율에 직접적인 영향을 미치는 표면 근처 이상과 벽 두께의 변화를 식별하는 데 매우 효과적입니다. 이러한 수준의 금속학적 조사는 진정한 의미의 열교환기용 니켈 합금 공급업체 제작.
결함 검출 외에도 열 응력 하에서의 치수 안정성은 매우 중요한 요소입니다. 서로 다른 합금이 서로 용접될 때 열팽창 계수(CTE)의 불균형으로 인해 엄청난 전단 응력이 발생합니다. 노련한 열교환기용 니켈 합금 공급업체 제조는 특정 작동 온도 구배에 걸쳐 정확한 CTE 데이터를 제공합니다. 또한 기계적 특성에 따라 ASME BPVC 섹션 VIII에 따라 허용되는 최소 벽 두께가 결정됩니다. 튜브 동심도의 편차는 국부적인 핫스팟을 생성할 수 있다는 것을 알고 있습니다. 따라서 지식이 풍부한 열교환기용 니켈 합금 공급업체 소재는 튜브가 엄격한 ASTM B163 사양을 충족하여 최적의 열전달 계수를 보장합니다.
열처리 장비를 최적화하려면 엄격한 야금학적 접근 방식이 필요합니다. 응력 부식 균열 완화부터 열 전달을 위한 치수 정밀도 보장에 이르기까지 모재의 무결성은 타협할 수 없는 요소입니다. 28니켈의 엔지니어링 팀은 첨단 고성능 소재의 미세 구조적 특성과 성능 지표에 중점을 두고 있습니다. 신뢰할 수 있는 열교환기용 니켈 합금 공급업체 프로젝트를 통해 시스템이 최대 효율로 작동하고 수명 주기가 연장되도록 보장합니다. 현재 복잡한 부식 문제, 재료 선택의 딜레마에 직면해 있거나 다음 열전사 프로젝트를 위해 심층적인 야금 데이터가 필요한 경우 28Nickel의 엔지니어링 팀에 문의하여 전문 기술 지원을 받으십시오.
관련 Q&A
Q1: 입자 크기가 열교환기 시스템용 니켈 합금 공급업체의 소재 성능에 어떤 영향을 미칩니까?
A: 입자 크기는 합금의 고온 크리프 저항성과 내식성 모두에 큰 영향을 미칩니다. 일반적으로 입자 구조가 미세할수록 항복 강도가 우수하고 주변 온도 피로에 대한 저항성이 우수합니다. 그러나 극한 온도(600°C 이상)가 적용되는 애플리케이션의 경우 크리프 파열 강도를 극대화하기 위해 더 거친 입자 구조가 선호됩니다. 당사는 이러한 미세 구조 변수를 신중하게 평가하여 고객의 정확한 열 요구 사항에 부합하도록 합니다.
Q2: 튜브를 지정할 때 피팅 저항 등가 수(PREN)가 중요한 이유는 무엇인가요?
A: PREN은 특히 해수 또는 화학 처리 스트림과 같이 염화물이 풍부한 환경에서 국부적인 피팅 부식에 대한 합금의 저항성을 예측할 수 있는 정량적 지표를 제공합니다. 적절한 PREN으로 합금을 지정하면 보호용 수동 산화물 층이 안정적으로 유지되어 정체된 구역에서 치명적인 튜브 벽 천공을 방지할 수 있습니다.
Q3: 튜브 및 튜브 시트에 이종 금속을 선택할 때 열팽창은 어떤 역할을 합니까?

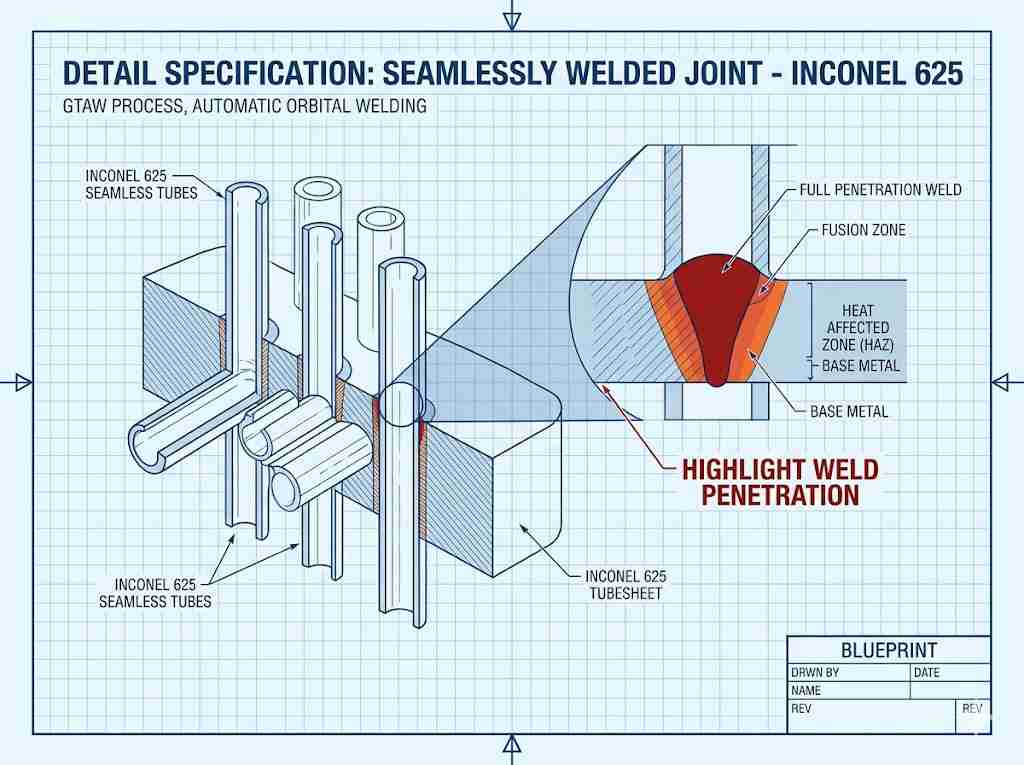

A: 열교환기가 열 순환을 경험할 때 열팽창 계수(CTE)가 다른 재료는 서로 다른 속도로 팽창 및 수축합니다. CTE 불일치를 고려하지 않고 니켈 합금 튜브를 탄소강 튜브 시트에 용접하면 전단 응력으로 인해 용접 조인트에 피로 균열이 발생할 수밖에 없습니다. 접합부의 무결성을 보장하기 위해서는 CTE 곡선에 대한 철저한 엔지니어링 분석이 필수입니다.
