고염화물, 사워 가스 또는 고온 산화 환경을 위한 중요 인프라를 엔지니어링할 때 오차 범위는 기능적으로 0입니다. 응력 부식 균열(SCC)과 국부적인 피팅은 표준 유지보수 주기가 예정되기 훨씬 전에 기계적 무결성을 치명적으로 저하시킬 수 있습니다. 이러한 가혹한 운영 현실을 해결하려면 엄격한 야금 관리가 필요합니다. 그렇기 때문에 프로젝트 성공을 위해서는 유능한 OEM 니켈 합금 공급업체와 협력하는 것이 중요합니다. 진정한 야금 파트너는 단순히 표준 등급을 압연하고 절단하는 것이 아니라, 고객의 정확한 적용 환경에서 특정 부식 메커니즘에 대응하도록 맞춤화된 재료 미세 구조를 적극적으로 엔지니어링합니다.
고성능 초합금의 미세 구조 역학
최적의 소재를 선택하는 것은 일반적인 유엔 지정에 부합하는 것 이상의 의미를 갖습니다. 초합금의 실제 현장 성능은 특정 침전 단계와 유해한 금속 간 화합물의 억제에 의해 크게 좌우됩니다. 예를 들어, 다음과 같은 고용체 강화 합금의 경우 인코넬 625 (UNS N06625), 몰리브덴과 니오븀을 첨가하면 우수한 고온 매트릭스 강도를 제공합니다. 그러나 열간 가공 시 열 이력이 제대로 관리되지 않으면 라브 상 또는 델타 상과 같은 금속 간 상()가 입자 경계에서 침전되어 연성과 국부적인 내식성을 모두 크게 감소시킬 수 있습니다.
반대로 합금 718(UNS N07718)과 같은 강수 경화 가능 등급은 감마 이중 프라임의 제어된 강수량에 의존합니다() 및 감마 프라임() 단계. 저온 인성을 희생하지 않고 항복 강도를 극대화하려면 용액 어닐링 및 시효 주기에 대한 미묘한 접근 방식이 필수적입니다. 석유 및 가스 분야의 NACE MR0175 / ISO 15156 적용을 위한 소재를 평가할 때는 경도 제한(일반적으로 맞춤형 718의 경우 최대 40 HRC)을 엄격하게 준수해야 하므로 화학 및 열처리 프로토콜에 대한 매우 엄격한 제어가 필요합니다.
가혹한 서비스를 위한 비교 야금 데이터
다음은 주요 기술 비교입니다. 니켈 합금 가혹한 환경에서 활용되며, 내공성 등가 수(PREN)와 기준 기계적 한계를 강조합니다.
| 합금 등급 | 유엔 번호 | 주요 합금 원소(공칭 %) | 최소 항복 강도(ksi) | 일반 PREN(Cr+3.3Mo+16N) | 기본 경화 메커니즘 |
| 합금 625 | N06625 | Ni(58분), Cr(21), Mo(9), Nb(3.5) | 60 | ~50 | 견고한 솔루션 |
| 합금 718 | N07718 | Ni(52), Cr(19), Fe(17), Nb(5), Mo(3) | 120 - 150* | ~28 | 강수량($\감마”$ & $\감마’$) |
| 합금 C-276 | N10276 | Ni(균형), Cr(15.5), Mo(16), W(3.8) | 41 | ~68 | 견고한 솔루션 |
| 합금 C-22 | N06022 | Ni(균형), Cr(22), Mo(13), W(3) | 45 | ~64 | 견고한 솔루션 |
*참고: 합금 718의 항복 강도는 적용된 특정 노화 처리에 따라 크게 달라집니다. 값은 일반적인 고강도 요구 사항을 반영합니다.
열역학적 처리 및 입자 크기 제어
재료 공학에서 화학은 방정식의 절반에 불과합니다. 니켈 합금의 기계적 및 내식성 특성은 열기계 가공 이력의 영향을 많이 받습니다. 고급 OEM custom 합금 제조에는 단조 환원율과 냉각 속도가 최종 ASTM E112 입자 크기를 결정하는 방식에 대한 깊은 이해가 필요합니다.

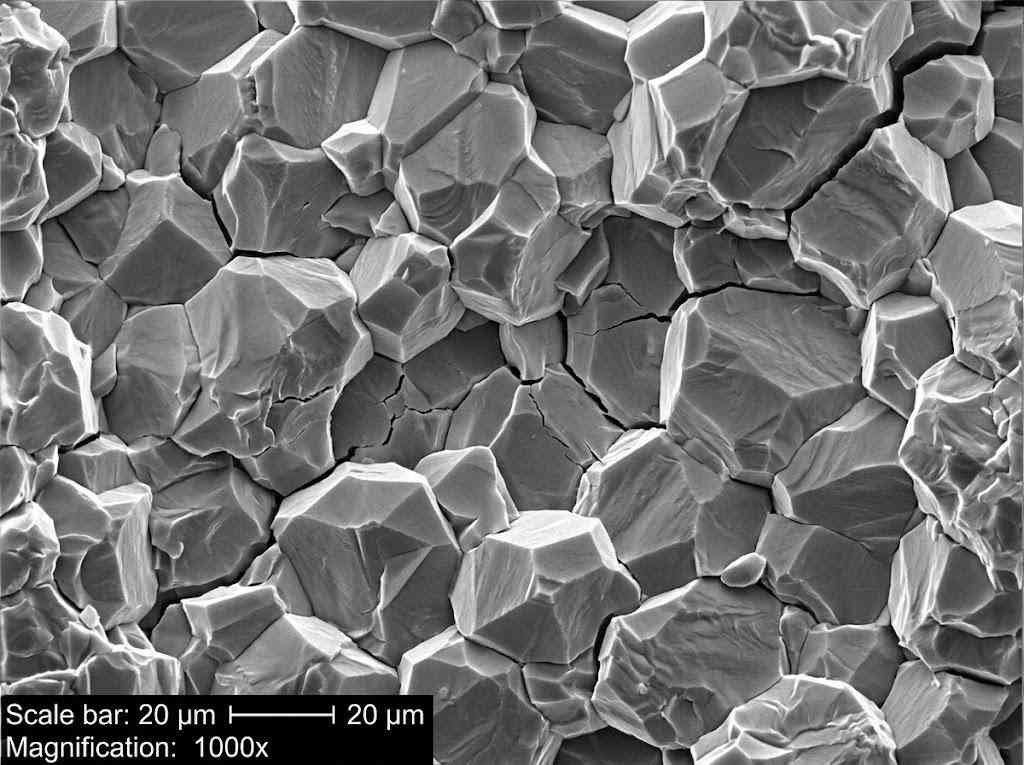

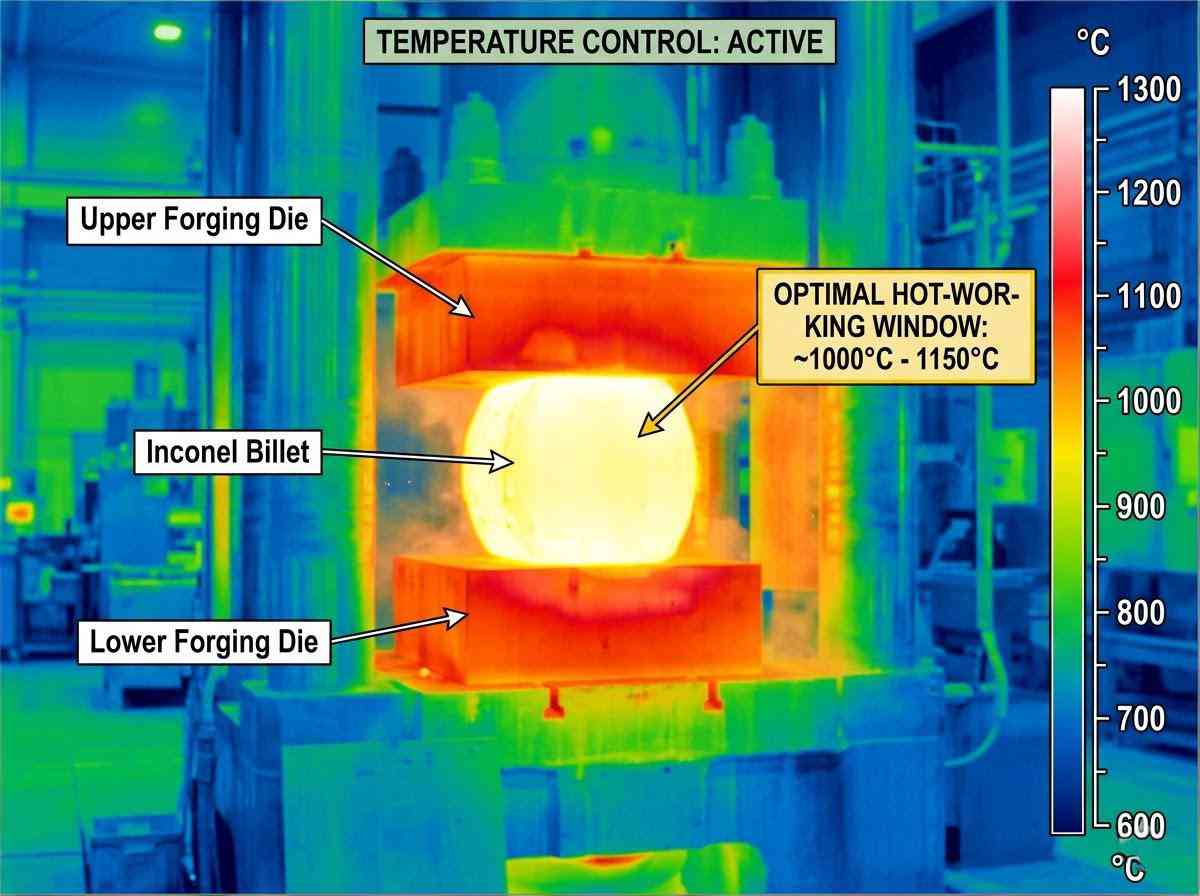

고온 크리프 저항의 경우 일반적으로 입자 경계 미끄러짐을 최소화하기 위해 입자 구조가 더 거친 것이 선호됩니다. 그러나 상온에서 중간 온도에서 높은 피로 수명과 우수한 인장 강도가 필요한 용도의 경우 미세 입자 미세 구조가 필수입니다. 최고의 OEM 니켈 합금 공급업체는 침지 온도와 열간 가공 창을 조작하여 비정상적인 입자 성장을 방지하고 균일하고 완전히 재결정화된 미세 구조를 보장하는 방법을 잘 알고 있습니다. 또한 단조 중 열간 단락을 방지하고 배연 탈황(FGD) 스크러버와 같은 공격적인 수성 환경에서 입계 공격의 위험을 완화하려면 유황 및 인과 같은 트램프 원소에 대한 엄격한 제한이 필수적입니다.
애플리케이션에 적합한 솔루션 엔지니어링
극한 환경에서의 재료 고장은 단일 요인으로 인해 발생하는 경우는 드물며 일반적으로 가해지는 응력, 유체 화학, 온도 구배 및 근본적인 야금학적 결함 간의 복잡한 상호 작용의 결과입니다. 기성 재료는 고유한 시스템의 특정 국소 문제를 해결하지 못하는 경우가 많습니다. 장기적인 신뢰성을 달성하려면 상품 조달 사고방식에서 엔지니어링 협업으로 전환해야 합니다. 28Nickel의 기술 전문가와 협력하면 심도 있는 재료 과학 전문 지식을 활용할 수 있습니다. 엔지니어와 설계자가 당사의 야금 팀과 상담하여 귀사의 운영 매개변수를 평가하고 가장 까다로운 조건에서 구조적 무결성을 보장하는 합금 솔루션을 설계하도록 초대합니다.
관련 Q&A
Q: 니오븀 농도는 합금 718의 용접성 및 상 안정성에 어떤 영향을 미칩니까?
A: 니오븀은 강화의 주요 원소입니다. 단계 () 합금 718에서. 그러나 응고 중 니오븀이 과도하게 분리되면 용접 융착 영역에 취성 레브 상이 형성될 수 있습니다. 이로 인해 주변 니오븀 매트릭스가 고갈되어 국부 강도가 감소하고 용접 후 열처리(PWHT) 중 미세 균열에 대한 민감성이 증가합니다.
Q: 용액 어닐링 온도가 고용체 합금의 크리프 파열 강도에 미치는 영향은 무엇인가요?
A: 용액 어닐링 온도가 높을수록(일반적으로 2150°F/1175°C 이상) 1차 탄화물이 용해되고 입자 크기가 더 거칠어집니다. 홀-페치 관계에 따르면, 이는 주변 온도 항복 강도를 감소시키지만 고온에서 크리프 변형의 주요 경로인 전체 입자 경계 면적을 감소시켜 고온 크리프 파열 강도를 크게 향상시킵니다.
Q: 산화가 심한 산성 환경에서 합금 C-276보다 합금 C-22를 지정하는 이유는 무엇인가요?
A: 합금 C-276은 높은 몰리브덴 함량(16%)으로 인해 환원 환경에서는 탁월하지만 질산이나 철/구리 이온이 있는 환경과 같은 강한 산화성 산에서는 취약할 수 있습니다. 합금 C-22는 크롬 함량(~22% 대 ~15.5%)이 높아 산화도가 높은 조건에서 보호 표면 산화물 층의 안정성과 재산화율을 크게 향상시켜 혼합 산성 매체를 위한 탁월한 엔지니어링 선택이 될 수 있습니다.
