Quando os engenheiros perguntam sobre Incoloy 825 resistência à corrosão em ácido sulfúrico, A resposta correta não é um simples sim ou não. A liga 825 é um dos tipos de níquel-ferro-crómio mais fiáveis para o trabalho com ácido sulfúrico, mas o seu comportamento muda drasticamente com a concentração do ácido, a temperatura, o arejamento e a contaminação. Na prática, é exatamente por isso que algumas fábricas obtêm uma longa vida útil da 825, enquanto outras observam um rápido afinamento, ataque da área de soldadura ou corrosão provocada por perturbações após o que parecia ser uma seleção de material “segura” no papel.
Do ponto de vista metalúrgico, o 825 foi construído para ambientes corrosivos mistos e não para uma única condição. A sua base de níquel ajuda a suprimir a fissuração por corrosão sob tensão do cloreto; o crómio suporta a passivação em condições oxidantes; o molibdénio melhora a resistência ao ataque localizado; o cobre é especialmente útil na redução de ácidos como o ácido sulfúrico; e a estabilização do titânio ajuda a liga a resistir ao ataque intergranular relacionado com a sensibilização na condição de soldada. Essa combinação é a razão pela qual a liga 825 permaneceu relevante no manuseio de ácidos, sistemas de decapagem, purificadores e equipamentos de processos químicos por décadas.
Qual o desempenho do Incoloy 825 em ácido sulfúrico

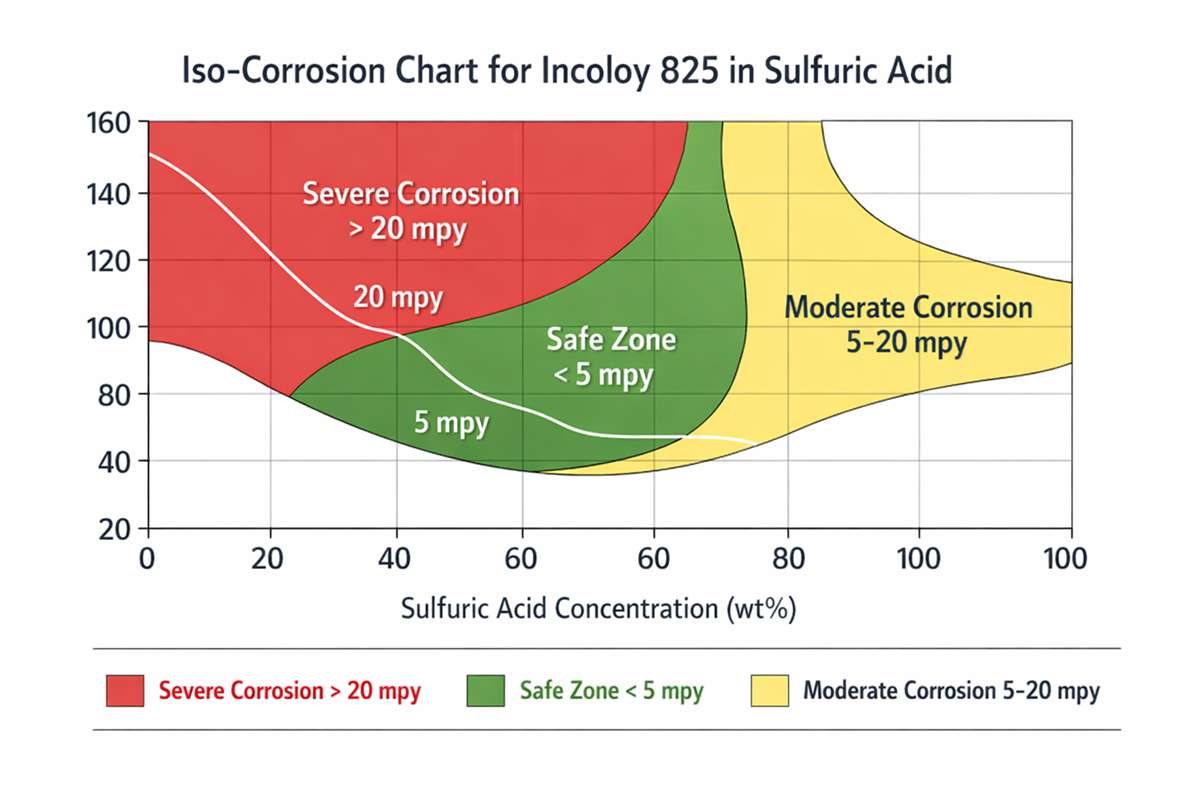

O ponto chave é que o ácido sulfúrico não é um ambiente uniforme. O ácido sulfúrico diluído é fortemente redutor. À medida que a concentração e a temperatura mudam, o mecanismo de corrosão também muda. O Incoloy 825 geralmente tem melhor desempenho no que os engenheiros costumam chamar de janela de concentração intermediária, onde a liga pode manter uma condição de superfície mais estável. A Special Metals refere uma resistência muito boa, definida como inferior a 5 mpy (inferior a 0,13 mm/a), em ácido sulfúrico entre cerca de 40 e 80 wt% a 50°C em condições de serviço representativas. Este é um excelente desempenho ao nível da seleção, mas nunca deve ser tratado como uma garantia geral para todos os fluxos da fábrica.
É também por esta razão que os engenheiros de corrosão experientes não selecionam o 825 apenas pela concentração. Um fluxo nominal de “ácido sulfúrico 50%” numa unidade real pode conter iões férricos, cloretos, sais de cobre dissolvidos, sólidos em suspensão ou flutuações de oxigénio. Esses pormenores são importantes. O mesmo guia de Metais Especiais refere que podem ocorrer desvios graves do comportamento esperado em ácido de força intermédia contaminado. Também refere algo que muitos não especialistas não percebem: alguns sais oxidantes podem realmente ajudar, enquanto os cloretos são notoriamente prejudiciais no serviço de ácido sulfúrico. Em serviço continuamente submerso e contaminado com cloretos, podem ser necessárias ligas de polibdénio superiores, como C-276, 625 ou 686.
Uma verificação de sanidade útil vem dos dados de ácido sulfúrico de laboratório em ebulição. Numa comparação publicada, a liga 825 apresentou taxas de corrosão de cerca de 20 mpy a 10% de ácido sulfúrico, 11 mpy a 40% e 20 mpy a 50%, enquanto o aço inoxidável 316 teve um desempenho dramaticamente pior, atingindo 636 mpy a 10% e mais de 1000 mpy a 40% e 50%. A lição não é que o 825 é universalmente “bom” em todas as concentrações de ebulição. A verdadeira lição é que o 825 ocupa uma classe de corrosão muito diferente dos aços inoxidáveis convencionais em ácido sulfúrico, especialmente quando o meio se torna mais agressivo.
Tabela de seleção prática para Incoloy 825 em ácido sulfúrico
| Estado do ácido sulfúrico | Leitura típica para a liga 825 | Interpretação de engenharia | Nota sobre a seleção de materiais |
|---|---|---|---|
| Ácido diluído a temperatura elevada | O desempenho pode deteriorar-se rapidamente | As condições de redução são severas; a passivação é mais difícil de manter | Verificar com os dados do ensaio de corrosão antes de se comprometer |
| Concentrações intermédias, temperatura moderada | Muitas vezes, a janela de funcionamento mais forte | O 825 é bem conhecido pelo seu comportamento estável neste domínio | Normalmente adequado para tanques, tubagens, bombas e peças de permutadores de calor |
| Ácido de laboratório em ebulição a 10% | ~20 mpy (0,5 mm/a) | Não é catastrófico, mas também não é uma corrosão “ignorar” | Poderá ser necessário um subsídio ou uma atualização |
| Ácido de laboratório em ebulição a 40% | ~11 mpy (0,28 mm/a) | Melhor do que muitos tipos de aço inoxidável por uma larga margem | Muitas vezes aceitável com uma análise adequada do projeto |
| Ácido de laboratório em ebulição a 50% | ~20 mpy (0,5 mm/a) | Ainda é viável em alguns casos, mas não é uma resposta universal | Verificar cuidadosamente as condições de perturbação e as impurezas |
| Ácido sulfúrico contaminado com cloreto | O risco aumenta acentuadamente | O ataque localizado e a perda da vida útil esperada são factores de falha comuns | Considerar ligas de Mo superior se os cloretos forem persistentes |
| Equipamento soldado | Normalmente fiável quando devidamente processado | A estabilização do titânio ajuda a reduzir o risco de sensibilização | Utilizar um controlo qualificado do enchimento/entrada de calor e rever o estado pós-fabrico |
Nota: A tabela combina dados laboratoriais de ácido sulfúrico publicados para a liga 825 com a orientação de isocorrosão do fornecedor e deve ser utilizada para seleção preliminar e não para aprovação final do projeto.
Limites de resistência à corrosão do Incoloy 825 em serviço com ácido sulfúrico
O maior erro de seleção é assumir que o 825 é uma liga “à prova de ácido sulfúrico”. Não é. É uma liga de corrosão de serviço alargado com uma janela particularmente útil em ácido sulfúrico. Quando o processo se torna mais quente, mais diluído do que o esperado, com cloretos ou sujeito a ciclos de concentração, a perda de metal pode passar de controlável a inaceitável mais rapidamente do que muitos compradores prevêem. Isto é especialmente verdadeiro em áreas com fluxo estagnado, fendas sombreadas por juntas, pernas mortas e interfaces vapor-líquido parcialmente molhadas, onde a química local pode ser muito mais dura do que a análise a granel sugere.
Há também um ponto comercial aqui que os engenheiros e as equipas de aquisição devem alinhar desde cedo: a opção vencedora mais barata nem sempre é o 825, e a opção mais segura nem sempre é uma liga superior. Se o serviço for ácido sulfúrico relativamente limpo na faixa favorável de concentração-temperatura, o 825 pode ser um equilíbrio muito racional de resistência à corrosão, capacidade de fabricação e custo. Se os cloretos forem mantidos, ou se as condições de perturbação empurrarem a unidade para fora dessa janela, a atualização mais cara pode ainda ser a decisão de custo de ciclo de vida mais baixo. A Special Metals observa ainda que a liga 20 se comporta de forma semelhante no serviço de ácido sulfúrico em algumas aplicações comparáveis, o que significa que uma análise séria do material deve normalmente comparar a liga 825, a liga 20 e as ligas de Mo ligas de níquel em vez de se limitar a uma família.
Soldadura, fabrico e realidade no terreno
Para equipamentos fabricados, a história da corrosão nunca é apenas sobre o metal de base. A liga 825 é facilmente formada e soldada, e a sua estabilização de titânio é uma das razões pelas quais resiste ao ataque intergranular após exposição térmica que sensibilizaria os aços inoxidáveis não estabilizados. Isso é importante em sistemas de ácido sulfúrico porque muitas falhas reais não começam no centro da chapa, mas nos pontos de solda, zonas afetadas pelo calor, pontos de fixação ou concentradores de tensão residual. Uma boa seleção do material de enchimento, uma entrada de calor controlada, uma prática de decapagem/passivação limpa, quando aplicável, e evitar a contaminação da oficina com enxofre aumentam as probabilidades de o equipamento instalado se comportar como a folha de dados e não como o relatório de falhas.
Conclusão
Então, é Resistência à corrosão do Incoloy 825 em ácido sulfúrico bom? Sim, frequentemente muito boa, mas apenas dentro de uma janela de funcionamento definível. A liga é mais forte quando a concentração de ácido sulfúrico e a temperatura permitem uma condição de superfície estável, e perde margem quando a contaminação por cloreto, o ácido diluído em ebulição, a geometria das fendas ou as perturbações do processo dominam o mecanismo de corrosão. É por isso que uma boa seleção de materiais para o serviço de ácido sulfúrico nunca é apenas um nome de grau num PO. É uma análise dos meios.
Se estiver a avaliar placas, canos, tubos, barras ou componentes forjados para o serviço de ácido sulfúrico, a 28Nickel pode ajudá-lo a comparar o 825 com o Alloy 20, 625, C-276 e outras opções em relação ao seu envelope real de concentração-temperatura-contaminação, e não apenas aos dados nominais do processo. No serviço de ácido sulfúrico, essa diferença é muitas vezes o que separa uma longa campanha de uma paragem prematura.
Perguntas e respostas relacionadas
1. O Incoloy 825 é melhor do que o aço inoxidável 316 em ácido sulfúrico?
Na maioria das tarefas significativas de ácido sulfúrico, sim. Os dados laboratoriais de ebulição publicados mostram que a liga 825 tem um desempenho muito superior ao do aço inoxidável 316, especialmente em ácido sulfúrico 40% e 50%, onde o 316 se degrada muito rapidamente.
2. Qual é o maior fator de risco para a liga 825 em serviço de ácido sulfúrico?
Os cloretos inesperados estão no topo da lista. A contaminação por cloretos pode reduzir drasticamente a resistência à corrosão e pode empurrar o serviço para uma gama em que as ligas de níquel com maior teor de molibdénio são a escolha mais segura.
3. A liga 825 soldada pode ser utilizada em equipamento de ácido sulfúrico?
Normalmente sim, desde que o fabrico seja feito corretamente. A liga é estabilizada com titânio para resistir ao ataque intergranular relacionado com a sensibilização, mas o controlo do procedimento de soldadura e a química do serviço continuam a ser importantes.
