エンジニアが尋ねるとき サワーガス用インコロイ800Hの選び方, 酸欠環境では、合金がH2S、CO2、塩化物、凝縮水形成、熱サイクル、溶接残留応力、およびその環境で最も重要な実際の故障モードの複合的影響に耐えられるかどうかがより良い質問となります。酸っぱい環境では、その合金がH2S、CO2、塩化物、凝縮水の形成、熱サイクル、溶接残留応力、そしてそのユニットで最も重要な実際の故障モードなどの複合的な影響に耐えられるかどうかがより良い質問となります。インコロイ800Hは強い合金ですが、万能ではありません。インコロイ800Hは、高温強度と耐酸化性または耐硫化性が必要とされる場合、および他の合金でよりよく対処できる湿潤H2Sクラックのリスクを回避するためにサワー環境を十分に詳細に理解している場合にのみ、正しい選択となります。.

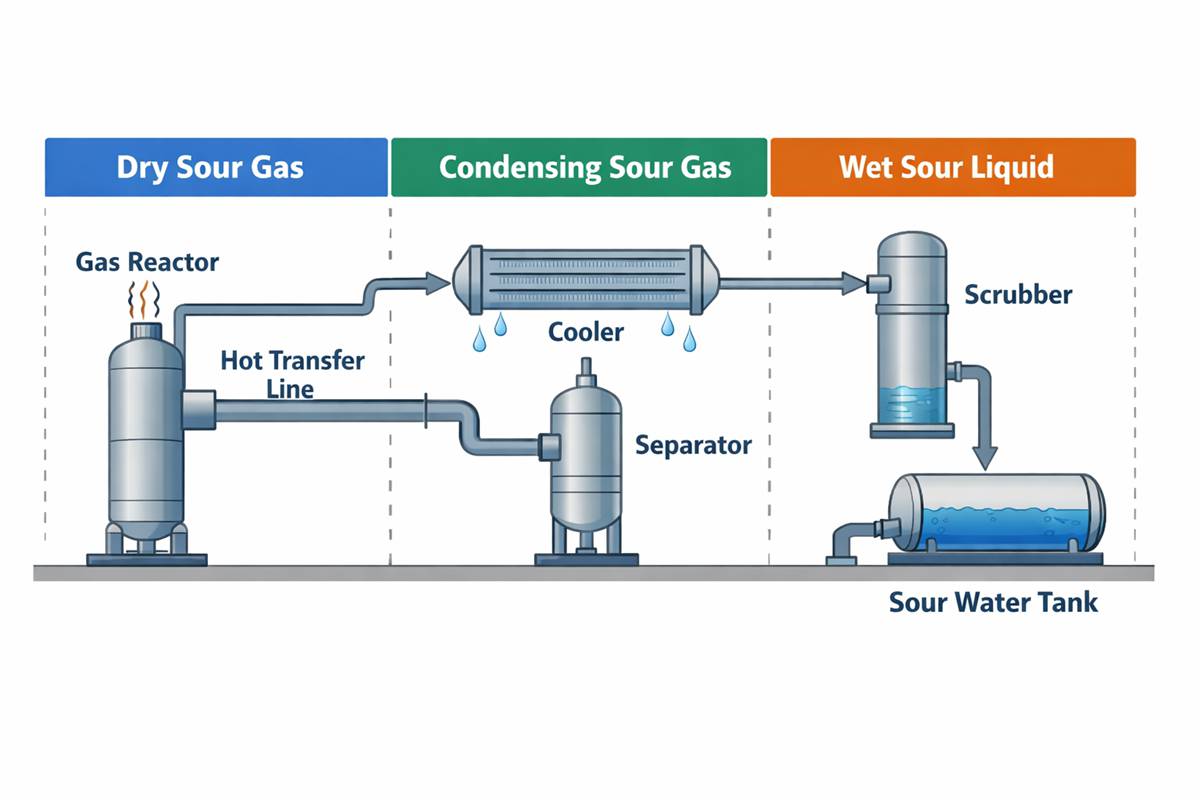

サワーガスサービス用インコロイ800Hの選び方は位相から始まる
の第一歩である。 サワーガス用インコロイ800Hの選び方 を分離することである。 ドライサワーガス, サワーガスの凝縮, そして 完全ウェット・サワー・サービス. .この区別が二次的なものとして扱われているために、あまりにも多くの合金選択が失敗している。それは二の次ではない。それはゲーム全体なのだ。.
インコロイ800H（UNS N08810）は、高温用として開発されたFe-Ni-Cr合金です。制御された炭素含有量と粗い結晶粒径により、特に約600°F (316°C)以上では、標準のAlloy 800よりも優れたクリープ破断強度を示します。また、高温のプロセスガス流中での酸化、浸炭、硫化に対する耐性も優れています。そのため、熱反応器内部、移送配管、硫黄回収装置、温度による機械的強度が重要なヒーターや廃熱回収部品など、特定の高温サワーガスシステムにおいて魅力的な材料となる。.
しかし、自由水が存在するようになると、選 択の論理が変わる。湿潤H2Sサービスでは、硫化物応力割れ、 析出物の下での局部腐食、塩化物アシスト攻撃、 溶接部の脆弱性が、部品の寿命を支配する可能 性がある。このような領域では、800Hを “ニッケル合金イコール安全 ”という基準で選んではならない。その近道は高くつく。.
サワーガス用インコロイ800Hの温度と化学的性質による選び方
に対する健全な回答 サワーガス用インコロイ800Hの選び方 は、操作金属温度、アップセット温度、水の露点、凝縮相中の塩化物レベル、H2S分圧の5つのデータから始まる。これらがなければ、合金の決定はデータシートを添付した当て推量に過ぎない。.

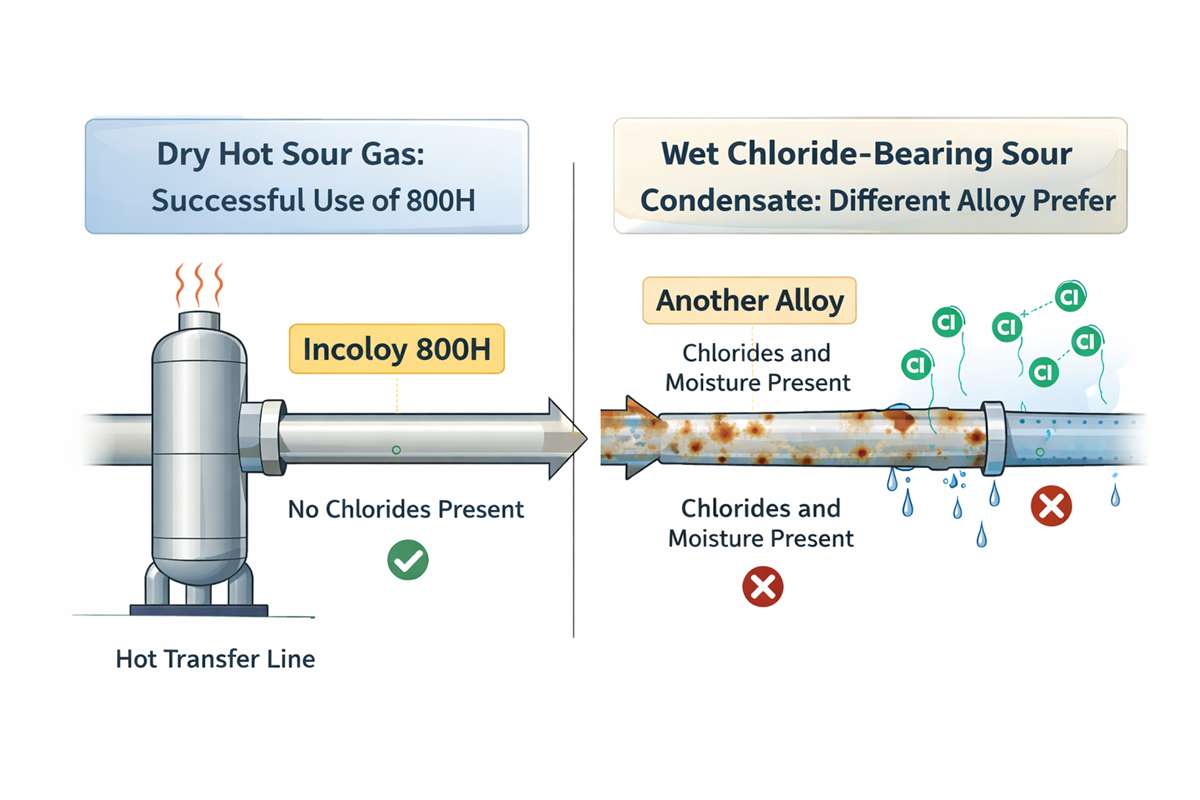

高温では、800Hは一般的なステンレス鋼が余裕を失うところでも強度を維持するため、その地位を確立している。また、酸化性、浸炭性、硫黄を含む雰囲気では、多くの低合金材料よりも優れた性能を発揮する。そのため、コールド・ウエット・セパレーターではなく、ホット・サワー・ガス用として評価されることが多い。通常運転およびアップセット運転を通じてガスがドライのままであれば、800Hは技術的に正当な選択となる。.
問題はトランジション・ゾーンに現れる。結露は、他の合理的な材料選択が失敗し始める場所である。紙の上では乾いている」ラインでも、シャットダウン結露、コールドスポットの濡れ、始動時のキャリーオーバー、あるいは攻撃的な微小環境を作り出す微量塩分の沈着が見られることがある。このような場合, サワーガス用インコロイ800Hの選び方 はもはやバルクガスの化学的性質の問題ではない。局所的な湿潤状態、塩濃度、応力状態が問題となる。.
また、比較対象は正直に設定すべきです。使用条件が主にウェットサワーで温度が中程度であれば、合金825がより自然なベンチマークとなることが多い。塩化物を多く含むウェットサワー条件が厳しい場合、あるいは故障の影響が大きい場合、エンジニアは化学的性質や設計の基礎に応じて625やC-276のような合金に比較を移すことがあります。800Hが最も優れているのは、以下の場合である。 ホット 腐食の脅威は、持続的な水性H2S攻撃よりも、硫化や酸化に関連している。.
と尋ねるエンジニアのために サワーガス用インコロイ800Hの選び方, 通常、一般的な「はい、いいえ」よりも、以下のスクリーニングの質問の方が役に立つ。“
| 選択問題 | なぜ重要なのか | 800Hの意味 | エンジニアリング・アクション |
|---|---|---|---|
| 通常時およびアップセット時に、水露点以上の乾燥状態を維持できるか？ | 湿ったH2Sが支配的な故障モードを変える。. | 本当に乾いていれば800Hに強い陽性を示す。. | プロセスシミュレーション、シャットダウンケース、コールドスポットレビューで検証する。. |
| クリープ強度が設計基準に含まれるほど、金属温度は高いのか？ | 800Hは、耐食性だけでなく高温強度も考慮して選ばれている。. | 316℃以上の長期強度が必要な場合はプラス。. | 許容応力、クリープ寿命、規格設計マージンをチェックする。. |
| 凝縮水、キャリーオーバー、堆積物に塩化物が含まれていないか？ | 塩化物は局所的な発作リスクを急激に高める可能性がある。. | 湿った塩化物汚染が信頼できる場合は陰性。. | 上流の汚染、断熱材の漏れ、洗浄水、堆積物を確認する。. |
| サワー液またはサワーコンデンセートの連続供給ですか？ | H2S水溶液は、しばしば異なる合金ファミリーを好む。. | 通常、800Hは注意または却下。. | 825、625、またはその他の適格な材料と比較する。. |
| 溶接部の拘束力が強いか、熱処理が難しいか。 | 溶接金属とHAZの挙動は、しばしば現場での性能を左右する。. | 手順が厳しく管理されない限り、中立から否定的。. | WPS/PQRを慎重に認定し、フィラー、入熱、硬度を管理する。. |
| 硫黄を含む高温ガスが主な問題なのか？ | 耐硫化性はウェット・クラッキングよりも重要である。. | 800Hが技術的に魅力的であることが多いのはこの点だ。. | 硫黄の種類、速度、堆積物の形成、金属の温度をチェックする。. |
サワーガスサービス用インコロイ800Hの選び方で失敗しがちな点
における最大の過ちである。 サワーガス用インコロイ800Hの選び方 は、その合金を腐食のみの解決策として扱っている。そうではありません。それは 高温工学合金. .高温での強度を必要としない用途の場合、800Hは最も効率的で信頼できる答えではないかもしれない。.
第二の過ちは、加工を無視することである。母材の特性は、加工された機器の性能を保証するものではない。溶接フィラーの選択、入熱、結晶粒の粗大 化、残留応力、表面汚染のすべてが重要であ る。実際、優れた合金の選択は、優れた溶接手 順の認定と切り離せない。重要なサワー・ガス用ハードウェアの場合、設計チー ムは硬度管理、最終表面状態、酸洗または洗浄方法、異種金属 溶接がガルバニックや差動膨張の問題を引き起こすかどう かについても検討することを望む。.
3つ目の過ちは、管理基準を早期に定義しないことである。コンポーネントがNACE MR0175 / ISO 15156または所有者固有の制限に縛られた酸欠サービス要件に該当する場合は、調達前にそのコンプライアンス経路を確立する必要があります。データシートが承認されるまで、選択した製品形状、溶接手順、または硬度プロファイルがプロジェクト要件に適合するかどうかを尋ねていてはならない。.
現実的な言い方をすれば, サワーガス用インコロイ800Hの選び方 それは、主に高温で、強度が要求され、真に乾燥した、あるいは乾燥に近い状態で使用される場合に合金を選択し、結露、湿ったH2S、塩化物を含む水相が信頼できる場合には躊躇し、溶接や規格への準拠を無視した近道を拒否することです。これが、合金を買うことと信頼性を買うことの違いです。.
実際のプロジェクトを審査する場合、弁護の 余地のある決定を下すための最短の方法は、少 数の実際のプロセス・データを検討することである：H2SとCO2の分圧、塩化物レベル、含水量、露点、設計温度とアップセット温度、圧力、予想される析出物、意図する溶接ルートなどです。28Nickelでは、このような議論こそが、材料の見積もりを実行可能な技術的推奨に変えるのです。.
関連Q&A
1.インコロイ800Hは湿潤サワーガスに適していますか？
デフォルトの選択ではありません。インコロイ800Hは、湿潤相の化学的性質、 塩化物、応力レベル、適用されるサワーサービ スの要件を入念にチェックした後にのみ検討する ことができます。連続的な湿潤H2S環境では、エンジニアはしばしば水性サワー暴露でより強力な実績を持つ合金と比較検討します。.
2.サワーガスサービスにおけるインコロイ800Hの主な利点は何ですか？
その主な利点は 高温強度と優れた耐酸化性、耐浸炭性、耐硫化性を併せ持つ。. .そのため、ガスが乾燥したままでクリープ性能が重要なホットサワーガス装置で最も魅力的なものとなる。.
3.サワーガス用にインコロイ800Hを選ぶ前に、 どのようなデータを確認すべきでしょうか？
最低限：H2S分圧、CO2レベル、水露点、凝縮相中の塩化物濃度、運転およびアップセット金属温度、圧力、硫黄種、付着物、溶接の詳細。このパッケージがない場合, サワーガス用インコロイ800Hの選び方 には確実に答えられない。.
