엔지니어가 다음과 같은 질문을 할 때 선택 방법 인코넬 617 신 가스 서비스용, 정답은 단 하나의 데이터시트에서 찾아보기 드뭅니다. 황화수소(H₂S)가 존재하는 환경은 단일한 환경이 아니라, H₂S 분압, 수상, 염화물, CO₂, 온도, 압력 변동 및 제작 품질에 의해 형성되는 부식 조건의 총체입니다. 인코넬 617(UNS N06617)은 뛰어난 고온 강도와 내산화성을 지닌 니켈-크롬-코발트-몰리브덴 합금입니다. 하지만 그렇다고 해서 모든 사워 가스 용도에 이 합금이 자동으로 최선의 선택이 되는 것은 아닙니다. 진정한 핵심 질문은 더 구체적입니다. 귀사의 사용 환경이 황 함유 부식, 응축수 유발 부식, 용접 관련 금속학적 위험을 견뎌내야 하는 동시에 고온에서의 기계적 안정성도 필요로 합니까?
이러한 구분은 중요합니다. 많은 합금 선정 오류가 발생하는 이유는 사람들이 산성 가스 사용 환경을 “H2S’라는 한 단어로 지나치게 단순화하기 때문입니다. 실제로는 습윤 영역에서의 황화물 응력 균열, 금속 온도 상승 시의 황화 반응, 응축수 내 염화물 촉진 국부 부식, 또는 용접 후 열영향부에서의 조기 열화 등이 고장 양상으로 나타날 수 있습니다. 인코넬 617을 올바르게 선택하려면, 단순히 라인 리스트에 기재된 공정 설명에 맞추는 것이 아니라, 주된 손상 메커니즘에 맞춰 합금을 선정해야 합니다.
산성 가스 환경에서 인코넬 617의 사용이 기술적으로 타당할 때
결정하는 데 있어 첫 번째 단계는 산성 가스 용도에 적합한 인코넬 617을 선택하는 방법 617이 실제로 어떤 용도에 최적화되어 있는지 이해하는 것입니다. 이 합금은 고온 성능, 즉 강력한 크리프 저항성, 우수한 구조적 안정성, 그리고 가혹한 열적 조건에서 산화 및 침탄에 대한 신뢰할 수 있는 저항성으로 가장 잘 알려져 있습니다. 일반적으로 크롬(Cr) 20–24%, 코발트(Co) 10–15%, 몰리브덴(Mo) 8–10%으로 구성된 화학 성분은 내식성과 고온 강도 사이에서 유용한 균형을 제공합니다.
따라서 사워 가스 처리 작업이 단순히 “부식성”일 뿐만 아니라, 열적 부하가 큰. 예를 들어, 히터, 이송 라인, 고온 가스 구성 요소에 포함된 황 함유 공정 유동이나, 크리프, 열 피로, 산화물 스케일 안정성 등이 설계상의 문제가 될 만큼 높은 온도를 주기적으로 경험하는 장비 등이 있습니다. 이러한 경우, 단순히 널리 사용된다는 이유만으로 익숙한 산성 환경용 합금을 선택하면 기계적 수명을 충분히 확보하지 못할 수 있습니다.
그러나 환경이 지속적으로 습한 경우에는 엔지니어들이 신중을 기해야 합니다. 습한 산성 환경에서 작업할 때는 관련 프로젝트 규격에 따른 적합성 평가와 환경 유발 균열에 대한 실제 내성이, 고온 환경에서의 합금 평판보다 더 중요합니다. 니켈 함량이 높은 합금이 무조건 가장 안전한 해결책은 아닙니다. 배관 내를 염수, 간헐적으로 유입되는 응축수 또는 염화물이 함유된 물이 흐르는 경우, 합금 선정 과정에서는 상 상태, pH, 염화물 농도, 경도 제어 및 용접 금속학에 중점을 두어야 합니다.
실제 서비스 범위를 평가하는 방법
만약 진심으로 산성 가스 용도에 적합한 인코넬 617을 선택하는 방법, 먼저 실제로 손상을 유발하는 요인들을 파악하는 것부터 시작하십시오. 엔지니어들은 대개 공정 요약만 전달받곤 하지만, 그것만으로는 충분하지 않습니다. 전체적인 상황을 파악해야 합니다.
다음 질문들을 미리 확인해 보십시오. H2S는 건식 가스, 습식 가스, 아니면 응축 유류에 포함되어 있습니까? 유체 전체의 온도뿐만 아니라 금속의 온도는 얼마입니까? 가동 중단 기간 동안 원소 황, 염화물, 고체 물질 또는 산소가 유입됩니까? 장비에 열 사이클, 시동 과도 현상, 데드 레그 또는 정체 구역이 발생합니까? 요구되는 설계 수명은 얼마이며, 어떤 용접부에 가장 큰 구속력이 가해질 것입니까?
이러한 세부 사항들이 기술적으로 타당한 합금 선택을 비용이 많이 드는 추측과 구분 짓습니다. 대부분의 경우, 인코넬 617은 황 함유 부식과 함께 크리프 강도, 내산화성, 야금학적 안정성이 필수적인 조건이 되는 고온 환경이 결합된 작업 조건에서만 매력적인 선택지가 됩니다. 이러한 열적 요인이 없는 경우, 다른 니켈 합금을 사용하는 것이 습식 산성 환경 작업에 더 일반적인 대안이 될 수 있습니다.
| 선택 체크포인트 | 중요한 이유 | 인코넬 617의 경우 확인해야 할 사항 | 엔지니어링 핵심 요점 |
|---|---|---|---|

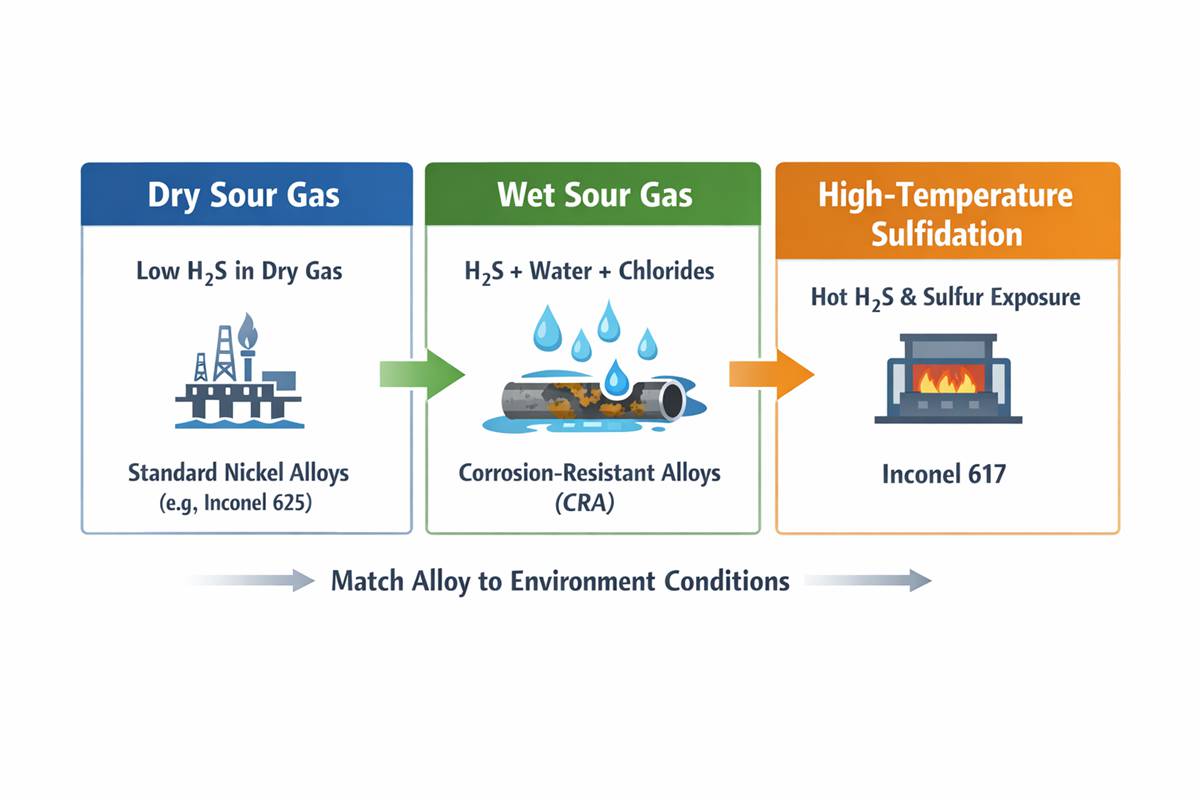

| H2S 농도 및 수상 상 | 습한 산성 환경과 건조한 산성 환경은 각기 다른 방식으로 고장이 발생한다 | 해당 서비스가 건식 가스, 습식 가스, 또는 간헐적 응축수 중 어느 유형인지 확인하십시오. | 617은 지속적으로 습한 산성 환경보다 고온의 유황 함유 환경에서 사용하기에 더 적합하다. |
| 금속 온도 | 온도는 부식 양상과 기계적 요구 사항을 모두 변화시킵니다. | 실제 금속 표면 온도와 변형 사례를 활용하십시오 | 내식성과 더불어 크리프 강도 및 산화막 안정성이 중요한 경우에는 617을 선택하십시오. |
| 염화물 및 농축 염수 | 국소적인 침식은 대개 유량이 적은 습지대에서 시작된다 | 염화물 함량, 이슬점 및 가동 중단 시 응축 현상 검토 | 건조 가스 환경에서는 우수한 합금이라 해도, 예기치 않게 습한 염화물 상이 형성되면 여전히 문제가 발생할 수 있다 |
| 적용 가능한 코드 또는 자격 취득 경로 | 화학적인 측면만으로는 규정을 준수한다고 단정할 수 없다 | NACE MR0175/ISO 15156 적용 범위, 고객 사양 또는 적합성 시험을 확인하십시오. | 닉네임이나 가족 유형만 가지고는 절대로 617번을 사워 서비스로 지정하지 마십시오 |
| 제품 형태 및 열처리 | 판, 파이프, 봉, 용접 조립체는 서로 동일한 거동을 보이지 않을 수 있습니다 | 용액 어닐링 조건, 경도 및 압연 공정을 확인하십시오. | 야금학적 조건은 명목상의 합금 등급만큼이나 중요합니다. |

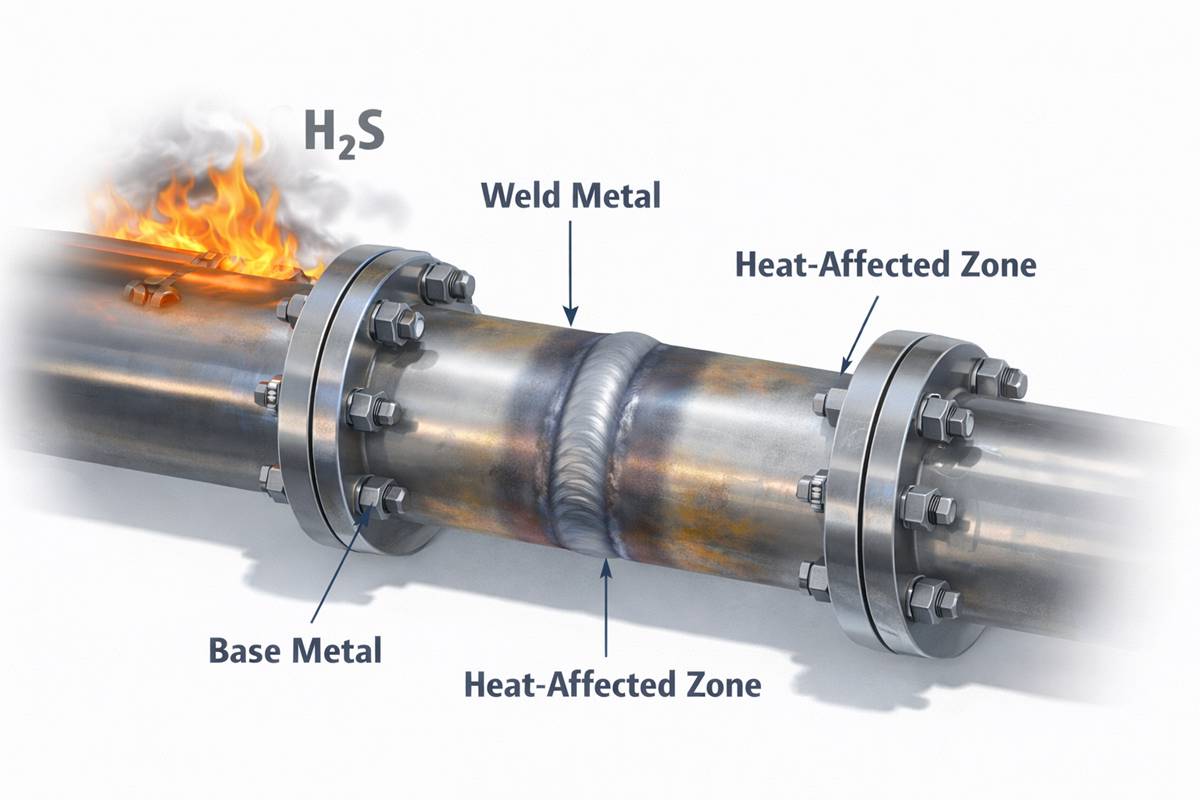

| 용접 공정 및 열영향부(HAZ) 관리 | 현장에서 발생하는 고장의 상당수는 용접부 근처에서 비롯됩니다. | 용가재, 열입력, 수리 빈도 및 자격 심사 데이터를 검토하십시오. | 용접 상태가 좋지 않으면 고품질 합금의 장점을 무색하게 만들 수 있다 |
| 열 사이클링 및 설계 수명 | 반복되는 과도 현상이 구조물의 손상 및 피로 현상을 유발한다 | 시작/종료 빈도와 유지 시간을 평가한다 | 617은 열 부하가 심하고 장기간 지속될 때 그 가치를 입증합니다 |
가장 흔한 사양 오류
에서 가장 흔한 실수는 산성 가스 용도에 적합한 인코넬 617을 선택하는 방법 이는 파괴 메커니즘이 아닌 합금 계열에 따라 재료를 선정하는 방식입니다. 엔지니어들은 “고니켈’이라는 표현을 보고 안전하다고 가정합니다. 반면 조달 담당자들은 ”프리미엄 니켈 합금’이라는 표현을 보고, 해당 등급의 모든 제품이 서로 대체 가능하다고 가정합니다. 둘 다 옳지 않습니다.
인코넬 617은 단순히 다른 모든 내식성 니켈 합금보다 가격이 비싼 제품이 아닙니다. 이 합금의 강점은 내식성과 고온 내열성이 결합되어 있다는 점입니다. 그렇기 때문에 특히 구조적 안정성이 중요한 고온 황 함유 환경에서, 인코넬 617은 기존의 일반적인 소재들보다 뛰어난 성능을 발휘할 수 있습니다. 하지만 실제 위험이 적당한 온도에서 발생하는 습식 H₂S 균열이나 응축수에 의한 국부 부식에 있다면, 선정 기준은 달라집니다. 이 경우 617을 해당 환경에 일반적으로 선택되는 합금들과 비교 평가하고, 구매 사양을 작성하기 전에 승인 절차를 확인해야 합니다.
여기에는 제작상의 교훈도 담겨 있습니다. 설계에 대량의 용접, 이종 재료 접합부 또는 반복적인 수리가 포함될 경우, 용접 공정은 재료 선정의 일부가 됩니다. 우수한 모재 합금이라도 용접 관리가 미흡하면 여전히 취약한 시스템이 됩니다. 발주서를 승인하기 전에 열입력, 용가재 호환성, 제작 후 검사 및 경도 허용 기준을 꼼꼼히 검토하십시오.
구매 전 알아두면 좋은 실용적인 조달 조언
구매 및 엔지니어링 관점에서 볼 때, 인코넬 617을 선택하는 가장 안전한 방법은 표준 MTR 이상의 정보를 요청하는 것입니다. 합금 명칭을 다음과 같이 요청하십시오. UNS N06617, 제품 형태를 확인하고, 제공된 열처리 조건을 검증하며, 주문을 실제 사용 조건에 맞춰야 합니다. 해당 프로젝트가 실제로 사워 가스 사용 환경인 경우, 일반적인 고온 인증서만으로도 충분하다고 가정하지 말고, 공급업체에 예정된 사용 환경에 대해 구체적으로 의견을 제시해 달라고 요청하십시오.
제대로 된 기술 문의 자료에는 서비스 구성, 작동 및 이상 온도, 수분 함량, 염화물 농도, 압력, 예상 응축수 거동, 규정 근거, 용접 범위 등이 포함되어야 합니다. 이러한 세부 정보를 제공해야만 신뢰할 수 있는 제철소나 재고 공급업체가 유용한 피드백을 줄 수 있습니다. 또한 이를 통해 잘못된 가정을 조기에 파악할 수 있습니다. 실제 프로젝트에서 바로 이러한 부분에서 비용을 절감할 수 있습니다.
~에서 28니켈, 저희는 일반적으로 고객들에게 합금 옵션을 비교하기 전에 전체 부식 및 온도 범위를 보내주실 것을 권장합니다. 이러한 논의를 통해 인코넬 617이 적합한 선택인지, 아니면 해당 용도에 다른 합금 계열이 더 적합한지 여부가 대개 드러납니다. 가동 중단으로 인한 이물질이 필터에 도달한 후에 해결하는 것보다, 사전에 문서상으로 확인하는 편이 낫습니다.
결론
그래서, 산성 가스 용도에 적합한 인코넬 617을 선택하는 방법? 산성 환경이 고온, 긴 설계 수명, 열 사이클링과 관련이 있고, 고온에서의 금속학적 안정성이 반드시 필요한 경우 이 재질을 선택하십시오. 단순히 유체에 H₂S가 포함되어 있다는 이유만으로 이 재질을 선택해서는 안 됩니다. 결정은 손상 메커니즘, 수상, 설계 기준, 용접성 및 금속 온도를 바탕으로 내려야 합니다. 사워 가스 작업에서 최상의 합금은 가장 비싼 합금이 아닙니다. 실제 사용 조건에 맞는 금속학적 특성을 지닌 합금이 바로 최상의 선택입니다.
히터 출구, 고온 이송 라인, 황 함유 용기 또는 부식과 열 부하가 동시에 작용하는 용접 부재에 사용할 재료를 선정하는 경우, 작동 조건 및 제작 세부 사항을 자격을 갖춘 공급업체에 보내 검토를 의뢰하십시오. 이것이 타당한 합금 선정 결정을 내리는 가장 빠른 방법입니다.
관련 Q&A
1. 산성 가스 환경에서 인코넬 617이 인코넬 625보다 항상 더 나은 선택일까요?
아닙니다. 인코넬 617은 고온 환경에서 더 뛰어난 강도를 보이며, 크리프 강도와 산화물 안정성이 중요한 경우 종종 고려됩니다. 하지만 습식 산성 환경에서는 합금 선정 시 정확한 환경 조건, 인증 절차 및 용접 조건을 반드시 고려해야 합니다. 어떤 한 가지 합금이 모든 경우에 “더 낫다’고 단정할 수는 없습니다.”
2. 엔지니어들은 산성 가스 용도로 인코넬 617을 선정하기 전에 어떤 데이터를 제공해야 합니까?
최소한 다음 사항들이 필요합니다: 가스 조성, H₂S 분압, CO₂ 함량, 수상, 염화물, 금속 온도, 압력, 비정상 운전 조건, 설계 수명, 적용 기준, 용접 범위. 이러한 기본 조건이 주어지지 않으면 합금 선정은 추측에 불과합니다.
3. 산성 가스 장비에 인코넬 617을 지정할 때 가장 큰 위험 요소는 무엇입니까?
가장 큰 위험은 니켈 함량만으로는 산성 환경에서의 사용 적합성이 보장된다고 가정하는 것입니다. 실제로는 용접부나 응축수가 고인 습한 구역, 혹은 사용 조건이 원래 설계 가정과 다른 곳에서 결함이 발생하는 경우가 많습니다.
