엔지니어가 검색할 때 인코넬 600 vs 인코넬 625 열교환기 튜브용, 일반적인 합금 목록을 찾는 경우는 거의 없습니다. 일반적으로 몇 번의 셧다운 후 튜브 누출, 튜브 시트 근처의 침전물 부족, 실제 서비스 수명을 늘리지 않고 비용을 증가시키는 과잉 사양 재료 패키지 등 비용이 많이 드는 종류의 고장을 방지하려고 합니다. 둘 다 니켈 기반 합금입니다. 둘 다 가혹한 환경에서 일반적인 스테인리스 등급보다 성능이 뛰어납니다. 그러나 교환기 서비스에서는 동일한 문제를 해결하지 못합니다.
야금학적 수준에서 볼 때, 인코넬 600은 높은 니켈 함량과 우수한 내산화성, 염화물 이온 응력 부식 균열, 부식성 매체 및 고순도 물에 대한 강한 저항성을 바탕으로 만들어진 Ni-Cr-Fe 합금입니다. 인코넬 625는 몰리브덴과 니오븀을 대폭 첨가하여 강도를 크게 높이고 구멍, 틈새 부식 및 혼합 산화/환원 산성 환경에 대한 내성을 개선하여 균형을 맞춥니다. 열교환기 튜브의 경우 이러한 차이는 학문적인 것이 아니라 SCC, 국부적인 염화물 공격 또는 기계적 하중에 대한 설계 여부를 결정합니다.
따라서 현실적인 해답은 고장 모드 중심입니다. 건식 측 산화, 침탄, 질소 흡수 또는 강력한 구멍이나 틈새 메커니즘이 없는 염화물 SCC가 주된 위험이라면 600이 여전히 더 현명한 엔지니어링 선택이 될 수 있습니다. 교환기에 해수, 염수, 산성 염화물, 정체된 틈새, 침전물 부족 화학 물질 또는 더 높은 압력 성능이 요구되는 경우 일반적으로 625가 더 안전한 합금입니다. 이것이 바로 625의 진정한 논리입니다. 열교환기 튜브용 인코넬 600 대 인코넬 625.
열교환기 튜브용 인코넬 600과 인코넬 625의 실제 차이점

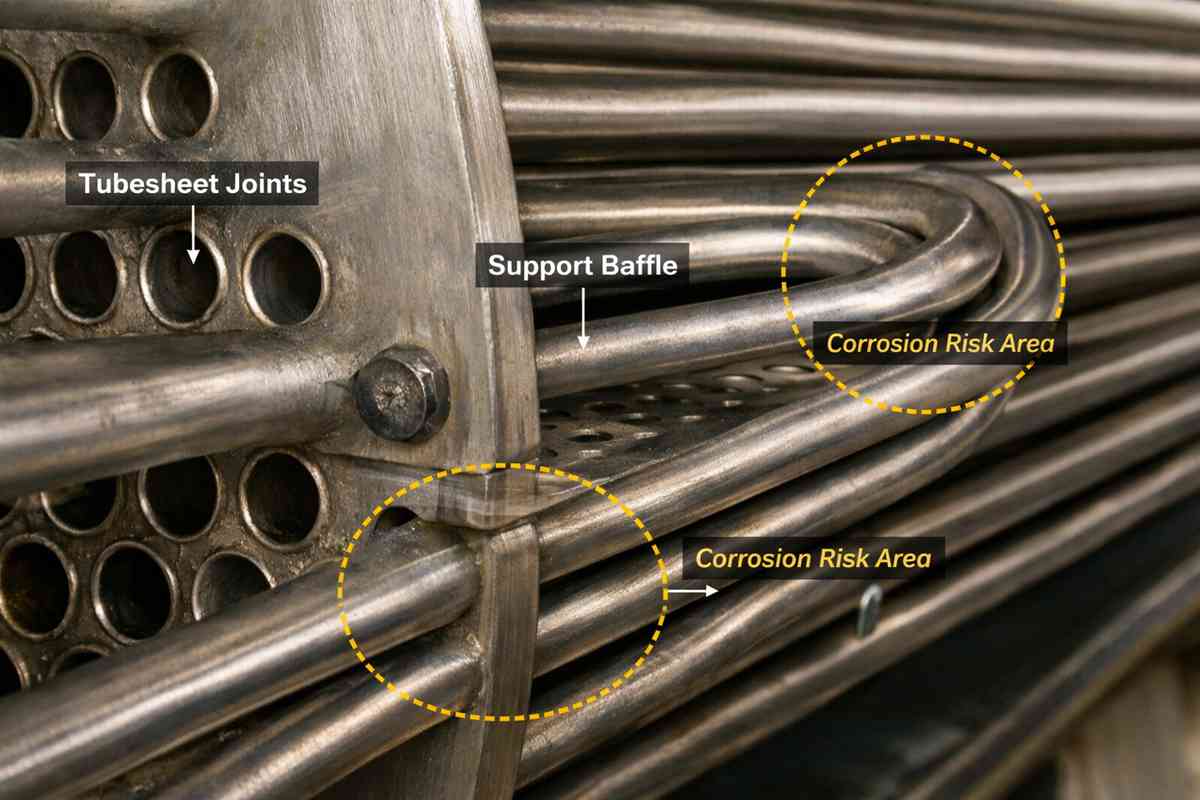

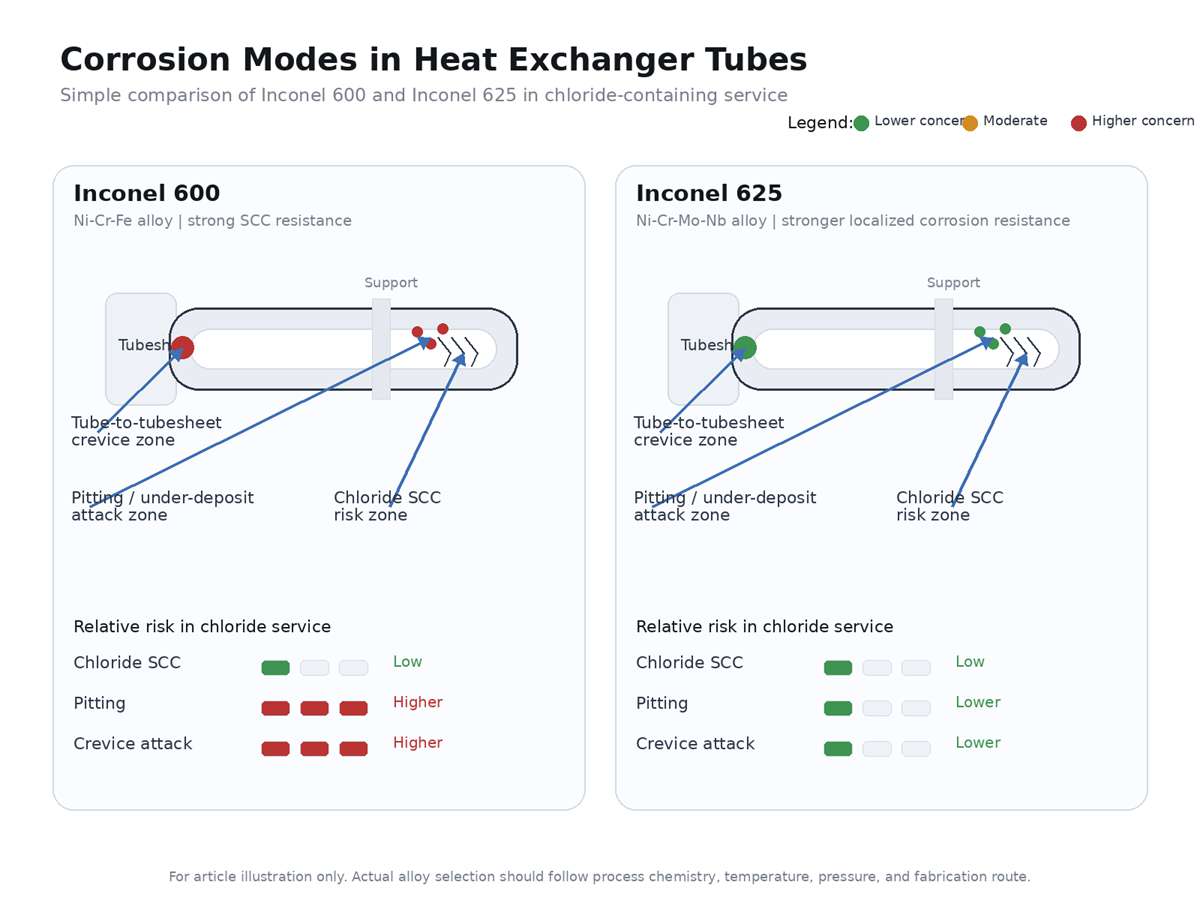

부식 모드는 첫 번째 분리기입니다. 튜브 등급 UNS N06600 데이터는 염화물 SCC에 대한 우수한 내성을 보여주지만, 피팅 저항성은 AISI 304와 대략 비슷한 수준입니다. 반면 UNS N06625는 피팅 및 틈새 부식에 매우 강하고, 염화물 SCC에 거의 영향을 받지 않으며, 심리스 튜브 데이터에서 최소 48의 PRE로 염화물 함유 및 산성 환경에서 높은 내성을 갖는다고 구체적으로 설명되어 있습니다. 실제 교환기에서 이러한 차이는 일반적으로 고장이 시작되는 지점인 지지판, 침전물 그림자, 저유량 영역, 튜브와 튜브 시트 간 틈새에서 두드러지게 나타납니다.
강도는 두 번째 구분 요소로, 많은 RFQ가 너무 일반적인 수준에 머물러 있는 부분입니다. UNS N06600의 열교환기 튜브 데이터는 약 241-245 MPa의 내압 강도와 552-700 MPa 범위의 인장 강도, 조건에 따라 최소 35%의 연신율을 보여줍니다. UNS N06625 튜브의 경우 1등급은 약 415MPa 내압 강도와 827MPa 인장 강도에서 시작하고, 2등급은 약 276MPa와 690MPa에서 시작하며 둘 다 최소 30% 연신율을 갖습니다. 이러한 추가 마진은 더 얇은 벽 설계, 더 나은 압력 억제 또는 진동 및 부식 피로에 대한 향상된 저항성을 정당화할 수 있습니다. 하지만 제조 공장에서는 더 높은 성형 하중, U자 굽힘에서 더 많은 스프링백, 튜브 시트 내로 튜브가 확장되는 동안 더 많은 힘을 의미하기도 합니다.
열 및 제작 거동은 그림을 완성합니다. 특수 금속에 따르면 합금 600의 열 전도도는 실온 근처에서 약 14.9W/m-K인 반면 합금 625는 약 9.8W/m-K이므로 600이 벽을 통과하는 전도 경로를 더 유리하게 제공합니다. 그러나 교환기 듀티는 튜브 벽 전도도만이 아니라 전체 열 저항에 따라 달라지며 대류, 오염, 벽 저항이 모두 전체 전도도에 영향을 미칩니다. 용접 거동도 다릅니다. 합금 625는 니오븀이 용접 중 감작에 대해 합금을 안정화시키기 때문에 비교적 관대한 반면, 합금 600은 약 540~760°C의 감작 범위에서 노출된 후 입자 간 공격에 취약해질 수 있습니다.
열교환기 튜브용 인코넬 600 대 인코넬 625: 특성 표
| 선택 요소 | 인코넬 600(UNS N06600) | 인코넬 625(UNS N06625) | 교환기 튜브가 중요한 이유 |
|---|---|---|---|
| 공칭 화학 | Ni ≥72%, Cr 14-17%, Fe 6-10%; 의도적인 Mo 또는 Nb 없음 | Ni ≥58%, Cr 20-23%, Mo 8-10%, Nb+Ta 3.15-4.15%, Fe ≤5% | 국소 염화물 공격과 강도에서 625가 600을 능가하는 가장 큰 이유는 Mo와 Nb입니다. |
| 20°C에서 튜브 강도 | Rp0.2 약 241-245 MPa; Rm 552-700 MPa; A ≥35% | 1등급: Rp0.2 ≥415 MPa, Rm ≥827 MPa, A ≥30%; 2등급: Rp0.2 ≥276 MPa, Rm ≥690 MPa, A ≥30% | 더 높은 625 강도는 더 얇은 벽, 더 많은 압력 마진 및 더 나은 진동 내성을 지원할 수 있습니다. |
| 실온 근처의 열 전도성 | ~14.9W/m-K | ~9.8W/m-K | 600은 벽을 통해 열을 더 잘 전도하지만 벽 저항은 교환기 역할의 일부일 뿐입니다. |
| 염화물 SCC 저항 | 매우 강력하며 제조업체 데이터에 거의 영향을 받지 않음 | 매우 강력하며 염화물 환경에서 거의 내성이 없습니다. | 둘 다 SCC를 잘 처리하므로 결정은 종종 피팅 및 틈새 위험으로 이동합니다. |
| 구멍/틈새 부식 | 튜브 데이터의 AISI 304 레벨 정보 | 매우 좋음, PRE ≥48 | 이것이 625가 해수, 염수 및 정체 염화물 의무에 선호되는 주된 이유입니다. |
| 용접 / 감광 | 용접성은 우수하지만 열 이력이 중요하며 감작으로 인해 입자 간 공격 위험이 높아질 수 있습니다. | 우수한 용접성; Nb는 용접 시 감작에 저항하는 데 도움이 됩니다. | 용접 부위와 HAZ 거동은 종종 교환기 튜브 수명을 결정합니다. |
| 고온 노트 | 강력한 산화, 침탄, 질소 흡수 및 건조 염소/HCl 내성, 튜브 데이터에서 최대 약 1175°C의 에어 스케일링 데이터. | 산화/스케일링 저항성은 우수하지만 600°C 이상에서 장시간 노출되면 튜브 데이터가 취화될 수 있습니다. | 핫사이드 온도와 노출 시간이 결정에 영향을 미칠 수 있습니다. |
| 일반적인 튜브 표준 | ASTM B163 / B167 | ASTM B444 1등급/2등급 | 구매자는 합금 이름뿐만 아니라 표준 및 조건을 명시해야 합니다. |
출처: 위의 화학, 부식, 기계, 열 및 튜브 표준 값은 UNS N06600 및 UNS N06625에 대한 특수 금속 INCONEL 기술 게시판 및 Alleima 심리스 튜브 데이터시트에서 수집한 것입니다.
실제 견적서에서 600과 625 중 선택하는 방법
고순도 물, 부식성 알칼리, 건조한 고온 가스, 용광로와 같은 대기 또는 염화물 SCC가 우려되는 용도에 강한 피팅이나 틈새 드라이버가 없는 경우 인코넬 600으로 시작해야 합니다. 또한 더 나은 열 전도성, 더 쉬운 성형, 더 관대한 튜브 확장이 중요한 경우에도 여전히 매력적입니다. 실제로 600은 교환기가 비교적 깨끗한 시스템에 있고 설계 기반에 정체된 염화물, 해수 또는 공격적인 혼합 산 화학 물질이 포함되지 않는 경우 합리적인 선택인 경우가 많습니다.
공정에 해수 냉각, 염수, 산성 염화물, 폐쇄 침전물, 저유량 틈새 또는 부식과 기계적 하중의 조합이 포함되는 경우 인코넬 625로 전환할 것입니다. 또한 더 높은 증거 강도, 얇은 벽 기능, 더 강력한 부식 피로 저항성 또는 감작 관련 문제에 대한 더 나은 보호 기능을 갖춘 용접 제조 경로가 필요한 경우에도 더 나은 방향입니다. 한 가지 미묘하지만 중요한 점은 625 문의 시 구매자는 합금 이름에서 멈추지 말아야 한다는 것입니다. 1등급과 2등급 튜빙은 공학적으로 동일한 답이 아닙니다. 1등급은 실온 강도가 더 높은 반면, 특수 금속은 고온에서의 크리프 또는 파열 저항성이 중요한 경우 용액 처리된 소재가 선호된다고 언급합니다.
구매 주문을 내기 전에 저는 항상 염화물 수준, 침전물 또는 틈새 가능성, 실제 금속 온도, 용접 경로, 튜브의 U자 구부림 또는 크게 확장해야 하는지 여부 등 다섯 가지를 확인합니다. 교환기 문제 해결에서 결정적인 문제는 일반적으로 카탈로그 합금 이름뿐만 아니라 현지 화학, 제조 조건 및 실제 손상 메커니즘이 일치하지 않는 것입니다.
결론
질문을 한 줄 답변으로 축소하면 과잉 구매 또는 과소 보호가 될 수 있습니다. 인코넬 600은 국부적인 염화물 공격보다 SCC 저항성, 건식 고온 안정성, 가성 또는 고순도 수질 서비스, 성형성 및 더 나은 벽 전도성이 더 중요한 경우 여전히 심각한 열교환기 튜브 합금입니다. 인코넬 625는 염화물 피팅, 틈새 부식, 고압 하중, 부식 피로 또는 공격적인 혼합 화학 물질이 실제 설계 제한 요인이 될 때 적합합니다. 새 교환기 번들을 검증하거나 고장난 튜브 세트를 교체하는 경우 공정 화학, 염화물 수준, 설계 온도, 압력 및 제조 경로를 28Nickel에 보내주십시오. 이 정보만 있으면 600으로 충분한지, 아니면 625가 더 안전한 수명 주기인지 판단할 수 있습니다.
관련 Q&A
Q1. 열교환기 튜브에는 항상 인코넬 625가 인코넬 600보다 우수합니까?
합금 625는 염화물 함유 서비스에서 피팅 및 틈새 부식에 대해 훨씬 강하고 훨씬 우수하지만, 합금 600은 열전도율이 더 높고 염화물 SCC, 건조한 고온 대기, 부식성 매체 또는 고순도 물이 주요 관심사인 경우 여전히 높은 가치를 지니고 있습니다. “더 나은” 합금은 합금 함량만 높은 것이 아니라 주된 고장 모드에 따라 달라집니다.
Q2. 인코넬 600을 해수 또는 염화물 냉각 서비스에 사용할 수 있나요?
주의해서 사용하세요. 제조업체 튜브 데이터에 따르면 UNS N06600의 SCC 저항성은 우수하지만 내공성은 대략 AISI 304 수준입니다. 교환기 설계에 정체 구역, 침전물, 지지대 또는 튜브 시트 틈새가 포함된 경우, 국부적인 염화물 공격 저항을 위해 특별히 제작된 625가 일반적으로 더 방어적인 선택이 될 수 있습니다.
Q3. 625 등급 1 또는 등급 2 튜브를 지정해야 하나요?
등급을 신중하게 지정하세요. 1등급은 상온 강도가 높은 반면, 2등급은 용액 어닐링 처리된 것으로 고온 크리프 또는 파열 성능이 더 중요한 경우 일반적으로 선택되는 조건입니다. 문의에 “625 튜브”라고만 되어 있고 조건을 정의하지 않은 경우 공학적 근거가 불완전한 것입니다.
