불산이나 고농도의 사워 가스에 노출되는 중요한 산업 환경에서 재료 고장은 치명적이며 용납할 수 없는 일입니다. 기계 엔지니어와 금속 공학자들은 이러한 부식성이 강한 시스템에서 응력 부식 균열(SCC)과 심각한 국부적 피팅 문제를 자주 겪습니다. 프리미엄 소재를 조달할 때 유능한 모넬 합금 공급업체를 찾는 것은 고응력 애플리케이션에서 장기적인 구조적 무결성을 보장하는 데 매우 중요합니다. 니켈-구리 시스템에 내재된 고용체 강화는 고유한 내식성을 제공하지만, 이는 기본 야금이 엄격하고 정확하게 제어되는 경우에만 해당됩니다. 28Nickel은 이러한 가혹한 조건을 견디는 데 필요한 미세 구조적 뉘앙스와 열 이력을 이해하여 엔지니어링 설계가 현장 현실에 완벽하게 적용될 수 있도록 보장합니다.

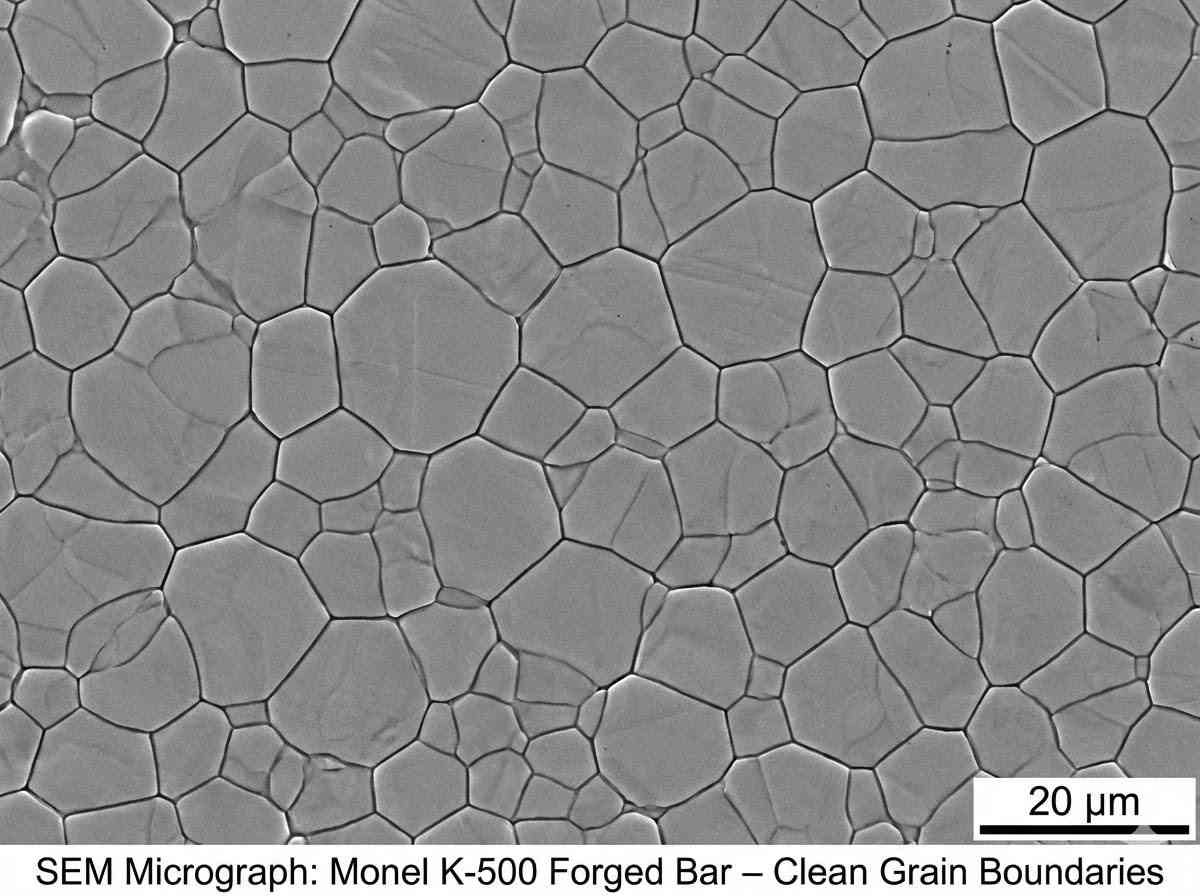

미세 구조 무결성 및 자기 투과성 한계
모넬 400 (UNS N04400) 및 강수량 경화 대응 제품인 모넬 K-500(UNS N05500)은 니켈(최소 63%)과 구리(28-34%)의 섬세한 균형 매트릭스에 의존합니다. 입계 부식을 방지하기 위해 용융 공정 중에 황 및 탄소와 같은 미량의 잔류 원소의 존재를 적극적으로 최소화해야 합니다. 많은 엔지니어들이 특정 열 로트에서 실제 항복 강도 편차 또는 경도 분포를 확인하지 않고 NACE MR0175/ISO 15156 준수를 일상적으로 지정합니다.
모넬 합금 공급업체 중국을 공식적으로 평가할 때는 기본적인 밀 테스트 보고서(MTR)를 훨씬 뛰어넘어 살펴봐야 합니다. 종종 간과되는 엔지니어링 사양인 이러한 재료의 자기 투과성을 고려해야 합니다. 모넬 400은 일반적으로 실온에서 자성을 띠지만, 정확한 구리 대 니켈 비율과 냉간 가공 정도에 따라 크게 달라집니다. 반대로 Monel K-500은 -101°C(-150°F)까지 완전히 비자성입니다. 다운홀 방향 드릴링 칼라 또는 민감한 전자 하우징의 경우 이러한 비자성 특성은 타협할 수 없습니다. 중국의 모넬 합금 공급업체가 철 함량을 엄격한 2.0% 최대 한도 내에서 제어하지 못하면 자기 투과성이 급상승하여 특수 벌목 드릴링(LWD) 애플리케이션에 사용할 수 없게 됩니다.
| 합금 등급 | 니켈(%) | 구리(%) | Min. 항복 강도(MPa) | 최소. 인장 강도(MPa) | 최대 경도(로크웰 C) |
| 모넬 400(어닐링) | 63.0분 | 28.0 - 34.0 | 170 | 480 | 해당 없음(최대 75 HRB) |
| 모넬 K-500(노화 경화) | 63.0분 | 27.0 - 33.0 | 690 | 965 | 35 HRC(NACE당) |
HF 알킬화를 위한 모넬 합금 공급업체 중국 역량 평가
이 Ni-Cu 매트릭스에 대한 가장 엄격한 야금 테스트 중 하나는 현대 정유 공장의 불화수소(HF) 산 알킬화 단위입니다. 무수 HF에서 모넬 400은 단단히 밀착되는 보호용 니켈-구리 불소 필름을 형성합니다. 그러나 용존 산소나 물이 실수로 공정 시스템에 유입되면 부식 속도가 급격히 빨라집니다. 따라서 제조업체가 제공하는 치수 공차와 표면 마감이 가장 중요하며, 가공 불량으로 인한 미세한 표면 결함은 국소 부식을 가속화하는 시작점으로 작용할 수 있습니다. 기술적으로 숙련된 모넬 합금 공급업체인 중국은 어닐링 공정을 최적화하여 일반적으로 ASTM 5번에서 7번 사이의 균일한 입자 크기를 보장합니다. 이 특정 입자 구조는 알킬화 배관에 필요한 충격 인성과 표면 안정성의 최적의 균형을 제공합니다.
또한 이러한 고합금 소재를 용접하면 열 균열의 위험이 분명히 존재합니다. ERNiCu-7과 같은 필러 금속은 모재와 완벽하게 일치해야 하며, 열 입력은 엄격하게 규제되어야 합니다. 복잡한 압력 용기 또는 두꺼운 벽의 열교환기 튜브를 제조하는 동안 모넬 합금 공급 업체인 중국이 열전도율 차이를 철저히 이해하고 있는지 확인해야 합니다. 폭기된 HF 증기의 응력 부식 균열은 가공 또는 냉간 성형으로 인한 잔류 인장 응력이 적절히 완화되지 않을 때 발생하는 고도로 문서화된 고장 모드입니다. 따라서 538°C~649°C에서 1~2시간 동안 응력 완화 어닐링을 실시한 후 천천히 냉각할 것을 강력히 권장합니다. 이러한 열 사이클 기능을 검증하는 것은 중국 모넬 합금 공급업체를 심사할 때 매우 중요한 단계입니다.
정확한 재료 등급을 선택하려면 특정 운영 환경의 정확한 부식성 종, 온도 구배, 주기적인 기계적 부하를 종합적으로 매핑해야 합니다. 엔지니어는 원시 야금 데이터에 타협할 여유가 없습니다. 다음 해저, 해양 또는 석유화학 프로젝트를 위한 재료 선택에 어려움을 겪고 있다면 28Nickel의 엔지니어링 팀에 문의하세요. 엄격한 기술 지원과 심층적인 야금 분석을 제공하여 고객의 사양이 현장의 현실과 완벽하게 일치하도록 보장합니다. 전담 모넬 합금 공급업체 중국과 협력하면 엔지니어링 과제에 대한 불확실성 없이 명확성과 확신을 가질 수 있습니다.
관련 Q&A
Q1: 모넬 K-500이 노화 경화 후 연성 손실이 발생하는 이유는 무엇인가요?
A1: 시효 경화는 본질적으로 금속 매트릭스 전체에 걸쳐 미세한 감마-원소상(Ni3[Ti, Al])을 침전시킵니다. 이는 항복 강도를 기하급수적으로 증가시키지만, 본질적으로 소성 변형을 제한하는 전위 장벽을 생성하여 자연적으로 연성을 감소시킵니다. 합금을 과도하게 노화시키거나 감응 온도 범위에서 너무 천천히 냉각하면 이 문제가 심각하게 악화될 수 있으므로 소재 공급업체의 정밀한 열 제어가 엄격하게 요구됩니다.
Q2: 모넬 400을 강한 산화성 산성 환경에서 사용하도록 지정할 수 있나요?
A2: 절대 아닙니다. 모넬 400은 환원 환경(HF, 비환기 황산, 해양 대기 등)에서는 탁월한 성능을 발휘하지만 질산과 같은 산화성 산이나 용존 산소가 많은 유체 시스템에서는 매우 열악한 성능을 발휘합니다. 이러한 조건에서는 보호용 불소 또는 산화막이 빠르게 분해됩니다. 하스텔로이(C-276) 또는 인코넬 등급은 일반적으로 산화성이 강한 조건에 더 적합합니다.
Q3: 배관 시스템에서 Monel K-500과 탄소강을 접합하기 위한 최적의 용접 절차는 무엇입니까?
A3: 가스 텅스텐 아크 용접(GTAW)은 ERNiCu-7 또는 ENiCrFe-3 필러 금속을 사용하는 것을 적극 권장합니다. 여기서 가장 중요한 야금학적 요소는 희석 제어입니다. 탄소강 측에서 용융 용접 풀로 유입되는 철 희석을 최소화하면 고온 균열을 방지하고 열 영향 구역(HAZ)에서 필요한 내식성을 유지할 수 있습니다. 일반적으로 예열은 필요하지 않지만 과도한 열 입력을 방지하기 위해 인터패스 온도를 150°C 이하로 유지해야 합니다.
