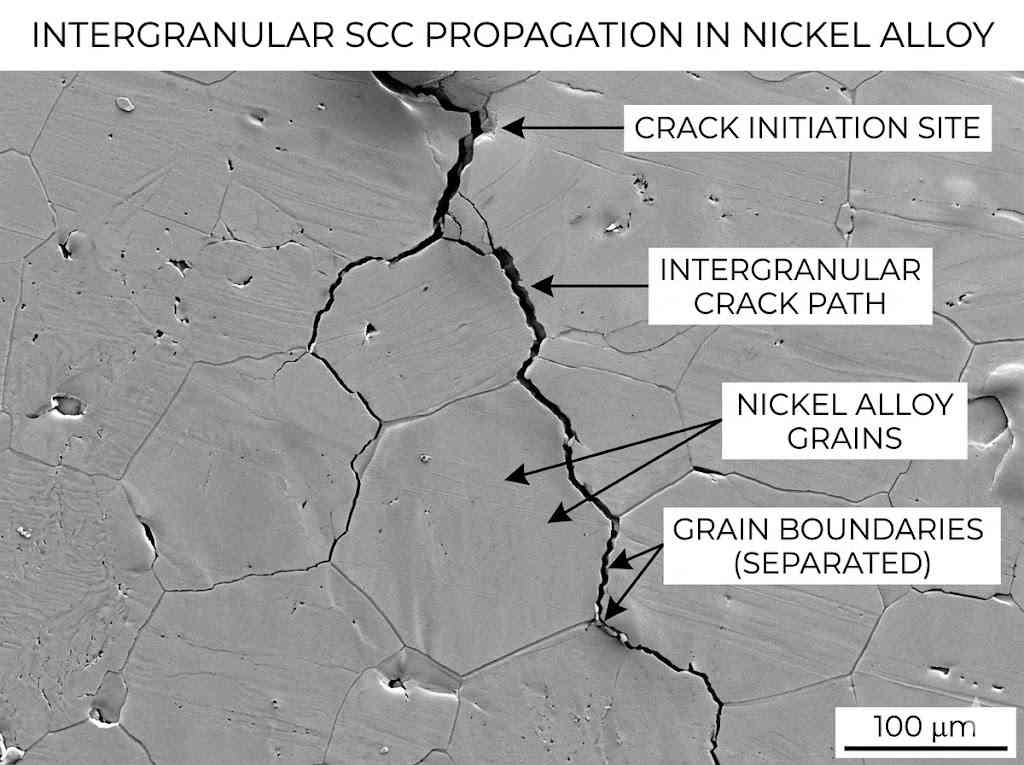

염화물 응력 부식 균열(SCC)은 가혹한 석유화학 환경에서 주요 고장 모드로 남아 있습니다. 고온과 높은 인장 응력을 받으면 표준 오스테나이트 스테인리스강은 급속한 입계 균열을 겪게 됩니다. 이러한 치명적인 고장을 완화하려면 고니켈 초합금으로 업그레이드해야 합니다. 하지만 단순히 등급을 지정하는 것만으로는 충분하지 않습니다. 열의 야금학적 무결성은 장기적인 성능을 결정하기 때문에 신뢰할 수 있는 파트너와 협력하는 것이 중요합니다. 니켈 합금 공급업체 는 압력 용기 및 열교환기에서 가장 중요한 엔지니어링 결정입니다. 진공 유도 용융(VIM) 공정 중 미량 원소 제어는 최종 미세 구조 안정성에 큰 영향을 미칩니다.
내공 저항 및 재료 무결성 계산
국부적인 부식, 특히 피팅 및 틈새 부식의 경우 엔지니어는 피팅 저항 등가 수(PREN)를 사용합니다. 이론적 방정식입니다, , 는 몰리브덴과 질소 첨가물의 무게가 무겁습니다. 해양 플랫폼 또는 사워 가스 후보를 평가할 때() 가공 시 UNS N06625(합금 625) 및 UNS N10276(합금 C-276)과 같은 소재가 기본 솔루션으로 자주 등장합니다.
그러나 이론적 PREN 계산은 완벽하게 균일한 고용체를 가정합니다. 실제로 응고 중 원소 분리는 몰리브덴이 고갈된 국소 영역을 생성하여 갈바닉 셀의 개시 부위 역할을 할 수 있습니다. 신뢰할 수 있고 신뢰할 수 있는 니켈 합금 공급업체는 균일한 원소 분포를 보장하기 위해 엄격한 균질화 어닐링 관행을 구현해야 합니다. 현재 신뢰할 수 있는 니켈 합금 공급업체가 요청 시 상세한 미세 청정도 데이터 또는 에너지 분산형 X-선 분광법(EDS) 매핑을 제공하지 않는다면 고압 부품의 구조적 무결성이 위험에 처할 수 있습니다.
| 합금 등급(UNS) | 니켈(%) | 크롬(%) | 몰리브덴(%) | 철 (%) | 최소 PREN |
| 합금 600(N06600) | 72.0분 | 14.0 - 17.0 | – | 6.0 - 10.0 | ~15 |
| 합금 825(N08825) | 38.0 - 46.0 | 19.5 - 23.5 | 2.5 - 3.5 | 22.0분 | ~28 |
| 합금 625(N06625) | 58.0분 | 20.0 - 23.0 | 8.0 - 10.0 | 최대 5.0 | ~46 |
| 합금 C-276(N10276) | 잔액 | 14.5 - 16.5 | 15.0 - 17.0 | 4.0 - 7.0 | ~64 |
곡물 경계 강수량 제어

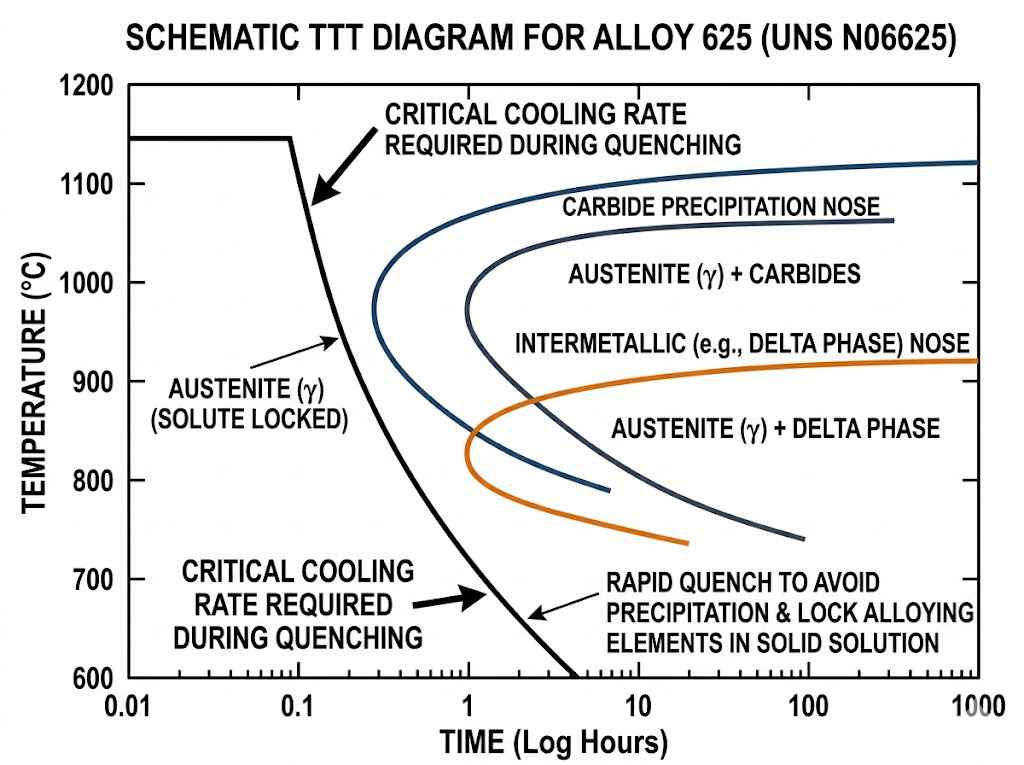

고온 상 안정성은 신뢰할 수 있는 니켈 합금 공급업체의 전문성이 드러나는 또 다른 분야입니다. 650°C에서 900°C 사이의 온도에 노출되면 Mu(...)와 같은 유해한 위상 밀집형(TCP) 상이 침전될 수 있습니다.) 또는 시그마() 상뿐만 아니라 복잡한 금속 탄화물()를 따라 곡물 경계를 따라 이동합니다.
이러한 침전물은 인접한 매트릭스에서 크롬과 몰리브덴과 같은 필수 합금 원소를 소모합니다. 민감화라고 하는 이러한 고갈 현상으로 인해 입자 경계 영역은 산화성 산성 환경에서 입자 간 공격(IGA)에 매우 취약해집니다. 아르곤 산소 탈탄(AOD) 정제 단계에서 탄소 함량을 정밀하게 제어하는 것은 필수입니다. 최신 초저탄소 등급(예: C 0.010%)는 카바이드 침전 동역학을 상당히 지연시킵니다. 신뢰할 수 있는 니켈 합금 공급업체는 용액 어닐링 후 미세 구조를 “동결”하고 이러한 합금 원소를 고용액에 고정하기 위한 빠른 담금질에 대한 엄격한 프로토콜을 갖추고 있어야 합니다.
기계적 거동 및 작업 경화
내식성 외에도 이러한 소재에 대한 기계적 요구 사항은 엄격한 치수 및 물성 공차를 요구합니다. 니켈 합금 는 냉간 성형 작업 중에 공작물이 빠르게 경화되는 것으로 악명이 높습니다. 오스테나이트 매트릭스는 변형 경화 지수가 높기 때문에 소성 변형에 따라 항복 강도가 급격히 증가합니다.
최종 밀 가공 과정에서 신뢰할 수 있는 니켈 합금 공급업체가 입자 크기를 엄격하게 제어하지 않으면 제조 팀이 후속 성형 또는 용접 시 국소 응력 집중과 잠재적인 미세 균열이 발생할 수 있습니다. 입자 크기가 거칠면 전체 입자 경계 면적이 감소하여 황이나 인과 같은 미량 불순물이 농축되어 고온 연성이 급격히 낮아지고 자동 용접 시 고온 균열이 발생합니다. 28니켈의 엔지니어들은 소재 조달이 단순히 ASTM 사양을 충족하는 것이 아니라 특정 제조 순서와 작동 범위에 최적화된 미세 구조를 엔지니어링하는 것임을 끊임없이 강조합니다.
인프라의 미래 보장
극한 환경에서의 재료 선택은 오류의 여지를 남기지 않습니다. 용융 관행, 열역학적 처리 및 위상 제어의 미묘한 차이가 중요한 산업 자산의 수명을 결정합니다. 신뢰할 수 있는 올바른 니켈 합금 공급업체를 선택하면 이론적 재료 특성과 실제 성능 간의 격차를 해소할 수 있습니다. 야금학적 안정성을 보장하려면 미세 구조 수준에서 심도 있는 엔지니어링 통찰력과 엄격한 품질 보증이 필요합니다.
엔지니어링 팀이 공격적인 부식이나 고온 열화에 대응하기 위해 소재 업그레이드를 평가하고 있다면 기술 협업이 필수적입니다. 28Nickel의 재료 엔지니어가 귀사의 특정 운영 매개변수를 분석하고 맞춤형 야금 솔루션을 추천해 드립니다. 귀사의 특정 운영 환경에 대해 논의하고 소재 사양을 최적화할 수 있도록 도와드리겠습니다.
관련 Q&A
Q1: 신뢰할 수 있는 니켈 합금 공급업체는 용접 중 합금 825의 감작을 어떻게 방지합니까?
A: 용융 중 탄소 함량을 엄격하게 제어하고(0.05% 이하로 유지) 티타늄과 같은 안정화 원소를 첨가하여 민감화를 방지합니다. 신뢰할 수 있는 니켈 합금 공급업체는 약 940°C에서 안정화 어닐링을 통해 티타늄 카바이드를 침전시켜 용접의 열 주기 동안 크롬을 고용체 상태로 유지하여 내식성을 유지합니다.
Q2: 신뢰할 수 있는 해양용 니켈 합금 공급업체를 평가할 때 PREN 값의 중요성은 무엇인가요?
A: PREN은 바닷물과 같이 염화물이 풍부한 환경에서 국부적인 피팅에 대한 소재의 저항성을 나타냅니다. 신뢰할 수 있는 유능한 니켈 합금 공급업체는 단순히 표준 PREN을 제시하는 것이 아니라 특정 배치의 PREN을 극대화하기 위해 허용 열 범위 내에서 몰리브덴 및 질소 수준을 엄격하게 제어했음을 입증하는 인증된 밀 테스트 보고서(MTR)를 제공할 것입니다.
Q3: 엔지니어가 신뢰할 수 있는 니켈 합금 공급업체에 엄격한 입자 크기 제어를 요구해야 하는 이유는 무엇인가요?
A: 입자 크기는 기계적 특성과 고온 크리프 저항에 직접적인 영향을 미칩니다. 입자 크기가 미세할수록(예: ASTM 5 이하) 항복 강도와 주변 온도에서의 피로 수명이 향상되는 반면, 입자가 거칠수록(ASTM 3 이하) 600°C 이상의 우수한 크리프 파열 강도를 위해 지정되는 경우가 많습니다. 신뢰할 수 있는 니켈 합금 공급업체는 용도에 맞는 특정 입자 크기를 달성하기 위해 최종 어닐링 공정을 맞춤화해야 합니다.
