Quando os engenheiros discutem Hastelloy B-2 vs Monel K-500 para tubos de permutadores de calor, A comparação incorrecta começa frequentemente com um gráfico de corrosão genérico. Isso é um erro. Em serviço de permutadores, os tubos não falham no papel; falham na intersecção da química, velocidade do fluxo, rota de fabrico e tensão residual. Um tubo que parece excelente em dados de imersão estática pode tornar-se uma má escolha assim que a contaminação oxidante, a soldadura tubo a tubo ou a erosão impulsionada pela velocidade entram em cena. Portanto, a verdadeira questão não é qual liga é “melhor” em abstrato. A verdadeira questão é saber qual a liga mais estável na janela exacta do seu processo.
O Hastelloy B-2 e o Monel K-500 pertencem a famílias metalúrgicas muito diferentes. Hastelloy B-2 é uma liga de níquel-molibdénio desenvolvida para meios fortemente redutores, especialmente sistemas ácidos onde a resistência ao ácido clorídrico é importante. O Monel K-500, pelo contrário, é uma liga de níquel-cobre endurecida por precipitação, valorizada pela sua elevada resistência, resistência à água do mar e boa resistência à erosão e à cavitação. No desenho de um permutador de calor, ambos podem aparecer como premium ligas de níquel. No entanto, em serviço, resolvem problemas diferentes.
Hastelloy B-2 vs Monel K-500 para tubagem de permutador de calor: começar pelo modo de falha

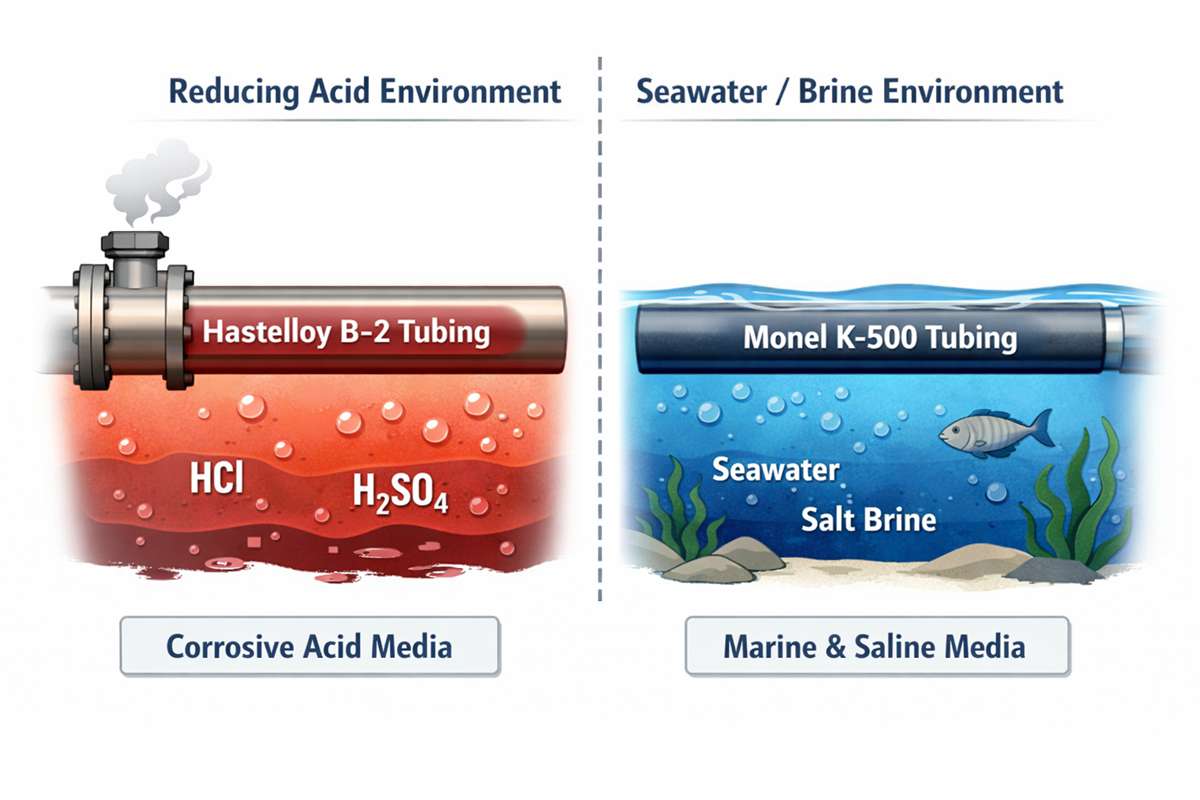

O primeiro filtro é a química do processo. Se o lado do tubo ou do invólucro contiver ácidos redutores fortes, especialmente correntes com ácido clorídrico com baixa contaminação oxidante, o Hastelloy B-2 passa imediatamente para a frente. A sua matriz de níquel-molibdénio é especificamente conhecida pela sua resistência em ambientes redutores, onde muitos aços inoxidáveis, e mesmo várias outras ligas de níquel, perdem margem muito rapidamente. É aí que o B-2 ganha a sua reputação.
Mas essa mesma resistência tem um limite. O Hastelloy B-2 não é uma liga anticorrosiva para todos os fins. É notavelmente menos adequada quando estão presentes espécies oxidantes ou quando a contaminação férrica e cúprica pode alterar o potencial de corrosão. Na realidade, isto é mais importante do que muitas fichas de dados admitem. Um fluxo nominalmente redutor pode tornar-se misto, perturbado ou intermitentemente contaminado durante a limpeza, arranque ou transição do processo. Quando isso acontece, a lógica de seleção muda rapidamente.
O Monel K-500 resulta de uma filosofia de conceção diferente. Não é escolhido por ter um desempenho superior ao do B-2 em ácidos redutores quentes; normalmente não o é. É escolhido quando a tubagem do permutador tem de suportar uma carga mecânica significativa ao mesmo tempo que resiste à água do mar, a salmouras com cloretos, a meios de alta velocidade ou a condições de impacto em que uma liga mais macia pode perder parede por ataque assistido por erosão. A sua estrutura endurecida por precipitação confere-lhe uma resistência muito superior à dos tipos de Monel não endurecidos por envelhecimento, o que pode ser valioso em permutadores compactos, feixes vibratórios ou serviços com diferenciais de pressão exigentes.
Assim, em Hastelloy B-2 vs Monel K-500 para tubagem de permutador de calor, A química decide a primeira metade da resposta, mas a mecânica decide a segunda metade.

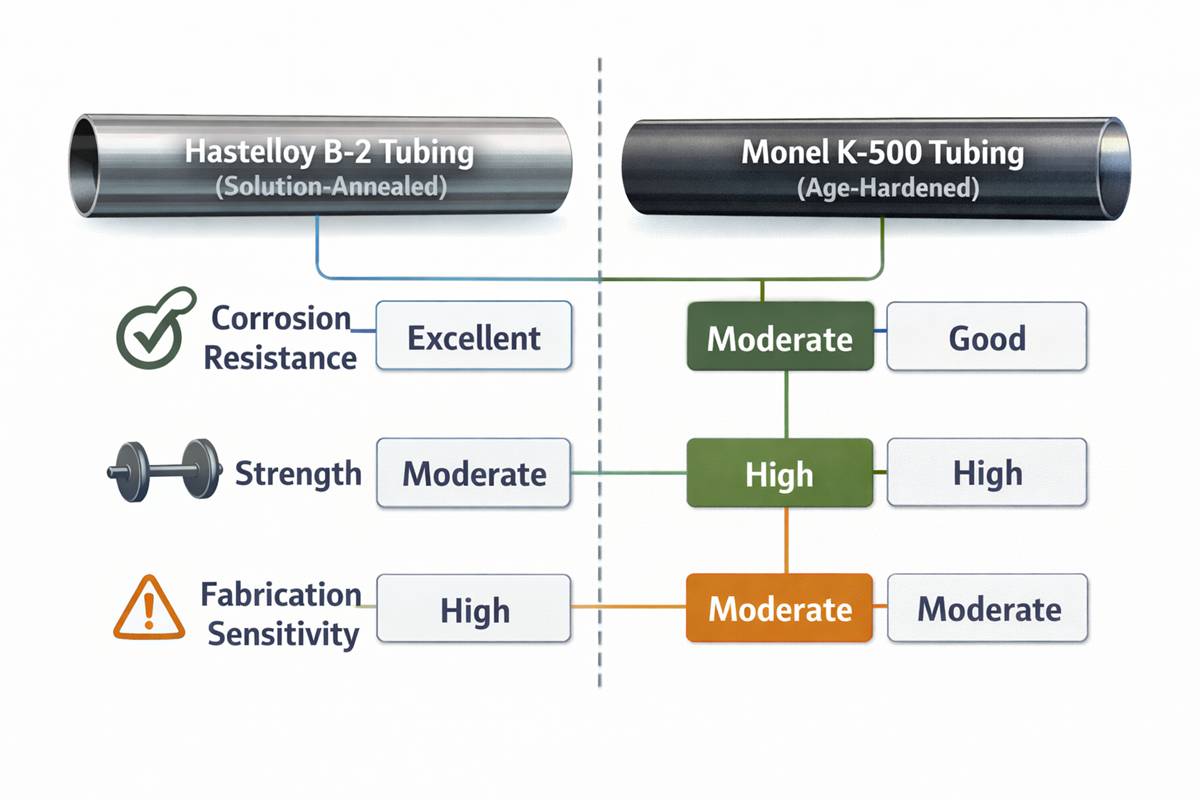

| Fator de seleção | Hastelloy B-2 | Monel K-500 | Significado de engenharia para tubos |
|---|---|---|---|
| Tipo metalúrgico | Liga de corrosão Ni-Mo | Liga de Ni-Cu endurecida pela idade | São concebidos para diferentes prioridades de serviço |
| Vantagem mais conhecida | Forte resistência aos ácidos redutores | Elevada resistência e resistência à água do mar e à salmoura | Comparar a química do processo antes de comparar o preço |
| Lado fraco | Sensível a ambientes oxidantes | Não é preferível para o trabalho com ácidos redutores fortes | O pressuposto de fluido errado leva a uma falha precoce |
| Nível de força | Moderado | Elevado | O K-500 pode permitir uma melhor resistência à vibração ou à deformação por pressão |
| Água do mar / meios marinhos | Dependente do serviço, não é a principal razão para o escolher | Candidato muito forte | O K-500 é muitas vezes mais lógico no serviço de arrefecimento marítimo |
| Serviço de ácido clorídrico | Área de grande força quando a contaminação oxidante é controlada | Escolha geralmente má | B-2 é a opção mais credível para a redução dos permutadores de ácido |
| Mentalidade de fabrico | O controlo da corrosão durante a soldadura e a limpeza é fundamental | A condição de tratamento térmico e a estratégia de soldadura são importantes | A prática na loja pode ser tão importante como a química da liga |
| Risco de seleção típico | Partindo do princípio de que todas as condições de compensação se mantêm reduzidas | Escolher a força e subestimar a gravidade do ácido | O insucesso deve-se normalmente a um mapeamento incorreto do serviço e não à qualidade da liga em bruto |
Em Hastelloy B-2 vs Monel K-500 para tubos de permutadores de calor, o fabrico não é uma questão secundária
Por vezes, os engenheiros reduzem a seleção da liga à resistência à corrosão e à tração. No caso dos tubos, essa seleção é incompleta. A rota de fabrico é uma parte importante do desempenho.
O Hastelloy B-2 requer um controlo disciplinado na oficina. A contaminação da superfície, a exposição térmica incorrecta ou uma limpeza pós-fabricação descuidada podem comprometer a margem de corrosão que julgava ter adquirido. Nos feixes de permutadores, onde estão envolvidos tubos de parede fina, expansão, soldadura e aquecimento local, a qualidade do fabrico é inseparável do desempenho da liga. O B-2 é muitas vezes a resposta correta para o trabalho com ácidos redutores, mas apenas se a sequência de fabrico respeitar as necessidades da liga.
O Monel K-500 levanta um conjunto diferente de questões. Uma vez que a sua elevada resistência resulta do endurecimento por envelhecimento, o engenheiro tem de pensar nas condições de fornecimento, no método de união e no facto de o percurso de fabrico perturbar o equilíbrio final das propriedades. Em tubagens rectas, isto pode tornar o K-500 menos simples do que as pessoas esperam. É uma liga excelente quando a força, a resistência à água do mar e o desempenho da erosão são importantes simultaneamente. Ainda assim, se o projeto do permutador depender fortemente da soldadura ou de operações pós-fabricação complicadas, o percurso prático de fabrico deve ser revisto com antecedência e não após a aquisição.
É por isso que Hastelloy B-2 vs Monel K-500 para tubagem de permutador de calor não pode ser reduzida a uma simples classificação da corrosão. O percurso de fabrico dos tubos, a têmpera final ou a condição de tratamento térmico, o método de união e até mesmo a química de limpeza utilizada durante a colocação em funcionamento influenciam o resultado real.
Outra distinção importante é a fiabilidade do serviço sob variáveis mistas. Se o seu permutador utiliza ácido redutor continuamente e a química é rigorosamente controlada, o Hastelloy B-2 é normalmente a escolha tecnicamente mais defensável. Se o seu permutador estiver a lidar com água do mar, salmoura ou meios utilitários ricos em cloreto com alta velocidade e tensão mecânica significativa, o Monel K-500 torna-se muito mais atrativo. Se o seu serviço inclui condições ácidas ou ambientes que punem ligas de níquel-cobre de alta resistência, então o K-500 merece uma revisão adicional do risco de fissuração em vez de uma aprovação rápida.
Qual a liga que os compradores e engenheiros devem escolher?
Para os compradores que comparam Hastelloy B-2 vs Monel K-500 para tubagem de permutador de calor, A questão decisiva não é o custo por quilograma. É o custo por ano de funcionamento estável. Uma seleção de custo mais baixo que necessite de ser novamente tubulada após um desvio químico, erosão ou danos relacionados com o fabrico raramente é económica.
Escolha Hastelloy B-2 quando o permutador é dominado pela corrosão de ácidos redutores e a contaminação oxidante pode ser rigorosamente controlada. Escolha o Monel K-500 quando a tubagem tem de sobreviver ao serviço de água do mar ou salmoura, suportando tensões mecânicas mais elevadas, resistindo à erosão e mantendo a estabilidade dimensional. Se o processo inclui corrosão severa e forte demanda mecânica, pare de procurar um atalho; o serviço precisa de uma revisão mais profunda das excursões químicas, restrições de fabricação e histórico de falhas.
Na 28Nickel, as discussões técnicas mais úteis começam normalmente com quatro pontos de dados: composição completa do processo, temperaturas normais e de perturbação, regime de fluxo e método de união. Sem estes dados, qualquer recomendação de liga é apenas uma meia engenharia. Se a sua equipa estiver entre duas ligas de níquel e a fronteira não for óbvia, esse é exatamente o momento de pedir uma revisão do material específico do tubo antes de fazer a encomenda.
Perguntas e respostas relacionadas
1. O Monel K-500 é melhor do que o Hastelloy B-2 para tubos de permutadores de calor de água do mar?
Em muitos serviços de água do mar e salmoura, sim. O Monel K-500 geralmente faz mais sentido quando o serviço enfatiza a resistência à água do mar, alta velocidade de fluxo, resistência à erosão e resistência mecânica. O Hastelloy B-2 é geralmente selecionado para resistência a ácidos redutores e não como liga de primeira escolha para tubos marítimos.
2. Porque é que o Hastelloy B-2 é preferido no serviço de permutador de ácido clorídrico?
Porque o Hastelloy B-2 foi desenvolvido para ambientes fortemente redutores e tem uma química de níquel-molibdénio que funciona muito bem em sistemas com ácido clorídrico quando os contaminantes oxidantes são controlados. Esta é a condição fundamental; se o ambiente se tornar oxidante, a vantagem pode diminuir rapidamente.
3. Qual é o maior erro na seleção de tubos para permutadores de calor em Hastelloy B-2 vs Monel K-500?
O maior erro é comparar apenas a resistência à corrosão nominal e ignorar o fabrico e as condições de perturbação. Em projectos reais, a falha da liga é frequentemente causada por uma mistura de químicos, efeitos de soldadura, contaminação de limpeza ou danos relacionados com a velocidade, e não apenas pela folha de dados da liga de base.
