ハステロイC-22の硫酸中での耐食性は、あたかも単一の固定された特性であるかのように議論されることが多い。実際のプラントサービスでは、そのようなことはありません。UNS N06022の性能は、酸濃度、温度、酸化性汚染、流量体制、またデータが実験室のきれいな酸から得られたものか、塩化物、鉄イオン、溶存酸素を含む汚れたプロセスループから得られたものかによって変化します。なぜなら、購入者が濃度-温度エンベロープの代わりに「良好な耐硫酸性」を普遍的な主張として扱うときに、多くの高価な材料の失敗が起こるからです。HASTELLOY C-22はNi-Cr-Mo-W合金で、公称化学組成はNiバランス、22% Cr、13% Mo、3% W、3% Feで、クロムの含有量が高いことが、還元性媒体だけでなく酸化性または混合酸環境でも優れた性能を発揮する理由の一つです。.
腐食エンジニアの観点から、ハステロイC-22の硫酸中での耐食性は、パンフレットで判断するよりも、次の3つの質問で判断すべきです：酸濃度はどのくらいか、真の金属温度はどのくらいか、どのような不純物が存在するか？ヘインズの腐食データと等腐食性ダイアグラムは、実験室条件下での試薬グレードの硫酸に基づいており、ヘインズは工業用として使用する前に実地試験を行うことを明確に推奨している。この注意書きは法的な細則ではなく、健全な合金選択の核心である。.
ハステロイC-22の耐硫酸腐食性が単一数値でない理由
冶金学はその挙動を説明する。純粋な硫酸では、モリブデンは非常に有益であり、ニッケル・モリブデン合金は一般的に最も強い耐性を示す。しかし、工業用硫酸が理想的な還元媒体であることは稀です。酸化種は、「きれいな酸」チャートでは優れているように見える合金を不安定にする可能性があります。C-22のようなニッケル-クロム-モリブデン合金は、使用中に酸化種が現れた場合、クロムによる特別な保護を得ながら、高い耐硫酸性を保持します。酸化種を含む工業用硫酸では、Ni-Cr-Mo系でクロムが高いほど保護効果が高まります。そのため、C-22がしばしば選択されるのは、純粋な硫酸中ではあらゆる点で絶対的に優れているからではなく、混合、汚染、またはアップセット条件下で最も寛容な合金の一つだからです。.
エンジニアが時々C-22とC-276を混同するのもこの点である。HASTELLOY C-22はC-276よりクロムが高く、Haynesは特に酸化性媒体に対する耐性が非常に高く、塩化物による孔食に対する耐性が非常に高いと指摘しています。塩化物の浸入、酸化性のキャリーオーバー、あるいは洗浄サイクルのクロスオーバーが起こり得る硫酸システムでは、その余分なマージンは、書類上の最高の純酸の数値を追い求めるよりも価値があることが多い。これは、公表されている合金化学と腐食ガイダンスから導き出された工学的な推論であり、すべてのプラントのための包括的なルールではない。.

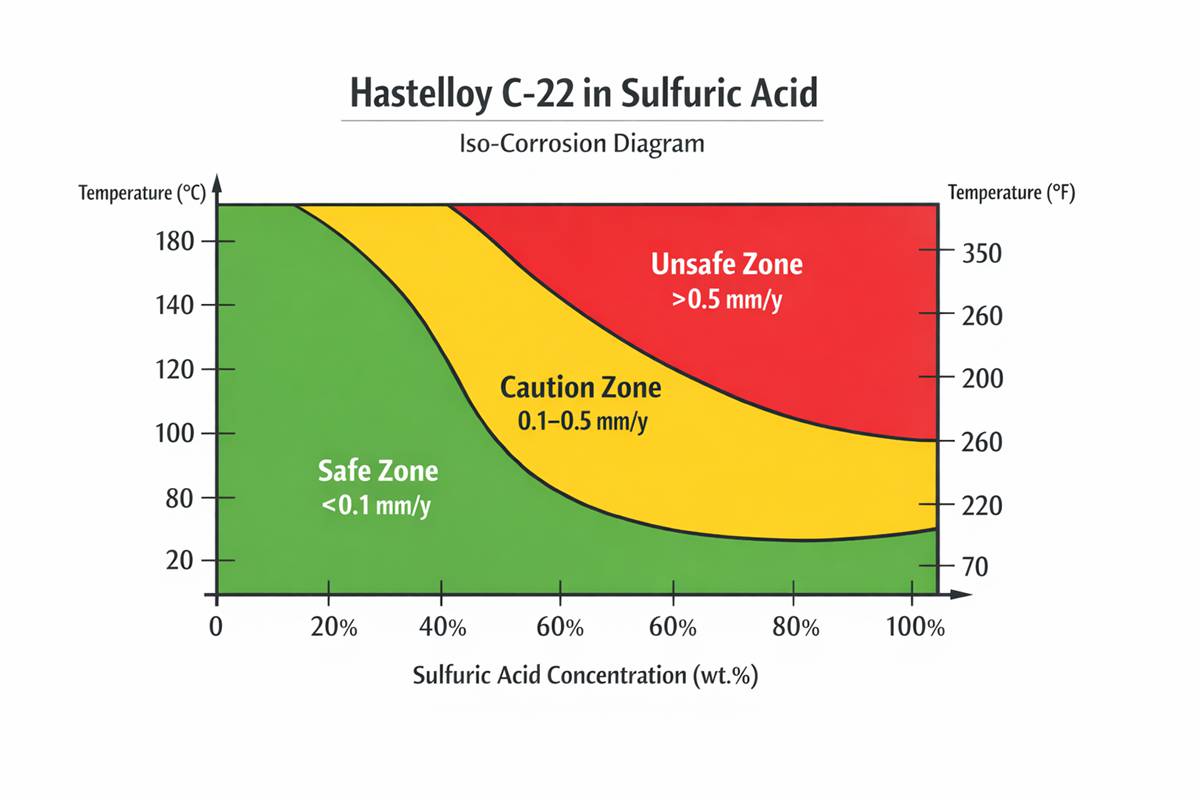

以下は、試薬グレード溶液のヘインズ硫酸データから抽出した、ハステロイC-22の硫酸中での耐食性に関する代表的な実験室腐食速度です。実用的なスクリーニングとして、Haynesの等腐食プロットは0.1mm/yを「非常に安全な」しきい値として、0.5mm/yを設計寿命と腐食許容量に応じて、より高いが場合によってはまだ管理可能な境界値として使用しています。.
| 硫酸濃度 | 150°F / 66°C | 175°F / 79°C | 200°F / 93°C | 沸騰 |
|---|---|---|---|---|
| 10wt.% | — | 0.02mm/年 | 0.04mm/年 | 0.29mm/年 |
| 20wt.% | 0.01mm/年 | 0.03mm/年 | 0.28mm/年 | 0.83mm/年 |
| 40wt.% | 0.01mm/年 | 0.31mm/年 | 0.87mm/年 | 3.99mm/年 |
| 60wt.% | — | 0.67mm/年 | 0.95mm/年 | — |
| 80wt.% | — | 1.44mm/年 | 2.16mm/年 | — |
| 96wt.% | 0.10mm/年 | — | 1.10mm/年 | — |
いくつかのパターンがすぐに目に飛び込んでくる。第一に、ハステロイC-22の硫酸中での耐食性は、金属温度が制御されている場合、低濃度から中濃度で強い。10～20wt.%の酸では、合金はおよそ79℃まで非常に低い腐食領域に留まりますが、温度が93℃以上に上昇するにつれて腐食速度は上昇します。第二に、中・高濃度領域では、設計ウィンドウが急速に狭まる。40wt.%硫酸の場合、66℃での腐食速度は0.01mm/yに過ぎないが、93℃では0.87mm/y、沸騰では4mm/y近くまで上昇する。第三に、非常に濃縮された酸が自動的に “より安全 ”というわけではない。96wt.%硫酸では、C-22は66℃で約0.10mm/yだが、93℃ではすでに約1.10mm/yである。.
実機でのデータ活用法
反応器、酸冷却器、吸収塔配管、移送スプール、塔内部については、ハステロイC-22の硫酸中での耐食性を検証する必要がある。 実際の金属温度, バルク液温だけではありません。私は、スチームジャケット付きノズル、デッドレグ、堆積物下の溶接HAZゾーン、フラッシュ加熱によって腐食体制が変化したポンプ吐出部などに、実験室で許容される数値が誤って適用されているのを見たことがある。硫酸を使用する場合、10度や15度で合金は0.1mm/y以下の快適な状態から、保守間隔を侵し始める速度に移行する可能性があります。合金のデータは、リスクの方向を教えてくれますが、プロセスの詳細は、そこに到達する速度を決定します。.
もうひとつ強調すべき点は、実験室での硫酸デー タは汚染された工場硫酸を完全に捕捉していない ことである。Haynes腐食ガイドは、高濃度の工業用硫酸、 特に製錬所のオフガスから生成される92～99 wt.%の硫酸は、 「超酸化」環境として作用すると指摘している。このような溶液中では、ニッケル-クロム-モリブデン合金は約95℃まではまだ使用可能かもしれないが、それ以上の温度では、高ケイ素ニッケル系またはステンレス系を含む他の材料系が必要となる可能性がある。このことは、Ni-Cr-Mo合金が自動的に議論の終着点であると買い手が思い込んでいる、酸濃縮プラント、ガス洗浄列車、熱回収回路にとって重要である。そうではない。.
では、ハステロイC-22は硫酸に適しているのでしょうか？しかし、それは選択ロジックが規律正しい場合に限られます。クリーンで純粋な還元性硫酸の場合、より高いモリブデン合金の方が広い温度範囲でハステロイC-22より優れた性能を発揮します。酸化剤、塩化物、または混合化学物質を含む可能性のある硫酸の流れに対しては、クロムがこれらの現実世界の合併症に対する堅牢性を向上させるため、C-22がよりバランスの取れた選択であることが多い。この結論は、公表されている腐食ガイダンスと一致しているが、最終的な選択にはサービスごとの検討が必要である。.
結論
ハステロイC-22の硫酸中での耐食性を評価する場合、一般的な合金のデータシートに留まってはいけません。濃度、真壁温度、酸化性不純物、塩化物汚染、速度、そして部品が滞留ポケットや溶接隣接熱変色を見るかどうかから始めます。これが、高価な合金を買うか、正しい合金を買うかの違いです。酸濃度範囲、動作温度、アップセット温度、不純物プロファイル、予想される機器寿命を共有することができれば、適切な腐食レビューを行うことで、通常、材料の選択を非常に迅速に絞り込むことができます。.
関連Q&A
1) ハステロイC-22は硫酸中で316Lより優れていますか？
ほとんどの有意義な硫酸業務では、そうであ る。Haynesの比較腐食情報では、ニッケルベースの耐食性合金は、一般的なオーステナイト系ステンレス鋼よりもはるかに広い硫酸温度範囲で動作することを示しています。穏やかな低温暴露を超えるものについては、 316Lは通常、深刻な基準にはならない。.
2) ハステロイC-22は90%以上の濃硫酸に対応できますか？
いくつかの範囲では可能だが、温度による規律がないわけではない。公表されているC-22のデータでは、96wt.%硫酸、66℃で約0.10mm/yであるが、93℃では約1.10mm/yである。高濃度の工業用酸では、化学的性質が強く酸化的になる可能性があるため、工場固有の検証が不可欠である。.
3) C-22を硫酸用に推奨する前に、サプライヤーはどのような情報を確認すべきですか？
最低でも、酸濃度範囲、運転温度とアップセット温度、塩化物や鉄イオンなどの不純物、通気レベル、流速、浸食リスク、溶接状態、目標耐用年数などである。Haynes氏はまた、ラボ・データは管理された条件下で試薬グレードの酸で作成されるため、フィールド・テストを明確に助言している。.
