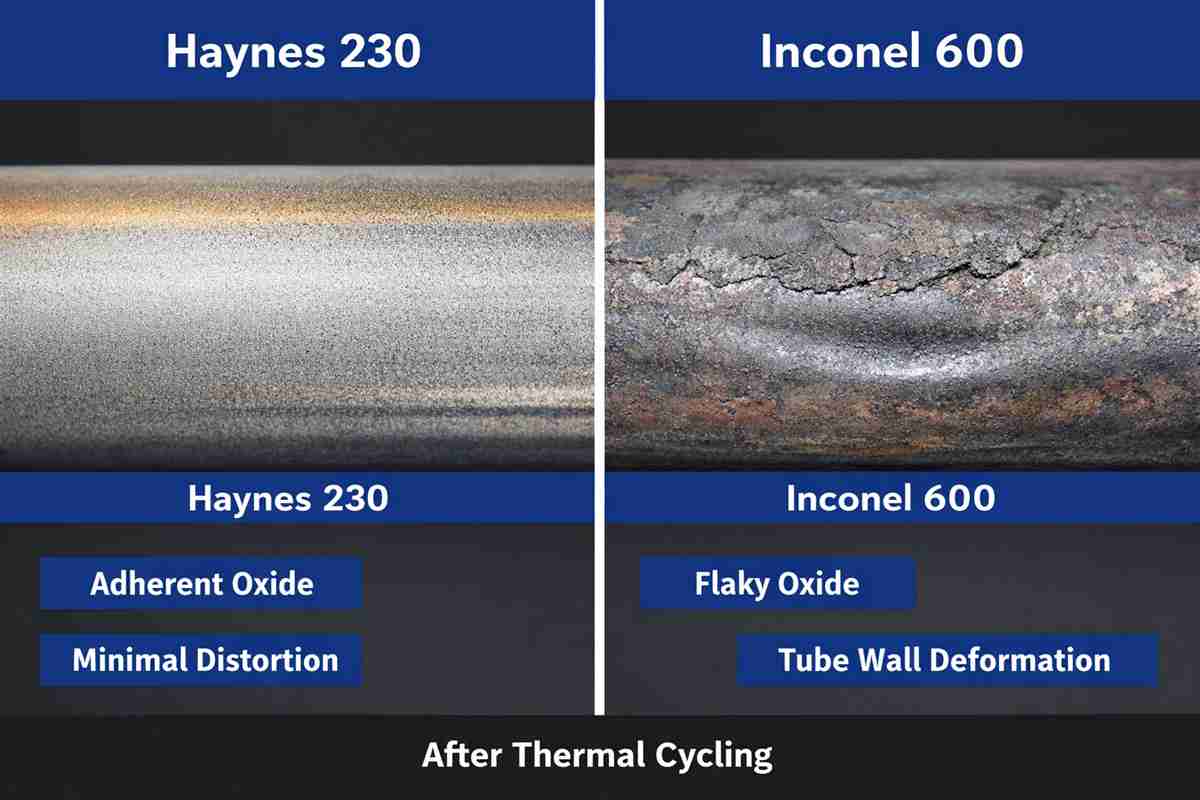

熱交換器用ヘインズ230とインコネル600の比較

エンジニアが比較するとき ヘインズ230対 インコネル 600 熱交換器チューブ用, 本当の問題は、どちらの合金がより “高級 ”に聞こえるかではない。それは、交換器の実際の故障モードでどちらが生き残るかということである。実際には、チューブの破損が単一の教科書的メカニズムから生じることはほとんどない。故障は、金属温度、酸化スケールの不安定性、熱サイクル、浸炭や窒化の暴露、塩化物を含む凝縮水、製造履歴などの組み合わせから発生する。これらの変数を軽く扱うと、高価なニッケル合金でさえ、ごく普通のメンテナンス問題になりかねません。.

冶金学的なレベルでは、この2つの鋼種は異なる領域に位置する。ヘインズ230はNi-Cr-W-Mo系固溶強化合金で、高温強度、長期熱安定性、約2100°F（1150℃）までの優れた耐酸化性を維持するために開発された。これとは対照的に、インコネル600は古典的なNi-Cr-Fe系エンジニアリング合金であり、非常に汎用性が高く、主流の化学・熱機器に配置しやすく、塩化物イオン応力腐食割れに対する耐性があり、極低温からおよそ2000°F（1095℃）まで使用可能である。しかし、クリープ、熱膨張、プロセス側の化学的性質が設計に反映され始めると、熱交換器用チューブではそのギャップが明らかになります。.

熱交換器用チューブのヘインズ230とインコネル600の違いは何ですか？

私の考えは単純です。交換器が本当に高い金属温度で作動している場合、特に頻繁なスタート・ストップ・サイクルや攻撃的な酸化性の炉側ガスを使用する場合は、通常、ヘインズ230の方が技術的に有利です。その理由は、常温強度だけではありません。その理由は合金の高温挙動にある。ヘインズ社によると、230は649°C（1200°F）以上での超長期の用途に特に有効であり、公表されている応力-破断比較では、固定試験条件において合金600に対して大きな優位性を示している。1600°F（871°C）、4.1ksiでの破断寿命は、230が65,000時間であるのに対し、600は280時間、1800°F（982°C）、2.0ksiでは、230が5,000時間であるのに対し、600は580時間である。これらの数値は、熱交換器用チューブの許容値ではなく、棒材と板材のデータから得られたものであるため、やみくもに使用するのではなく、方向性を持って使用すべきである。それでも、このメッセージを見逃すことは難しい：ヘインズ230は、真の高温領域に入ると、耐荷重性能をはるかに維持する。.

多くのバイヤーが認識している以上に、鋼管機器にとっ て重要な2つ目の利点がある。ヘインズ230は、多くの高強度超合金や鉄-ニッ ケル-クロム合金に比べ、熱膨張が比較的小さいこ とに特に注目している。数値的には、平均熱膨張係数が20～100℃の範囲で約12.7 µm/m・℃であるのに対し、インコネル600は同程度の範囲で約13.3 µm/m・℃である。この差は、カタログ上では劇的な差ではない。しかし、拘束されたチューブ束では、膨張が小さいほど、チューブ-チューブシート接合部の熱応力が小さくなり、サイクル下での曲がりが少なくなり、コンパクトな高温交換器セクションの寸法安定性が向上する。.

ヘインズ230はまた、単に高温であるよりもむしろ、雰囲気が汚れている場合にその地位を獲得する。公式データでは、卓越した耐酸化性、優れた耐窒化性、優れた耐浸炭性が強調されています。多くの焼成または燃焼に隣接した熱交換器業務において、これらはまさにチューブの寿命を静かに消費するメカニズムである。言い換えれば、交換器が事実上炉のような環境で生活している場合、馴染みがあるからという理由だけで合金600を選択するのは誤った経済になりかねません。.

比較表熱交換器用チューブのヘインズ230とインコネル600の比較

表の数値は、ヘインズおよびスペシャル・メタルの公式データシートおよび技術文献より作成。.

インコネル600がよりスマートなチューブの選択肢となる場合

これは、単純な意味でインコネル600が「弱い」選択肢であることを意味するものではない。多くの化学プロセス用熱交換器では、インコネル600の方がバランスの取れた選択となります。この合金はニッケル含有量が高いため、塩化物イオン応力腐食割れをほとんど起こさず、湿潤側に塩化物、苛性痕跡、またはステンレスグレードでは危険な混合水性プロセス動揺が含まれる場合は、常に決定的な利点が残ります。Special Metals社はまた、600合金が高純度水や苛性腐食に対して優れた耐食性を有していることにも注目している。.

もうひとつ、熱伝導と熱源という実用的なポイントがある。ほぼ室温で、インコネル600の熱伝導率は約14.9W/m・℃であるのに対し、ヘインズ230の熱伝導率は8.9W/m・℃である。この差は、高温でも持続する。熱交換器の設計は、熱伝導率だけでなく、熱流体システム全体によって支配されるからである。しかし、他のすべてが同じであれば、600は壁貫通部の温度勾配をわずかに減少させることができる。調達面では、600合金は長年に わたって確立された幅広いパイプとチューブの仕様 に裏打ちされているため、通常、従来の熱交換器用 チューブのサプライチェーンはよりシンプルになる。これが、RFQで600が一般的なベースライン合 金であり続ける理由のひとつである。.

600の注意点は、使用温度が上昇し、暴露が長引けば、万能ではないということである。Special Metals社は、およそ540℃から980℃の間で炭化物が析出し、この範囲の低い温度で暴露した場合、一部の攻撃的な媒体で感作の懸念があると指摘している。また、高温の硫黄を含む環境や高温の高強度苛性アルカリ中での応力腐食割れに対する感受性も指摘されている。言い換えれば、600合金は非常に有用であるが、無限に寛容というわけではない。すべてのニッケル合金管の加工にこの合金を選択する技術者は、通常、今日の問題ではなく、昨日の問題を解決しているのです。.

高温と断続的な酸性凝縮水が混在する交換器の場合、Haynes 230は、多くの仕様が与えるよりも詳しく検討する価値があります。Haynesの比較水性試験では、230合金は10%硫酸（150°F）および10%塩酸（150°F）中で、600よりも低い一般腐食速度を示した。実際の交換器の選定では、濃度、通気、流速、ファウリング、シャットダウンの化学的性質などを考慮する必要があるため、私はこの結果を方向性のあるスクリーニングとしてのみ扱います。しかし、これだけ言っておけば十分である：230を「ドライサービス専用」の合金と見なすべきではない。.

最終エンジニアリング評決

だから 熱交換器用チューブのヘインズ230とインコネル600の比較, 私のエンジニアリング・ルールは単純です。金属温度が高いこと、周期的な酸化、窒化または浸炭雰囲気、長期的なクリープ安定性によって交換器が制限される場合は、Haynes 230を選択します。インコネル600は、一般的な化学的信頼性、耐塩化物SCC性、広範なチューブ仕様の入手可能性、中温から高温での使用で、より特殊な高温グレードに踏み込む正当性がない場合に選択する。.

実際のプロジェクトでこの材 料ペアを評価する場合、設計金属温度、両側のプロ セス化学反応、圧力、管サイズ、溶接条件、シャットダウ ン頻度、期待寿命を含む最小限のデータセットが必 要である。28ニッケルでは、これが、材料選定がカタログ的なもので なく、エンジニアリングになるポイントです。どの合金がより強度が高いかだけでなく、どの合金が次のチューブリーク調査の対象になりにくいかを、まじめなサプライヤーは教えてくれるはずです。.

関連Q&A

Q1: 熱交換器用チューブは、インコネル600よりもヘインズ230の方が常に優れているのですか？
No.ヘインズ230は、高温クリープ、周期的酸化、 あるいは炉のような攻撃的雰囲気が主な損傷メカニズ ムである場合に適している。インコネル600は、極端な高温強度よりも、耐塩化物応力腐食割れ性（SCC）性、通常の化学プロセスでの使用、幅広いチューブの入手が重要な場合に、よりバランスのとれた選択肢となることが多い。.

Q2: ヘインズ230の方が高温強度が高くても、なぜインコネル600が好まれるのですか？
交換器の故障はクリープ破断だけではありません。その多くは、プロセス側の腐食、塩化物関連の亀裂リスク、加工上の制約、標準的なチューブ形状に縛られる経済性などが原因となっています。インコネル600は、耐食性、加工性、成熟したパイプ・チューブ仕様の基盤を兼ね備えているため、依然として魅力的である。.

Q3：どちらの合金の見積もりを依頼する前に、調達担当者はどのようなデータを送るべきでしょうか？
設計温度、通常およびアップセットの化学的性質、圧力、チューブの外径と肉厚、要求される規格、溶接またはシームレスの希望、予想される耐用年数などをお送りください。それなしでは、熱交換器用チューブのヘインズ230対インコネル600に関する回答は、予備的な意見にすぎず、正当な材料推奨にはならない。.
