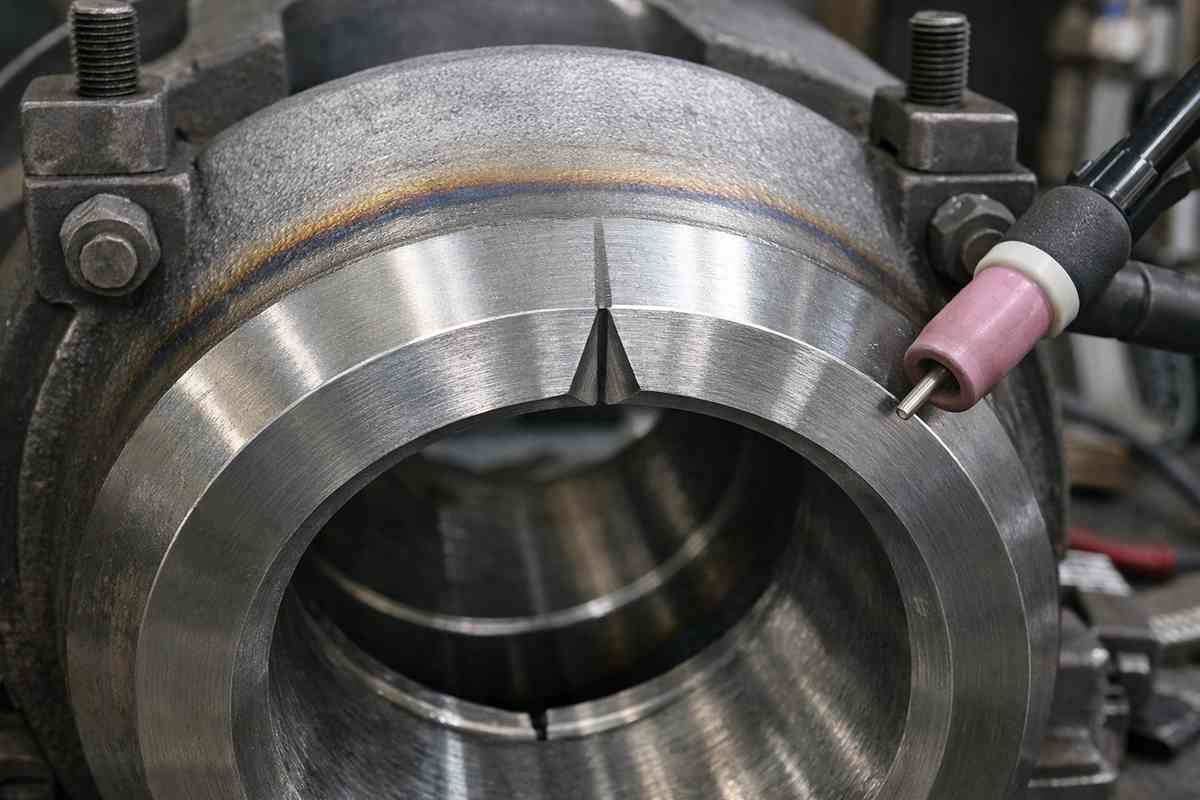

엔지니어가 논의할 때 밸브 본체용 인코넬 718 용접 필러 금속 선택, 진정한 핵심은 단순히 “어떤 용접선이 화학적 성질에 부합하는가”가 아닙니다. 밸브 본체, 특히 석유 및 가스 분야에서 사용되는 두꺼운 벽 두께의 내압 부품의 경우, 용가재 선정은 용접 금속의 강도, 균열 위험, 희석도, 용접 후 열처리, 그리고 때로는 NACE/API 경도 한계 등 여러 요소가 복합적으로 작용하는 지점에 위치합니다. 합금 718은 높은 강도, 내식성, 우수한 용접성을 겸비하고 있어 이러한 환경에서 널리 사용되지만, 니오븀 분리, 라베스 상 형성 또는 열영향부(HAZ) 미세균열이 발생할 경우 용접 이음부의 성능이 저하될 수 있습니다.
그렇기 때문에 노련한 용접 엔지니어들은 카탈로그 페이지부터 시작하지 않습니다. 그들은 접합부의 기능부터 고려합니다. 용접부가 압력 경계 내부에 위치합니까? 도면상 노화 후 모재에 가까운 강도가 요구됩니까? 밸브 본체는 단조 718, API/NACE 718인가, 아니면 이전에 노화 처리를 거친 재료를 수리한 것인가? 이음매가 완전히 718-718로 이루어져 있는가, 아니면 적층 구조 어딘가에 이종 재료의 이음부가 있는가? 이러한 질문들에 대한 답을 얻기 전까지는 어떤 용가재 권장 사항도 불완전합니다.
718 밸브 바디에서 필러 선택을 실제로 좌우하는 요인은 무엇인가
대부분의 밸브 본체 작업의 경우, 선택지는 실질적으로 두 가지로 좁혀집니다. 첫 번째는 매칭이 가능한, 열경화성 필러, 일반적으로 AWS A5.14 ERNiFeCr-2 / UNS N07718, 이는 적격 열처리 공정을 거친 후에도 용접부의 강도가 합금 718의 강도 수준에 근접하게 유지되어야 할 때 사용됩니다. Special Metals에 따르면, INCONEL 용가재 718은 합금 718, 706 및 X-750의 용접용으로 설계되었으며, 용접 금속은 시효 경화성이 있어 모재와 유사한 기계적 특성을 나타낸다고 합니다.
두 번째 경로는 과도하게 합금된 Ni-Cr-Mo 용가재, 가장 흔히 ERNiCrMo-3 (Alloy 625 계열), 이 용접재는 이종 접합부인 경우, 오버레이 또는 버터링이 필요한 경우, 또는 718 용접 침적물과 강도를 일치시키는 데 따르는 제작 위험이 완전한 강도 일치 필요성보다 더 클 때 사용됩니다. Special Metals는 Filler Metal 625를 니켈 합금, 탄소강, 저합금강 및 스테인리스강이 포함된 다양한 이종 접합부뿐만 아니라 표면 처리 및 오버레이 작업에도 명시적으로 권장하고 있습니다.
ERNiFeCr-2가 정답일 때
용접부가 718-to-718, 압력 경계, 강도 임계, ERNiFeCr-2는 대개 가장 먼저 평가해야 할 용가재입니다. 이는 마케팅 용어가 아니라 야금학적 사실입니다. 718 용가재는 시효 경화를 위해 설계되었습니다. Special Metals의 제품 사양서에는 이 제품이 ERNiFeCr-2로 기재되어 있으며, 최소 인장 강도는 165 ksi (1138 MPa) 노화된 상태에서. 바로 이 때문에, 설계 기준이 더 연한 대체 용접 금속이 아닌 718급 강도를 전제로 하는 밸브 본체의 완전 부하 맞대기 용접, 단면 재건 또는 인증된 수리 공정에 있어 이 소재가 여전히 합리적인 선택으로 남아 있는 것입니다.
그러나 화학적 적합성이 용접 시 발생하는 문제를 용납하는 것과는 다릅니다. 합금 718 용접에 관한 문헌은 이 점에 대해 명확히 밝히고 있습니다. 즉, 열입력을 적절히 제어하지 않을 경우 용접부 금속과 열영향부(HAZ)에서 분리 현상, 라베스 상 형성, 고온 균열, 용액화 관련 손상이 발생할 수 있습니다. 또한 관련 문헌에서는 열입력을 낮추고 냉각 속도를 높이는 것이 이러한 문제를 줄이는 데 도움이 된다고 지적하고 있습니다. 실제 작업 현장에서는 두꺼운 밸브 본체가 유발하는 구속력으로 인해 모든 금속학적 결함이 증폭되므로, 718 용가재를 사용할 때는 깨끗한 접합면, 제어된 용접 비드 크기, 제한된 위브, 그리고 매우 안정적인 피팅 등 엄격한 공정 준수가 요구됩니다.
ERNiCrMo-3가 더 현명한 엔지니어링 선택일 때
ERNiCrMo-3는 다음과 같은 용도로 사용될 때 매력적인 소재가 됩니다. not 용접 금속이 노화 처리된 718과 완전히 동일한 특성을 나타내도록 요구합니다. Special Metals는 Filler Metal 625를 다양한 이종 재료 접합에 적합한 Ni-Cr-Mo 용가재로 소개하며, 이 제품의 국부 부식에 대한 뛰어난 내성을 강조하고 있습니다. 제품 사양서에 명시된 이 제품의 최소 인장 강도는 105 ksi (724 MPa), 이는 나름대로 괜찮은 수치이지만, 노화된 718형 용가재 등급보다는 분명히 훨씬 낮은 수준입니다. 이러한 차이는 중요합니다. 718 등급의 하중을 견뎌야 하는 구조용 압력 경계 용접의 경우, 625형 용가재는 대개 타협안으로 사용됩니다. 버터 레이어, 이음매, 오버레이 또는 국부적인 강도 불일치 보수 작업의 경우, 이는 종종 매우 합리적인 타협안이 됩니다.
많은 구매자들이 간과하는 미묘한 차이가 바로 이것입니다: 625형 용가는 종종 제작 위험을 줄여주지만, 용접 금속의 성능 범위도 변화시킵니다.. 밸브 본체의 용접부가 최대 응력 경로 밖에 위치하거나, 이종 재질 접합부인 경우, 또는 부식 저항성과 균열 내성이 노화 처리 후의 일치된 강도보다 더 중요한 요소라면, ERNiCrMo-3를 선택하는 것이 더 나은 공학적 결정일 수 있습니다. 용접 관련 문헌에 따르면, 몰리브덴(Mo) 함량이 높은 용접재는 718 용접부의 균열 발생 경향을 억제하는 데 도움이 될 수 있으며, 이는 많은 작업장에서 까다로운 수리 작업 시 이러한 용접재를 선호하는 이유와 일치합니다.
| 밸브 본체 용접 시나리오 | 선호하는 필러 금속 | 왜 대개 선호되는가 | 출시 전에 반드시 확인해야 할 사항 |
|---|---|---|---|
| 완전 관통형 718-718 압력 경계 용접 | ERNiFeCr-2 | 열처리 경화 가능; 합금 718 용접용; 강도 일치에 가장 가까운 방법 | 최종 PWHT 공정, 인장 강도 목표치, 경도, 희석률, 비파괴 검사(NDE) 합격 기준 |
| 고제재 구역에서의 두꺼운 단면 718 보수 | ERNiFeCr-2, 단, 엄격하게 제어된 GTAW/WPS 공정을 통해서만 | 718급 최종 특성의 가능성을 열어둡니다 | 두께, 균열 제어, 열영향부(HAZ) 상태, 보수 깊이에 대한 PQR |
| 718에서 스테인리스강 또는 저합금강으로의 전환 세부 사항 | ERNiCrMo-3 | 서로 다른 종류의 이음매에 더 적합합니다 | 노화 처리된 718보다 낮은 용접 금속 강도, 사용 응력 경로, 규격 적합성 |
| 최종 가공/접합 전 버터링 또는 오버레이 | ERNiCrMo-3 | 일반적으로 철계 재료의 오버레이 및 표면 처리에 사용됩니다. | 희석, 층 두께, 최종 계면 화학적 성질 |
| 국소적인 비강도 일치형 씰 또는 부착부 수리 | 종종 ERNiCrMo-3 | 718의 최대 강도가 필요하지 않은 경우, 제작의 유연성이 더 커집니다. | 수리된 구역이 압력 범위 내에 포함되는지 여부 |
위의 표는 718 및 625 용가재에 대한 제조업체 데이터와, 균열, 편심, 열입력 민감도에 관한 718 용접 관련 문헌에서 도출된 가장 타당한 선정 기준을 반영한 것입니다.
대부분의 팀이 과소평가하는 부분: 단순한 채움재가 아닌 최종 상태
표면적으로 보면, 필러 선택은 단순한 소모품 문제처럼 보입니다. 하지만 실제로는, 이는 최종 조건에 관한 질문. 합금 718은 어닐링 상태나 시효 경화 상태에서 용접할 수 있지만, 최종 용접 조립체의 특성은 용접 후 열처리 과정에 따라 달라집니다. 718 용접에 대한 일부 지침에 따르면, 간단한 용접 후 노화 처리를 통해 용접부를 강화할 수 있지만, 용융선 근처에는 여전히 상대적으로 강도가 낮은 영역이 남을 수 있다고 합니다. 밸브 본체의 경우, 이는 실제 열처리 과정과 용접 후 허용 특성을 확정하기 전에는 절대로 용접선을 승인해서는 안 된다는 것을 의미합니다.
이 점은 산성 환경이나 API/NACE 관련 밸브 작업에서 더욱 중요해집니다. Special Metals는 유전용 718 강재가 NACE MR0175 경도 요건에 따라 생산된다고 밝혔으며, 석유 및 가스 부문에 제품을 공급하는 업체들은 API/NACE 718이 부식성 환경의 압력 유지 및 압력 제어 장비에 적합하다고 설명합니다. 따라서 밸브 본체의 경우, 용접공이 작업을 마쳤다고 해서 용접에 대한 결정이 끝난 것은 아닙니다. 화학 성분 및 방사선 투과 검사(RT) 결과뿐만 아니라 경도, 강도 및 사용 환경에 대해서도 용접 상태를 검증해야 합니다.
공정 선택도 중요합니다. 발표된 문헌에 따르면, 고품질의 718 이음매를 제작하는 데는 여전히 GTAW가 널리 사용되고 있는 반면, 높은 열입력은 더 심각한 분리 현상과 라베스(Laves) 형성과 직접적인 관련이 있는 것으로 나타났습니다. 그렇기 때문에 구속된 밸브 본체 수리 시, 침적 속도를 무리하게 높이는 것보다 엄격한 열입력 기준을 준수하는 보수적인 GTAW 공정이 종종 더 안전합니다. 제 경험에 따르면, 많은 “부적절한 용가재”로 인한 결함은 사실 열입력, 희석, 또는 보수 순서상의 문제인데, 단지 용가재라는 꼬리표가 붙어 있을 뿐입니다.
결론
대부분의 경우 동일 합금, 강도가 중요한 밸브 본체 용접부, 기술적으로 볼 때 올바른 출발점은 ERNiFeCr-2. ~에 대하여 이종 접합부, 버터링, 오버레이 또는 균열 저항성과 부식 여유가 718 강도의 완전한 일치보다 더 중요한 수리 부위, ERNiCrMo-3 대개 더 나은 선택이 됩니다. 정답은 판매 홍보 문구가 가장 화려한 필러가 아니라, 실제 용접 공정과 열처리 과정을 거친 후에도 강도, 경도, 내균열성 및 사용 요건을 여전히 충족하는 필러입니다.
팀에서 새로운 밸브 바디 WPS를 승인하거나, 수리 절차를 점검하거나, 프로젝트 출시를 위해 배선 옵션을 비교하고 있다면, 28니켈 초기 단계부터 관여해야 한다. 즉, 용가재를 구매하기 전이어야 하며, 첫 번째 균열 수리 부위에 대한 비파괴 검사(NDE) 결과가 나온 뒤가 되어서는 안 된다.
관련 Q&A
Q1. ERNiCrMo-3를 사용하여 인코넬 718 밸브 본체를 수리할 수 있습니까?
네, 하지만 수리가 이루어질 때만 not 용접 침적물이 노화 처리된 718 강재의 강도와 완전히 일치해야 합니다. ERNiCrMo-3는 이종 재료 접합 및 오버레이에 널리 사용되며, 강도 일치보다 균열 허용 한계 및 내식성이 우선시되는 경우 현명한 보수 선택지가 될 수 있습니다.
Q2. ERNiFeCr-2는 718 밸브 본체의 맞대기 용접에 사용되는 기본 용가재인가요?
대부분의 동일 합금, 압력 경계, 강도가 중요한 경우에는 그렇습니다. 이 제품은 전용 718 용가재 등급이며, 시효 경화성이 있고, 제조업체 자료에 따르면 적절한 열처리 주기를 거친 후 그 특성이 모재 합금과 유사한 것으로 설명되어 있습니다.
Q3. 718 밸브 본체 용접 조립품의 경우, 용접 후 에이징 처리를 하면 물성이 자동으로 완전히 회복되나요?
반드시 그런 것은 아닙니다. 용접 후 에이징 처리를 통해 용접 부위를 강화할 수는 있지만, 용융선 부근의 최종 성질 분포는 전체 용접 및 열처리 공정에 따라 달라집니다. 중요한 밸브 본체의 경우, 이는 용가재 분류만으로는 가정할 수 없으며, 반드시 공정 적격성 평가를 통해 확인되어야 합니다.
