エンジニアが議論するとき バルブボディ用ニッケル200溶接溶加材の選択, 、実際のところ、「どのワイヤがこの接合部を溶かすことができるか」という問いが問題となることはめったにありません。より適切な問いは、「どの溶加材が、耐食性を維持し、気孔を抑制し、ボスやフランジの接合部での拘束に耐え、かつ使用時に母材と同様の挙動を示す溶接部を形成できるか」ということです。この違いは重要です。 ニッケル200は、ニッケル含有量約99.6%の商業用純鍛造ニッケルであり、溶接性は良好ですが、使用温度が約600°F / 315°Cを超えると、 炭素の問題がより深刻になり、黒鉛化リスクが低いことから、ニッケル201が検討対象に挙がることが多くなります。.
バルブボディの場合、充填材の選定は単なる消耗品の決定にとどまりません。これは、媒体、肉厚、鋳造または鍛造の製造方法、接合部の拘束、希釈、および補修方針に密接に関連する金属組織上の決定事項です。 バルブ本体は、板金やチューブに比べて肉厚が厚く、シートポケットやポート周辺では形状の変化が急峻であり、隠れた溶着不良に対する許容範囲もはるかに狭い。また、ニッケル合金は溶込み特性が異なるため、炭素鋼やステンレス鋼の設計に比べて、通常、内角を大きくし、ルート開口部を広くし、ランドを小さくする必要がある。 さらに、ニッケル溶接は、硫黄やその他の低融点元素による汚染に極めて敏感であり、これらが溶着線付近で高温割れを引き起こす可能性があります。.
バルブボディがフィラーの選定をより困難にする理由
平らなクーポンは、多くの工程を実際よりも良く見せてしまうことがあります。しかし、バルブ本体はそうではありません。実際の本体溶接では、ハブとシェルの接合部、ボンネットネック、および機械加工後の局所的な補修箇所周辺で、拘束力が急速に生じます。 溶融ニッケルの溶融池は特に許容範囲が広いわけではなく、溶加材の選定が不適切な場合、溶接台の上では通常、劇的な影響は見られないものの、後になって気孔、枝晶間割れ、放射線検査や染色浸透検査時の手直し、あるいはさらに悪い場合には、苛性環境下での腐食ミスマッチとして現れる。 だからこそ、経験豊富な製造業者は、単なる習慣だけで溶加材を選定することはありません。彼らは、液接触面における要求される耐食性から出発し、そこから逆算して溶接手順を決定するのです。.
ほとんどのニッケル200製バルブボディの溶接部において、第一に選ばれる充填材

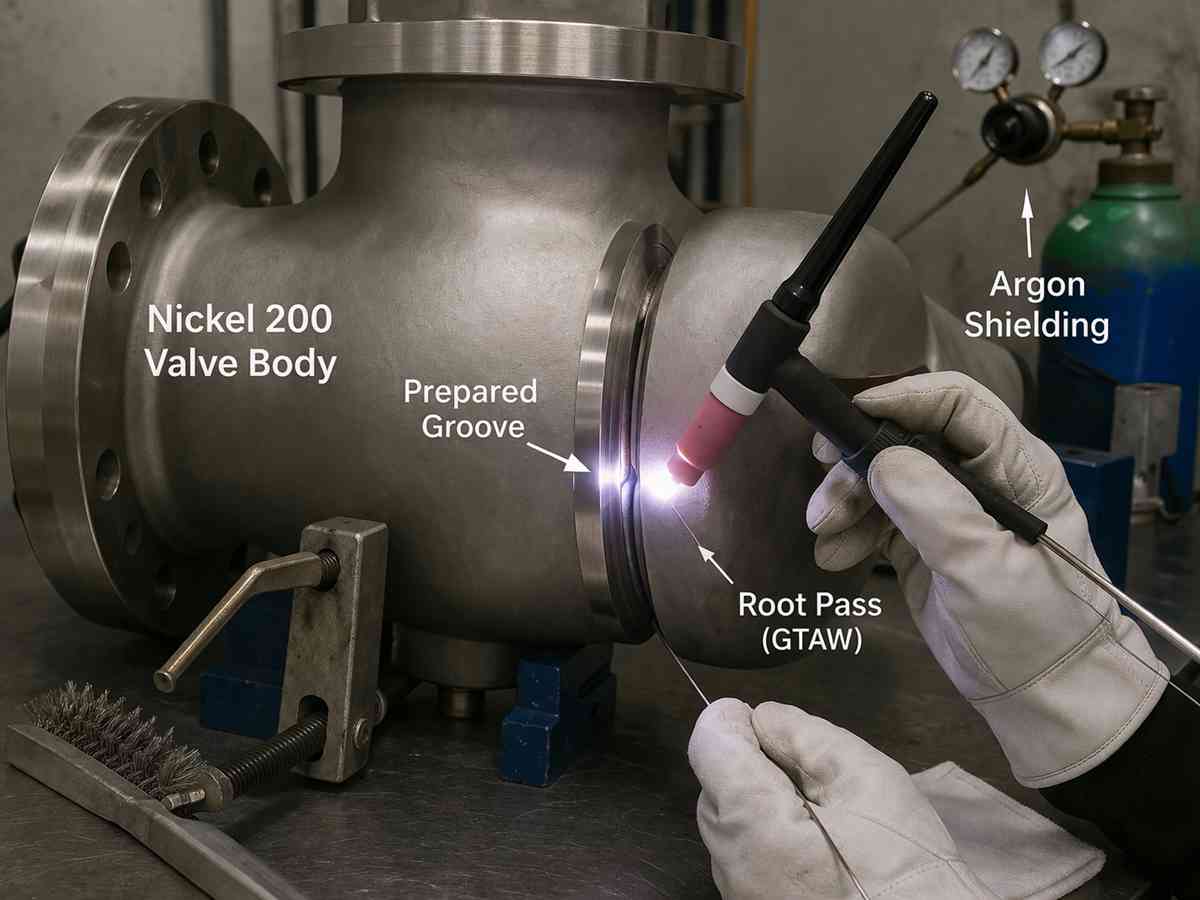

ニッケル200またはニッケル201を用いたほとんどの生産用溶接において、デフォルトの開始点は依然として ERNi-1 GTAW/GMAW/PAW用および ENi-1 SMAWによる現場修理用です。この推奨は恣意的なものではありません。 ERNi-1は、ニッケル200や201を含む商業用純ニッケルの鍛造品および鋳造品に特に使用され、チタンの添加は溶接金属の気孔を抑制することを目的としています。ENi-1は、被覆電極の形態で同じ製品群に対応しており、作業環境やアクセス状況からSMAWの方が実用的である場合に広く使用されています。 言い換えれば、バルブ本体が真にニッケル200製の部品であり、使用側の化学的挙動を純ニッケルの挙動に近づける必要がある場合、適合する純ニッケル系溶加材ファミリーが、通常、最も安全な設計上の基準となります。.
チームが問題に陥るのは、形状や用途に関係なく、「適合」が常に「最適」を意味すると仮定してしまう点にあります。薄肉で拘束力の低いニッケル板の場合、オートジェネラス溶接でも許容されることがあります。 しかし、バルブ本体においては、接合部が非常に薄く、アクセスが極めて良好で、かつ適格性データによって結果がすでに実証されている場合を除き、オートジェネウス溶接パスを中心とした手順を策定することを私はめったに推奨しません。 バルブ本体は断面変化が激しく、収縮応力による悪影響も大きすぎるからです。溶加材は単に溝を埋めるためだけにあるのではなく、金属組織と溶接断面形状を安定させるためにあるのです。.
不一致のフィラーの使用が正当化される場合
一致しないフィラーが妥当となるケースもありますが、それらは条件付きであり、デフォルトではありません。例えば、, ERNiCu-7 これはニッケル・銅系で一般的に使用されており、ニッケル200と銅・ニッケル系材料を組み合わせた異種接合にも適用可能です。そのため、バルブ本体をニッケル・銅の移行部品やCu-Ni製アタッチメントに接合する場合、この溶接法は施工上の選択肢となります。 しかし、苛性アルカリや高純度用途において、完全に流体と接触するニッケル200製バルブボディの場合、溶接充填材が母材合金と同等ではなくなってしまうため、純ニッケル系充填材の使用を避けることは、使用上の必要性によって正当化され、かつ適格性評価によって確認される必要があります。.
この同じ理屈は、溶接を容易にするために時に選ばれる「強度の高い」、あるいは高合金化されたニッケル系溶加材にも当てはまります。これらは特殊な異種金属接合において役立つ場合もありますが、同時にガルバニック現象や腐食の状況も変化させてしまいます。 バルブ工事において、腐食の不一致は、溶接の難易度よりもはるかに大きなコスト要因となることがよくあります。製造現場では美しく見えるビードであっても、接触面の化学的性質がプロセス媒体の要件から逸脱している場合、それは不適切なビードである可能性があります。そのため、バルブ本体の溶加材の選定は、溶接作業のしやすさだけでなく、常に使用媒体に合わせて行う必要があります。.
ニッケル200製バルブ本体の溶加材比較表
以下の表は、ほとんどのチームがレビューを行う際に用いる技術的な考え方を示しています。 バルブボディ用ニッケル200溶接溶加材の選択.
| フィラーオプション | 代表的なプロセス／分類 | バルブボディにおける最適な用途 | 主な利点 | 主な注意事項 | 技術上の推奨事項 |
|---|---|---|---|---|---|
| ERNi-1 | GTAW／GMAW／PAW、AWS A5.14 | ニッケル200/201製の鍛造または鋳造バルブ本体の生産用溶接 | 純ニッケルに最も近い実用的な化学組成のグループであり、耐食性に優れている。Tiが気孔率の抑制に寄与する。 | 依然として汚染や希釈の影響を受けやすい | ほとんどのクリニックでの施術において、第一選択肢となるフィラー |
| ENi-1 | SMAW、AWS A5.11 | 現場溶接部、補修溶接部、またはGTAWによるアクセスが制限される箇所 | メンテナンスや現場での修理に便利。ニッケル200/201系と互換性があります。 | バルブの形状においては、スラグの除去と入熱制御がより重要となる | SMAWが必要な場合の最適な現場作業・修理方法 |
| 自己溶接 | フィラーなしのGTAW | 非常に細く、拘束感の少ないニッケル製のディテールのみ | フィラーの不一致なし | 固定されたバルブ本体部の取り付け精度が不十分であり、収縮に起因する問題が発生するリスクが高い | 通常、バルブボディを主対象とする処置としては避けるべきである |
| ERNiCu-7 | GTAW／GMAW／SAW | ニッケル200とCu-Ni／ニッケル・銅部品との異種接合 | 適切な異種組み立てにおいて、有用なつなぎ材として活用できる | 溶接金属はもはや純ニッケル系ではないため、耐食性および使用条件との適合性を慎重に確認すること | 接合部の設計上、本当に必要とされる場合にのみ使用してください |
エンジニアが実際に活用している実用的な選定ワークフロー
私の経験則は単純です。まず、バルブ本体が実使用上の意味で本当にニッケル200であるか、あるいは設計温度やプロセス条件から見て実際にはニッケル201が適しているかどうかを確認します。 ニッケル200は多くの腐食環境、特に苛性アルカリに対して優れた耐性を示しますが、温度が炭素安定性が重要となる範囲に入ると、低炭素グレードの選定が重要になります。この点が明確になっていない場合、フィラーの選定は時期尚早です。.
第二に、本体がニッケル200であり、接触する化学物質が商業用純ニッケルに近い状態を維持しなければならない場合、以下の範囲で認定を行う。 ERNi-1 主たる根材および充填材として。現場での修復や局所的な修復には、適格性を確認してください。 ENi-1. 第三に、清浄度を単なる整理整頓の細部ではなく、溶接の重要な要素として扱うこと。硫黄、リン、鉛、ビスマスなどの不純物は、ニッケル合金溶接部における割れの典型的な原因となる。専用の工具、清潔な手袋、不純物を含まない溶剤、そして作業場の粉塵管理は、ここでは必須である。.

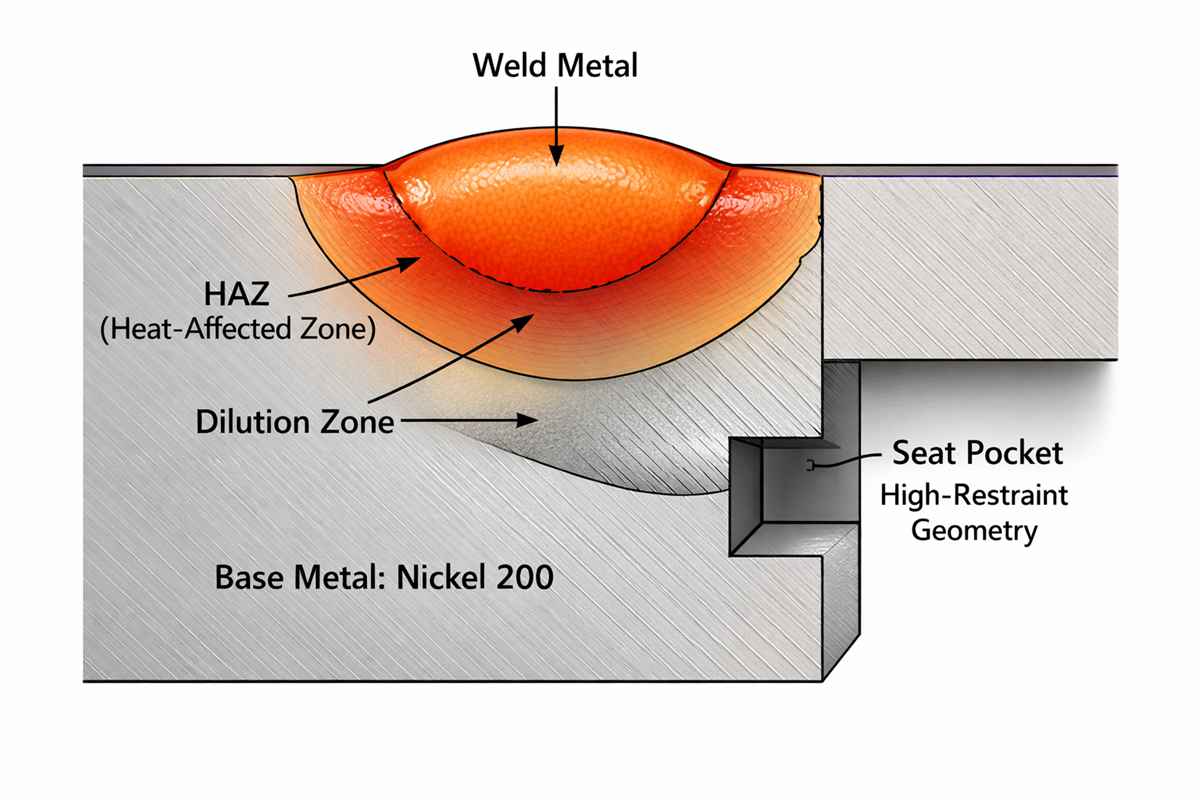

第四に、希釈に注意してください。ニッケル200製のバルブ本体に異種材料の接合部、溶接下地処理が施された部分、または過去に修理された箇所が含まれている場合、最初の溶接パスにおける化学組成の変動は、多くのチームが予想するよりも速く進む可能性があります。これは、炭素鋼製の固定具、取り付け部、または接合端部の付近で特に顕著です。 仕様書上ではWPSに「ニッケル200」と記載されていても、実際のルート部では、溶着金属がすでに別の材質になっている可能性があります。第五に、ニッケルの挙動を考慮して接合部を設計することです。適切な溝角度、十分なルート開口、そして制御された一貫した溶込み深さが求められます。バルブ本体では、狭い溝に対する楽観的な見方は厳しい結果を招きます。.
最終工程図
では、この質問に対する簡単な答えは バルブボディ用ニッケル200溶接溶加材の選択？ ほとんどの場合、まずは ERNi-1 店舗での溶接作業および ENi-1 SMAWによる補修を行う場合、その基準値に異種材料の接合部である場合、使用環境の化学的特性から異なる溶加材の使用が正当化される場合、あるいは認定データにより別の方法が優れていることが証明された場合にのみ、その基準値を見直すべきである。バルブ本体の場合、溶加材の選定においては、第一に耐食性を確保し、第二に溶接部の健全性を確保し、第三に現場での作業の利便性を考慮すべきである。この順序を逆にしてしまうと、通常、後で手直しや稼働中の故障という形で代償を払うことになる。.
バルブ製造用にニッケル200の鍛造品、鋳造品、棒材、または溶接消耗品を購入する場合、手探り状態を避ける最も手っ取り早い方法は、「使用媒体」「設計温度」「本体の製造方法」「溶接プロセス」という4つの要素をまとめて確認することです。これらを明確にすれば、溶加材の選定もはるかに分かりやすくなります。 ご希望であれば、この記事を次に よりビジネス向けのB2Bブログ版, a 商品ランディングページのバージョン, 、または Googleのスニペット表示に最適化されたFAQ版 28Nickel向け。.
関連Q&A
1) ニッケル200製のバルブボディには、ERNi-1が常に最適な溶接材料と言えるでしょうか？
常にそうとは限りませんが、これは純ニッケル系溶加材に分類され、ニッケル200/201製バルブ本体の現場溶接において最も一般的に第一選択肢として用いられる基準材料です。使用条件や異種金属接合の設計上、変更が正当化される場合にのみ、この基準から逸脱してください。.
2) 高温用バルブの用途において、ニッケル200からニッケル201に切り替えるべきでしょうか？
使用温度が約600°F／315°Cを超えると、この点が重要になってきます。ニッケル201は炭素含有量が少なく、高温下での黒鉛化に伴う脆化に対してより高い耐性を示します。.
3) ニッケル200製のバルブ本体は、異種金属と溶接できますか？
はい、しかし、充填材は、実際の異種材料の組み合わせや、溶接部の求められる耐食性に基づいて選定する必要があります。例えば、ニッケルと銅の境界部ではERNiCu-7の使用が妥当である場合もありますが、だからといって、純粋なニッケル200製の流体接触部において、それがデフォルトの選択肢になるわけではありません。.
